Kehyksetön moottori

SEA MOTION on ollut kansainvälisesti tunnettujen kehyksettömien moottoreiden jakelija Kiinassa vuodesta 2019 lähtien. Asiakaskuntamme kattaa yliopistot, tutkimuslaitokset ja huippuluokan valmistussektorit kaikkialla Kiinassa. Samanaikaisesti toimitusketjumme sisältää joukon erinomaisia valmistajia. He ovat erikoistuneet eri aloille ja erinomaisia eri tuotteissa. Jotkut ovat erikoistuneet räätälöityihin, pieniin eriin ja erikoistuotteisiin, joilla on vahvat T&K-tiimit ja suuri määrä ammattitaitoisia työntekijöitä. Toiset ovat erikoistuneet valmistamaan suuria määriä tavanomaisia teollisuustuotteita, joilla on erittäin vahvat QC-hallintaominaisuudet ja jotka varmistavat tuotteiden erinomaisen johdonmukaisuuden.

Lähetä kysely

Tuotteen Kuvaus

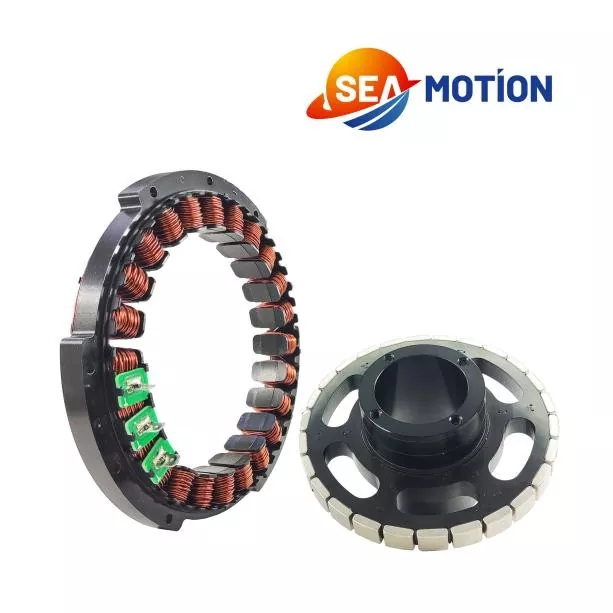

Kehyksetön moottori on kestomagneettinen synkroninen suoravetomoottori, joka on kuoriton, laakeriton ja akseliton. Se koostuu vain staattorista ja roottorista, jotka on upotettu suoraan laitteistoon osana rakennetta, ja siinä on korkea vääntömomenttitiheys, nolla välys ja korkea dynaaminen vaste.

Tekninen tiimimme arvioi asiakkaiden vaatimukset ja valitsee sopivan toimittajan. Suunnittelemme ja validoimme tuotevalikoiman tai magneettipiirin yhteistyössä toimittajan T&K-tiimin kanssa. Ratkaisun viimeistelyn jälkeen teemme simulaatioita varmistaaksemme koko prosessin luotettavuuden ja hallittavuuden.

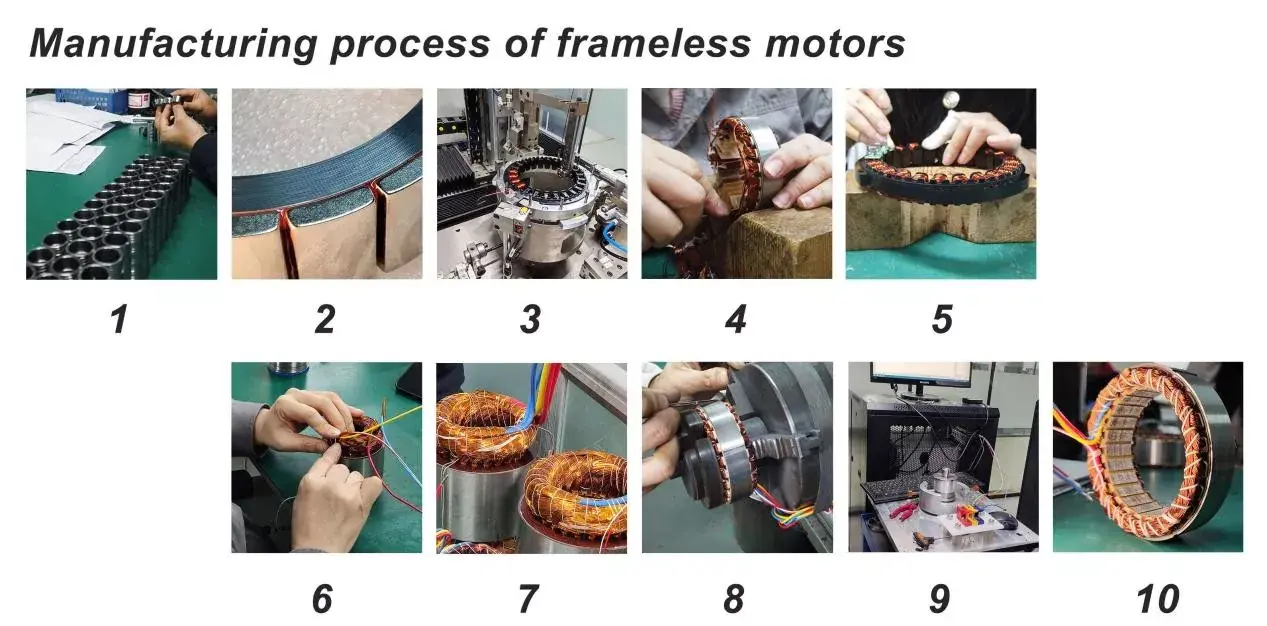

Seuraavaksi tulee monimutkainen tuotantoprosessi. Olemme yksinkertaistaneet kehyksettömän moottorin valmistusprosessin kymmeneen vaiheeseen. Seuraava on kehyksetön moottorin tuotantoprosessi:

1. Materiaalin tarkastus, kehyksettömän moottorin roottori vaatii tarkkuustyöstöä.

2. Vahvojen magneettisten levyjen kiinnittämiseen käytetään anaerobista liimaa. Joissakin nopeissa roottoreissa on hiilikuitukerros, joka on kiinnitetty vahvojen magneettilevyjen ulkopuolelle estämään levyjä sinkoutumasta pois liiallisesta keskipakovoimasta.

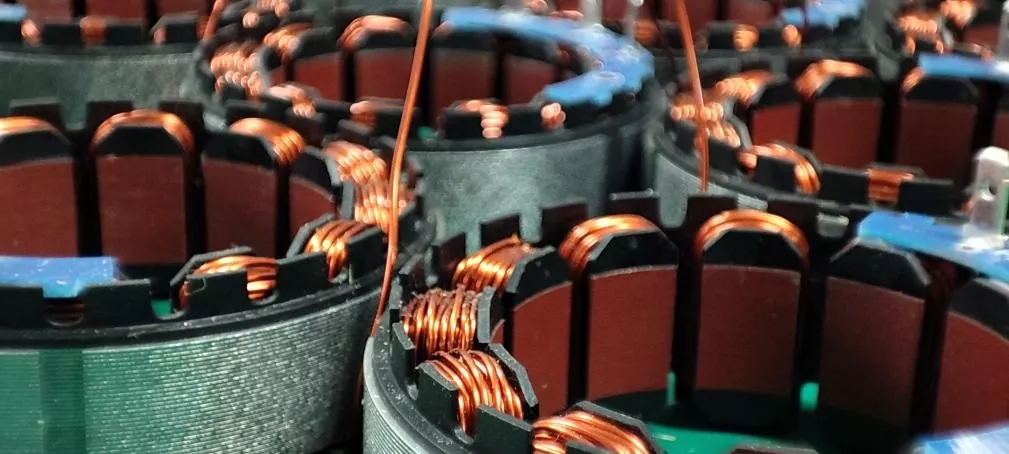

3. Automaattiset käämityskoneet suorittavat staattorin käämitystyöt.

4. Joillekin pienieräisille tai räätälöityille tuotteille, joilla on korkeat käämitysvaatimukset, manuaalinen käämitys on välttämätöntä. Manuaalinen käämitys on erittäin tekninen tehtävä.

5. Järjestä käämit. Tässä käytetään pehmeää puutyökalua, jotta käämityspinnan eristyslakka ei vahingoitu.

6. Juottaminen, sisältää käämien juottamisen johtimiin tai PCB-liitäntäkorttiin.

7. Liiman kaatoprosessi on suoritettava tyhjiöympäristössä ilman pääsyn estämiseksi, ja sitten se on paistettava uunissa.

8.Poista kaikki jäännösliima staattorin magneettilevyjen pinnalta.

9. Testaus sisältää kolmivaiheisen jatkuvuustestauksen, kuormitustestauksen jne.

10. Valmis tuote

Tuoteparametri

Voimme tarjota erilaisia käämityskuvioita, magneettipiirimalleja, pakkausmenetelmiä ja johdotusmenetelmiä asiakkaan tarpeiden mukaan. Alla on vakiotuotteidemme parametrit.

Malli	Nimellisjännite Vdc	Nimellisnopeus rpm	Nimellisvääntömomentti N·m	Nimellisteho W	Nimellisvirta A	Huippuvirta A	Huippuvääntömomentti N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220 VAC	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220 VAC	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220 VAC	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220 VAC	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220 VAC	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175 ulostulon halkaisija 175 mm Vakiomoottorit voidaan räätälöidä ulkohalkaisijaan 12 mm - 600 mm. Ota yhteyttä myyntitiimiimme, jos tarvitset suurempia ja erikoistuneita kehyksettömiä momentimoottoreita.

Tuotteen ominaisuus ja sovellus

Kehyksettömien moottoreiden edut ovat seuraavat:

1. Suuri vääntömomenttiheys: Vääntömomentti on 2–3 kertaa tavallisten servojen vääntömomentti samalla tilavuudella, erinomaiset alhaisen nopeuden ja suuren vääntömomentin ominaisuudet.

2. Nolla välys + korkea tarkkuus: Vaihteeton/kytkemätön, toistettavuustarkkuus jopa ±1 kaarisekunti, korkea jäykkyys ja vahva häiriönesto.

3. Erittäin korkea dynaaminen vaste: Erittäin pieni roottorin inertia, vastetaajuus > 1 kHz, sopii nopeaan käynnistys-pysäytystoimintoon ja toistuvaan peruutukseen.

4. Kompakti ja kevyt: Kotelon ja voimansiirron komponenttien poistaminen vähentää tilavuutta/painoa 30–50 %, mikä helpottaa onttoja kaapeleita.

5. Pitkä käyttöikä ja huoltovapaa: Ei harjoja, ei vaihteiston kulumista, käyttöikä jopa kymmeniä tuhansia tunteja, vain laakerit ovat kulutusosia.

6. Joustava rakenne: Ulkohalkaisija, sisähalkaisija ja pituus voidaan räätälöidä laitteen muodon mukaan tukemalla onttoja läpimeneviä reikiä (kaapelointia / putkilinjaa varten).

Erityisiä sovelluksia ovat:

1. Humanoidi/Yhteistyörobotit: Yhteiskäyttöiset (kevyt, ontto johdotus, suuri vääntömomentti).

2. Puolijohde-/paneelilaitteet: kiekot, litografiakoneet, tarkkuuspyörivät vaiheet.

3. Lääketieteelliset laitteet: Kirurgiset robotit, CT/MRI-skannerit.

4. Ilmailu: Servomoottorit, satelliittiantennit, optoelektroniset podit.

5. CNC-työstökoneet: Suoravetoiset pyörivät vaiheet, nopeat karat, viisiakselinen kytkentä.

Tuotanto Tiedot ja koko / mm

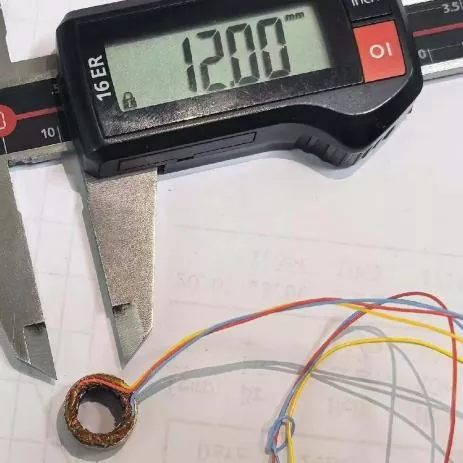

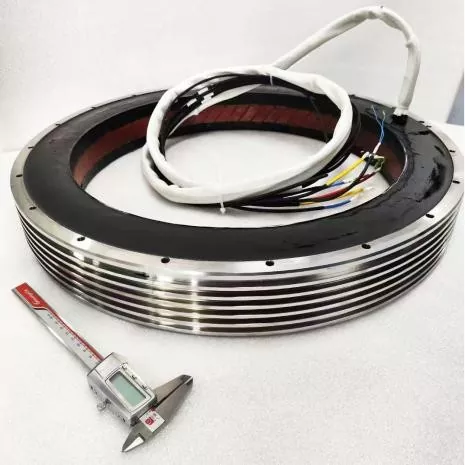

Tavallisten teollisuustuotteiden lisäksi otamme vastaan räätälöityjä kehyksetön moottoritilauksia. Räätälöidyt kokomme vaihtelevat minimiulkohalkaisijasta 12mm - 600mm.
