Kunshankehittää liikkeenohjausratkaisuja vaativiin teollisuusympäristöihin, mukaan lukienEtherNET IP Heavy Duty Enkooderiverkotettua sijaintipalautetta varten. 58 mm:n kotelon, jopa 18-bittisen yhden kierroksen resoluution, 100 Mbit:n lähetyksen ja vankan teollisuussuojan ansiosta tämä kooderi on suunniteltu sovelluksiin, joissa tarkka palaute ja luotettava tiedonsiirto ovat tärkeitä.
EtherNET IP Heavy Duty Enkooderi yhdistää absoluuttisen sijainnin tunnistuksen teolliseen Ethernet-tietoliikenteeseen, jolloin automaatiojärjestelmät voivat vastaanottaa luotettavaa kiertosijaintitietoa ja yksinkertaistaa integrointia verkkoohjausarkkitehtuureihin. Nykyaikaiset raskaan teollisuuden sovellukset vaativat muutakin kuin peruspalautteen: laitteet voivat kohdata tärinää, pölyä, kosteutta, sähkömagneettisia häiriöitä, lämpötilan vaihteluita ja jatkuvia mekaanisia kuormituksia. Oikein suunnitellun kooderin on siksi tasapainotettava resoluutio, tiedonsiirtosuorituskyky, mekaaninen kestävyys ja asennuksen joustavuus. Tämä opas selittää, kuinka EtherNET/IP-pohjaiset raskaat enkooderit toimivat, niiden tärkeimmät tekniset edut, tärkeät tekniset tiedot, sovellusalueet ja valintanäkökohdat.
Sisällysluettelo
- Mikä on EtherNET IP Heavy Duty Encoder?
- Miksi EtherNET/IP on tärkeä raskaan liikkeenohjauksen kannalta?
- Mitkä ovat tärkeimmät tekniset ominaisuudet?
- Tärkeimmät tekniset tiedot yhdellä silmäyksellä
- Missä sitä käytetään?
- Kuinka sinun pitäisi valita oikea kooderi?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on EtherNET IP Heavy Duty Encoder?
EtherNET IP Heavy Duty Enkooderi on teollinen pyörivä anturi, joka on suunniteltu mittaamaan akselin asentoa ja välittämään nämä tiedot EtherNet/IP-teollisen Ethernet-verkon kautta. Toisin kuin tavalliset inkrementaaliset takaisinkytkentälaitteet, absoluuttinen anturi voi tarjota määritellyn paikkainformaation ilman, että ohjausjärjestelmän tarvitsee rekonstruoida sijaintia pelkästään pulsseista.
Vaativille automaatiojärjestelmille absoluuttisen magneettisen tunnistuksen ja Ethernet-pohjaisen tiedonsiirron yhdistelmä tarjoaa käytännöllisen tavan yhdistää pyörivät koneet logiikkojen, ohjaimien ja muiden verkkoon kytkettyjen laitteiden kanssa. Kunshanin kuvaama 58 mm:n rakenne tukee sekä yhden kierroksen että usean kierroksen paikanmittausta, kun taas konfiguroitava resoluutio mahdollistaa sen, että palautejärjestelmä vastaa erilaisiin liikkeenohjausvaatimuksiin.
Enkooderi käyttää erittäin tarkkaa magneettista induktiotekniikkaa ja tukee enintään 100 Mbit:n EtherNet/IP-siirtonopeutta. Sen ohjelmoitaviin toimintoihin voivat kuulua resoluutio, aikakanta, nopeus, esiasetetut arvot, laskentasuunta ja IP-osoite, mikä antaa suunnittelijoille enemmän joustavuutta käyttöönoton ja järjestelmän integroinnin aikana.
Miksi EtherNET/IP on tärkeä raskaan liikkeenohjauksen kannalta?
Teollisuuden koneet yhdistetään yhä enemmän viestintäverkkojen kautta. Sen sijaan, että kutakin anturia käsiteltäisiin erillisenä komponenttina, nykyaikaiset automaatioarkkitehtuurit vaihtavat tietoja kooderien, PLC:iden, asemien, käyttöliittymän ja valvontajärjestelmien välillä.
EtherNet/IP on erityisen hyödyllinen, kun enkooderista on tultava osa suurempaa teollista Ethernet-infrastruktuuria. Anturi voi lähettää sijaintitietoja verkon kautta, mikä tukee keskitettyä valvontaa ja koordinoitua koneen ohjausta.
- Verkkointegraatio:Ethernet-tiedonsiirron ansiosta kooderi voi tulla osaksi yhdistettyä automaatioarkkitehtuuria.
- Joustava laajennus:Verkotettuja laitteita voidaan integroida suurempiin ohjausjärjestelmiin laitevaatimusten kasvaessa.
- Digitaalinen sijaintipalaute:Absoluuttiset sijaintitiedot tukevat pyörivien koneiden tarkkaa seurantaa.
- Etädiagnostiikka:Verkkoviestintä voi tehdä laitteiden tila- ja palautetiedoista helpommin ohjausjärjestelmien saatavilla.
- Vähentynyt johdotuksen monimutkaisuus:Teollinen Ethernet-arkkitehtuuri voi yksinkertaistaa viestintää verrattuna useisiin yksittäisiin signaaliyhteyksiin.
Nämä edut tulevat erityisen arvokkaiksi teräksen jalostuksessa, petrokemian tuotannossa, kaivostoiminnassa, nostojärjestelmissä ja muissa ympäristöissä, joissa koneiden on toimittava jatkuvasti ja luotettavasti.
Mitkä ovat tärkeimmät tekniset ominaisuudet?
1. Korkean resoluution absoluuttisen sijainnin palaute
Enkooderi tukee yhden kierroksen resoluutiota 18 bittiin asti ja usean kierroksen resoluutiota 14 bittiin asti. Suuremman resoluution ansiosta ohjausjärjestelmä pystyy erottamaan pienemmät muutokset pyörimisasennossa, mikä on hyödyllistä sovelluksissa, jotka vaativat tarkkaa mekaanista paikoitusta.
2. 100 Mbit EtherNet/IP-tiedonsiirto
Enkooderi käyttää EtherNet/IP-teollista Ethernet-tietoliikennettä, jonka siirtonopeus on jopa 100 Mbit. Tämä tarjoaa verkkopohjaisen palautekanavan, joka soveltuu nykyaikaisiin teollisuuden ohjausjärjestelmiin ja konetason viestintään.
3. Raskas mekaaninen rakenne
Raskaaseen käyttöön tarkoitetun anturin on kestettävä huomattavasti vaativammat olosuhteet kuin yleiskäyttöisen anturilaitteen. Saatavilla oleva kokoonpano käyttää alumiinikoteloa, ja ruostumatonta terästä on saatavana lisävarusteena. Suunnittelu tukee myös radiaalisia ja aksiaalisia kaapelien lähtökokoonpanoja.
4. Suojaus sähkö- ja asennusriskejä vastaan
Käänteisen napaisuuden suojaus ja oikosulkusuojaus auttavat vähentämään johdotus- tai asennusvirheiden seurauksia. Anturi sisältää myös suojan ukkoselta ja staattiselta sähköltä, mikä voi olla arvokasta sähköä vaativissa teollisuusympäristöissä.
5. Joustava mekaaninen kokoonpano

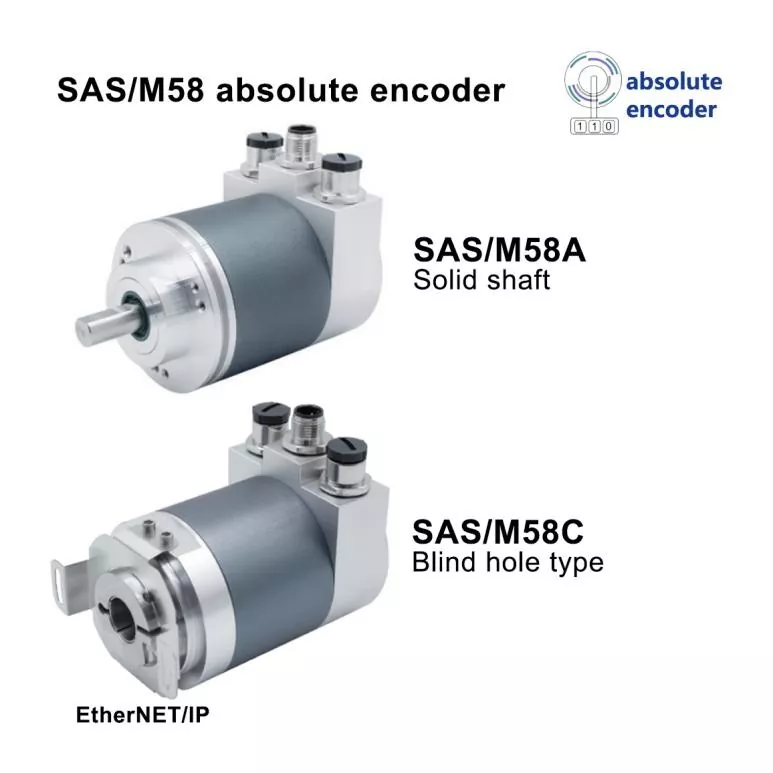

58 mm:n enkooderialusta tukee umpiakselisia ja umpireikäkonfiguraatioita. Akselikoot 6, 8, 10, 12 ja 15 mm voidaan räätälöidä, kun taas useat liitin- ja laippakokoonpanot auttavat insinöörejä mukauttamaan anturin erilaisiin koneasetteluihin.
Tärkeimmät tekniset tiedot yhdellä silmäyksellä
Seuraavat tekniset tiedot osoittavat, miksi tämä kooderi voi palvella vaativia verkotettuja liikkeenohjaussovelluksia:
| Parametri | Erittely |
|---|---|
| Enkooderin koko | 58 mm |
| Viestintäliittymä | EtherNet/IP |
| pöytäkirja | CIP (Common Industrial Protocol) |
| Lähetysnopeus | 100 Mbit |
| Yhden käännöksen resoluutio | 12-18 bittiä |
| Multi-Turn Resolution | Jopa 14-bittinen |
| Virtalähde | 10-30 VDC |
| Suurin nopeus | 6000 rpm |
| Radiaaliakselin kuormitus | 200 N |
| Aksiaaliakselin kuormitus | 100 N |
| Suojaus | IP65/IP66; korkeammat suojauskokoonpanot saatavilla |
| Käyttölämpötila | -30 °C - +85 °C; -40°C - +85°C valinnainen |
| Yhteys | 3 × M12 liitin |
Varsinaisen anturin valinnan tulee aina perustua koko koneen ympäristöön, mukaan lukien akselin mitat, pyörimisnopeus, mekaaninen kuormitus, lämpötila, kontaminaatiotaso, tietoliikennearkkitehtuuri ja asennustila.
Missä sitä käytetään?
Raskaat Ethernet-enkooderit ovat arvokkaimpia, jos paikkapalautteen on pysyttävä luotettavana, kun koneet toimivat vaativissa teollisuusolosuhteissa.
Teräs- ja metallurgiset laitteet
Teräksen tuotantolaitteet voivat sisältää suurta tärinää, mekaanista iskua, lämpöä ja jatkuvaa toimintaa. Absoluuttinen anturi voi antaa pyörimispalautteen rullille, työstökoneille ja automatisoiduille tuotantolaitteille.
Petrokemian ja jalostusjärjestelmät
Petrokemian laitokset vaativat luotettavaa valvontaa ja automaatiota. Verkotettu sijaintipalaute voi tukea laitteiden tilan seurantaa, automatisoituja mekanismeja ja kauko-ohjausarkkitehtuureja.
Kaivostoiminta ja raskaat koneet
Kaivoslaitteet altistuvat pölylle, tärinälle ja mekaaniselle rasitukselle. Kestävä enkooderirakenne yhdistettynä teolliseen Ethernet-tietoliikenteeseen voi tukea luotettavaa sijaintipalautetta älykkäille koneille.
Nosto- ja nostolaitteet
Suuret nostojärjestelmät vaativat tarkan pyörimispalautteen koordinoidakseen mekaanista liikettä. Absoluuttiset sijaintitiedot voivat edistää ennakoitavampaa paikannusta ja koneen valvontaa.
Tehon ja paperin valmistus
Sähköntuotantolaitteet ja automatisoidut paperinvalmistuslinjat voivat myös hyötyä verkkoon kytketystä enkooderista, jossa jatkuva koneen toiminta ja keskitetty ohjaus ovat tärkeitä.
Kuinka sinun pitäisi valita oikea kooderi?
Teollisuuskooderin valinnan tulisi alkaa sovelluksesta eikä pelkästään viestintäprotokollasta. Sopivan mallin tulee täyttää sekä sähköiset että mekaaniset vaatimukset.
- Tarkista akselin yhteensopivuus:Tarkista akselin halkaisija, kiinteän akselin tai umpireiän vaatimukset, laipan mitat ja sallitut mekaaniset kuormat.
- Määritä resoluutio:Valitse tarvittava yhden kierroksen ja usean kierroksen tarkkuus paikannustarkkuuden ja ohjaimen vaatimusten mukaan.
- Tarkista verkon yhteensopivuus:Varmista, että PLC tai teollisuusohjain tukee vaadittua EtherNet/IP- ja CIP-tietoliikennearkkitehtuuria.
- Arvioi ympäristöolosuhteet:Ota huomioon lämpötila, kosteus, pöly, öljy, tärinä, isku ja sähkömagneettiset häiriöt.
- Vahvista pyörimisnopeus:Varmista, että anturin suurin sallittu nopeus ylittää koneen todellisen nopeuden sopivalla käyttömarginaalilla.
- Harkitse asennusta:Tarkista liittimen tyyppi, kaapelin ulostulon suunta, käytettävissä oleva asennustila ja huollon saatavuus.
- Tarkista suojausvaatimukset:Sovita kotelon ja tiivistyksen taso todelliseen ympäristöön sen sijaan, että luottaisit vain koneen nimellisiin tietoihin.
Eri tuotteita vertaileville insinööreille on hyödyllistä arvioida myös teknistä tukea, räätälöintikykyä, laaduntarkastusta, dokumentaatiota ja huoltopalvelua. Näillä tekijöillä voi olla merkittävä vaikutus projektin kokonaiskustannuksiin ja pitkän aikavälin luotettavuuteen.
Usein kysytyt kysymykset
Mikä on kooderin suurin tiedonsiirtonopeus?
EtherNet/IP-liitäntä tukee jopa 100 Mbit:n siirtonopeutta. Tämä tekee kooderista sopivan integroitavaksi teollisiin Ethernet-ohjausarkkitehtuureihin.
Tukeeko enkooderi sekä yksi- että monikierrosmittausta?
Kyllä. Anturi tukee sekä yksikierrosta että monikierrosta absoluuttisen sijainnin mittausta. Yhden kierroksen resoluutio voi olla 18 bittiä, kun taas usean kierroksen resoluutio voi olla 14 bittiä.
Mitä virtalähdettä kooderi vaatii?
Määritetty teholähdealue on 10–30 VDC, joten se on yhteensopiva yleisten teollisuuden ohjaustehoarkkitehtuurien kanssa.
Voidaanko akselin kokoa ja mekaanista konfiguraatiota mukauttaa?
Kyllä. Akselikoot mukaan lukien 6, 8, 10, 12 ja 15 mm voidaan mukauttaa. Erilaiset laippa-, liitin- ja kaapelilähtökokoonpanot voidaan myös valita asennusvaatimusten mukaan.
Mitkä ympäristöt sopivat tämän tyyppisille koodereille?
Se on tarkoitettu vaativiin teollisiin sovelluksiin, kuten teräksenvalmistukseen, petrokemian tuotantolaitoksiin, raskaisiin konepajakoneisiin, kaivoslaitteisiin, nostojärjestelmiin, voimalaitoksiin ja automatisoituihin tuotantolinjoihin. Sopiva suoja- ja materiaalikokoonpano tulee valita todellisten työpaikan olosuhteiden mukaan.
Johtopäätös
EtherNET IP Heavy Duty Enkooderi voi tarjota vahvan yhdistelmän absoluuttista sijaintipalautetta, teollista Ethernet-yhteyttä, korkeaa resoluutiota ja kestävää mekaanista suorituskykyä. Ominaisuuksien, kuten jopa 18-bittisen yhden kierroksen resoluution, 100 Mbit:n tiedonsiirron, joustavan akselikokoonpanon ja teollisuussuojauksen, ansiosta se sopii hyvin verkkoon kytkettyyn raskaaseen automaatioon, jossa luotettava palaute on kriittistä. Jos arvioit uuden koneen enkooderin teknisiä tietoja, päivität olemassa olevaa automaatiojärjestelmää tai kehität mukautettua liikkeenohjausratkaisua,ota meihin yhteyttäkeskustellaksesi sovellusvaatimuksistasi, mekaanisista konfiguroinneistasi ja viestintätarpeistasi Kunshanin suunnittelutiimin kanssa.
