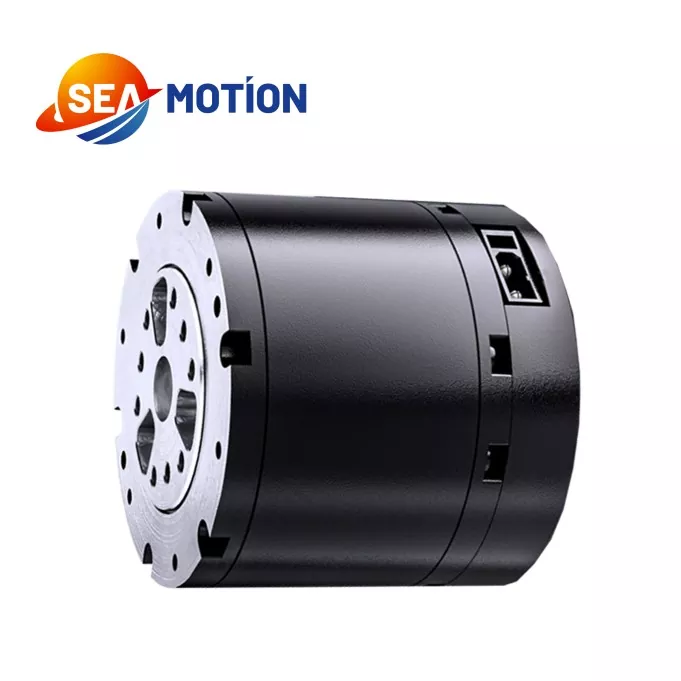

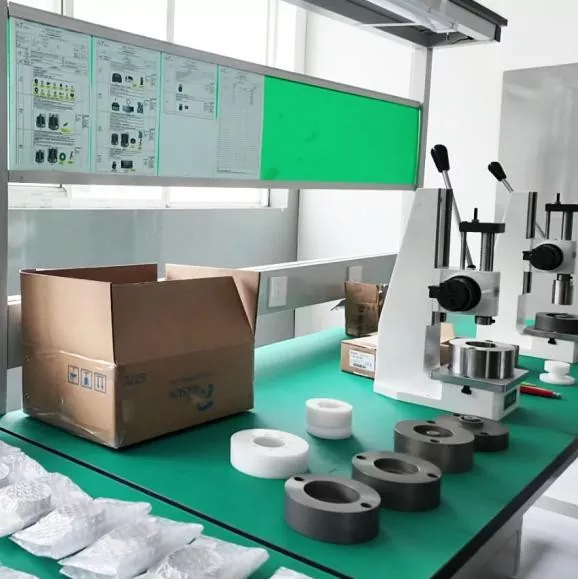

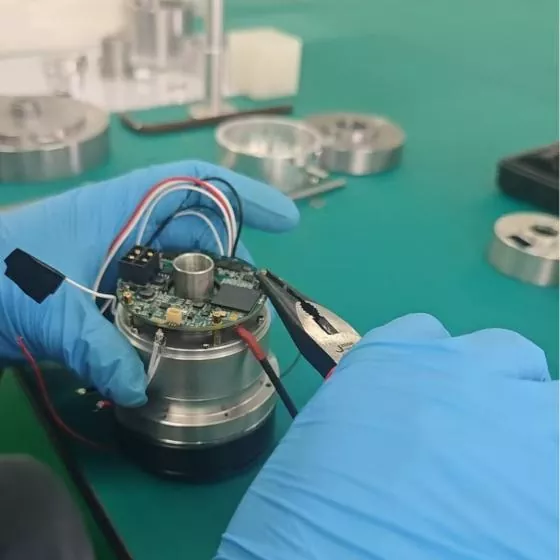

SEA MOTION -planeettaliitosmoduuli on yksi lippulaiva-ydintuotteistamme, ja se on optimoitu planeettavähennysrakenteella, jonka rakenne on yksinkertaisempi ja kustannustehokkaampi kuin harmonisilla vähennyksillä. Tehokkailla kehyksettömillä vääntömomenttimoottoreilla, kaksoismagneettisella enkooderilla ja ainutlaatuisilla ohjaimilla varustettuna se saavuttaa vakaan vääntömomentin ja luotettavan toimintatarkkuuden. Tiimimme kokoaa alan johtavia kykyjä, joilla on huippuluokan yhteistä robottitutkimusta ja kehitystä sekä rajat ylittävän toimitusketjun hallintakokemusta. Rakennamme täydellisen tuotanto- ja laadunvalvontajärjestelmän yhteistyössä huippuluokan koneistus- ja supistinvalmistajien kanssa. Jokainen moduuli käy läpi standardoidun testauksen, jolla varmistetaan vakaa suorituskyky ja korkea kustannustehokkuus teollisissa ja älykkäissä robottisovelluksissa.
|
Parametri |
Arvo |
|
Nimellisjännite |
48V |
|
Käyttöjännitealue |
24V-60V |
|
Nimellislähtöteho |
140 W±10 % |
|
Nimellismomentti |
5N.m |
|
Huippuvääntömomentti |
14N.m |
|
Juoksun suunta |
CW/CCW |
|
Käyttölämpötila-alue |
-20 ℃ - 50 ℃ |
|
Toimiva kosteusalue |
5 % - 85 % |
|
Varastointilämpötila-alue |
-30 ℃ - 70 ℃ |
|
Eristysluokka |
B |
|
Ei latausnopeutta |
315 rpm±10 % |
|
Noload-virta |
0,5 aseita |
|
Nimellinen kuormitusnopeus |
260 rpm±10 % |
|
Nimelliskuorman vaihevirta/A |
4,7 Apk±10 % |
|
Vaiheen huippuvirta |
15,5 Apk±10 % |
|
Eristysvastus/staattorin käämitys |
DC 500VAC, 100M ohmia |
|
Korkean jännitteen kestävä/staattorikuori |
600VAC,1s,2mA |
|
BEF |
0,095 Vrms/rpm±10 % |
|
Johdon vastus |
1,5Ω±10 % |
|
Vääntömomentti vakio |
1,48 N.m/varret |
|
Moottorin induktanssi |
750μH±20% |
|
puolalaiset |
28 |
|
Vaihe |
3 |
|
Ajotyyppi |
DSP |
|
Suhde |
10:1 |
|
Paino/g |
310g±3g |
|
Enkooderin tyyppi ja määrä |
Magneettinen / 2 kpl |
|

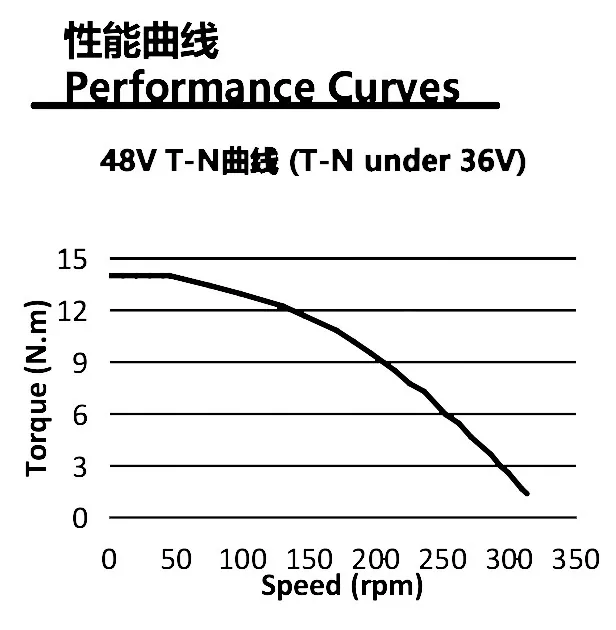

Kuorma (N.m) |
Työaika (s) |
|
5 |
Arvioitu |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
Järkevän rakennesuunnittelun, vakaan dynaamisen suorituskyvyn ja merkittävien hintaedujen ansiosta SEA MOTION -planeettaliitosmoduuli alentaa teollisuuden kynnystä robottiliitoksen käyttöönotolle. Kaksoismagneettinen kooderipalaute varmistaa tarkan liikkeentunnistuksen, kun taas sovitettu erillinen ohjain optimoi yleisen toiminnan vakauden. Sitä käytetään laajalti humanoidiroboteissa, konekoirissa ja yhteistoiminnallisissa käsivarsissa, jotka vaativat keskikokoista ja suurta tarkkuutta. Se mukautuu myös robottien ja sähköskootterien poimimiseen tarjoten kestävää, edullista ja vakaata tehoniveltukea erilaisille älykkäille mobiili- ja teollisuusrobottilaitteille.
