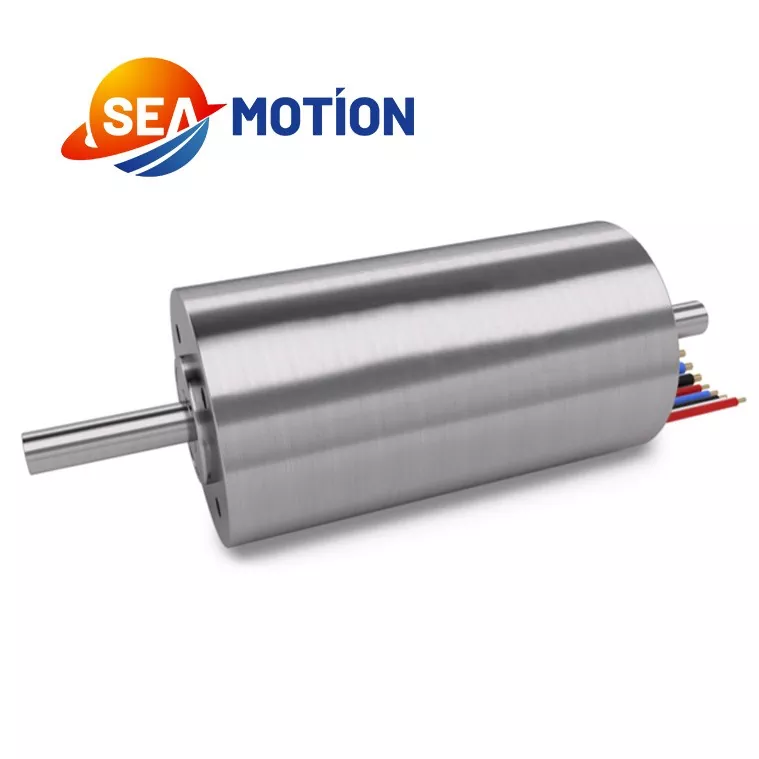

Coreless Harjaton moottori

Johtavana kiinalaisena valmistajana SEA MOTION kehittää ja valmistaa huippuluokan ytimettömiä harjattomia moottoreita, joilla on huipputason riippumaton T&K-ominaisuus ja täydellinen teollinen ketjurakenne. Vuosien teknisen iteroinnin ja tiukan laadunvalvonnan ansiosta tuotteemme saavuttaa kansainvälisen edistyneen tason sekä kooltaan että suorituskyvyltään. Ota meihin yhteyttä milloin tahansa saadaksesi viimeisimmät tehdashinnat.

Lähetä kysely

Tuotteen Kuvaus

SEA MOTION ytimetön harjaton moottori on huippuluokan tarkkuusliikekomponentti, joka on kehitetty itsenäisesti erittäin vakaisiin ja dynaamisiin teollisiin skenaarioihin tukeutuen yrityksen huippuammattimaiseen tekniseen tutkimusryhmään. Se eroaa perinteisistä harjattomista moottoreista, ja siinä on innovatiivinen optimoitu käämitysrakenne ja itse kehitetty automaattinen käämitysprosessi, mikä parantaa tehokkaasti moottorin tehokkuutta ja yleistä käyttöikää. Tuote tukee magneettisen kooderin ja optisen kooderin kaksoispalautetta, joka kattaa inkrementaaliset ja absoluuttiset monikierrokset, ja se voidaan varustaa planeettavaihteistomoduuleilla korkean vääntömomentin lähtövaatimusten täyttämiseksi. Sydättömän rakenteen ansiosta moottori välttää täysin ydinhäviön ja vääntömomenttiongelmat.

Täysin hallittavan toimitusketjujärjestelmän tukemana, joka kattaa T&K:n, tuotannon ja laaduntarkastuksen, jokainen SEA MOTIONin ytimetön harjaton moottori käy läpi tiukat standardoidut laadunvalvontatestit. Tuotteisiin verrattavissa olevan vakaan suorituskyvyn ja joustavien räätälöintimahdollisuuksien ansiosta tuotteemme ovat korvanneet maahantuodut komponentit monilla huippuluokan aloilla, tarjoten kustannustehokkaita ja erittäin luotettavia ratkaisuja maailmanlaajuisille asiakkaille.

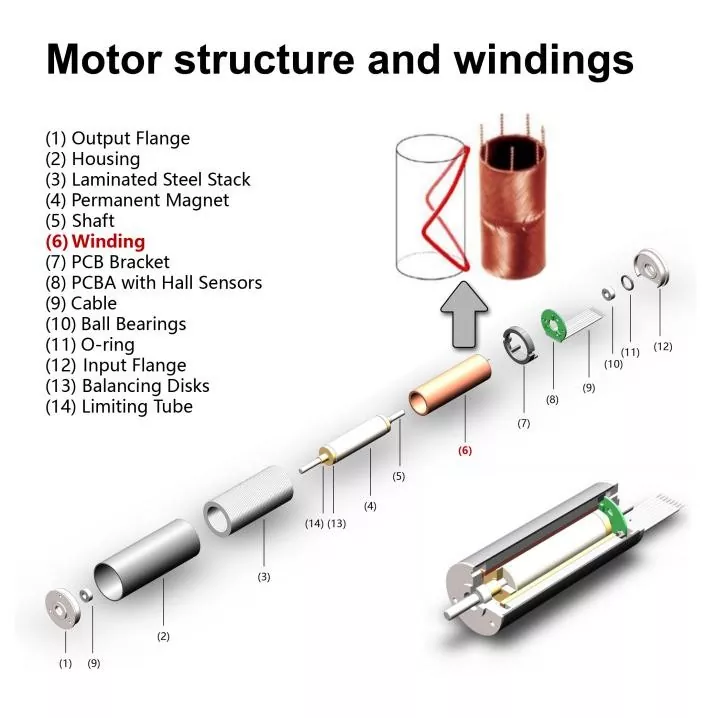

Moottorin rakenteen osaluettelo

1. Lähtölaippa

2.Housing

3. Laminoitu teräspino

4. Kestomagneetti

5.Shaft

6.Winding

7. PCB-teline

8. PCBA Hall-antureilla

9.Cable

10.Kuulalaakerit

11.O-rengas

12.Sisääntulolaippa

13. Tasapainotuslevyt

14. Rajoitusputki

Tuotteen teknisten perusparametrien taulukko

Tässä on vertailu SEA MOTIONin ytimettomien moottoreiden teknisiin tietoihin kotimaisten kilpailijoiden ja johtavien kansainvälisten merkkien kanssa. Nämä tiedot ovat peräisin heidän viralliselta verkkosivustoltaan.

Parametri	Meidän moottori	Maxon	Faulhaber	Portescap	Muu merkki
Merkki	Meidän moottori	Maxon	Faulhaber	Portescap	Muu merkki
Malli	EC1636	EC-Max1636	B 1628	16ECP36	EY 1636
Halkaisija / mm	16	16	16	16	16
Nimellisjännite / V	24	24	24	24	24
Suurin hyötysuhde / %	72	71	69	/	72.2
Ei kuormitusnopeutta / rpm	15600	11900	31600	12420	14668
Ei kuormitusvirtaa / mA	90	31.9	45	35	50
Vaihevastus / Ω	6.12	20.5	15.2	21	10.8
Suurin jatkuva vääntömomentti / mNM	7	8.19	3.3	7.2	6
Jumismomentti / mNM	56.4	22	11	/	33
Nopeusvakio / rpm/V	653	510	1349	543	625
Vääntömomenttivakio / mNM/A	14.4	18.7	7.08	17.6	15.3
Kaltevuus / rpm/mNM	277	556	2896	648	444
Mekaaninen aikavakio / ms	2.23	4.95	16.4	3.7	2.9
Hitausmomentti / gcm²	0.756	0.85	0.54	0.6	0.62
Pituus / mm	36	36	28	36	36

Parametri	Meidän moottori	Maxon	Faulhaber	Portescap	Muu merkki
Merkki	Meidän moottori	Maxon	Faulhaber	Portescap	Muu merkki
Malli	EC2248	EC-Max2248	B 2057	22ECP45	EC 2248
Halkaisija / mm	22	22	20	22	22
Nimellisjännite / V	24	24	24	24	24
Suurin hyötysuhde / %	78	76	84	/	79.7
Ei kuormitusnopeutta / rpm	12900	12900	24900	15700	12930
Ei kuormitusvirtaa / mA	146	121	129	60	102
Vaihevastus / Ω	2.25	3.44	1.32	1.5	2.71
Suurin jatkuva vääntömomentti / mNM	20	22.7	19.5	29.4	18
Jumismomentti / mNM	187	121	172	/	153
Nopeusvakio / rpm/V	543	549	1010	654	545
Vääntömomenttivakio / mNM/A	17.5	17.4	9.46	14.6	17.5
Kaltevuus / rpm/mNM	69.8	109	141	67.2	84.3
Mekaaninen aikavakio / ms	2.54	5.06	5.9	1.6	2.8
Hitausmomentti / gcm²	3.43	4.45	4	2.3	3.1
Pituus / mm	45	45	/	45	45

Saman koon kohdalla jopa pieni suorituskyvyn ja parametrien parannukset asettavat haasteita suunnittelulle, valmistukselle ja laadunvalvontalle.

Tuotteen ominaisuus ja sovellus

SEA MOTION ytimettömällä harjattomalla moottorilla on vertaansa vailla olevia suorituskykyetuja tarkassa liikkeenohjauksessa. Sen ytimetön rakenne tuo erittäin korkean hyötysuhteen, alhaisemman lämmöntuoton ja erittäin alhaisen sähkömagneettisen häiriön, kun taas erittäin pieni hitausmomentti toteuttaa erittäin nopean dynaamisen vasteen ja erinomaisen ohjauslineaarisuuden. Moottori toimii äärimmäisen tasaisesti ilman hitaan nopeuden tärinää, tarkalla nopeudensäädön tarkkuudella ja saavuttaa miniatyrisoinnin ja suuren tehotiheyden, mukautuen täydellisesti tarkkuuslaitteiden rajoitettuun asennustilaan. Sitä käytetään laajasti useilla huippuluokan teollisuudenaloilla: lääketieteelliset laitteet, mukaan lukien kirurgiset robotit ja tarkkuuslääketieteelliset laitteet; teollisuusautomaatio, kuten robottikädet ja tarkkuusservo-alustat; kulutuselektroniikka, kuten droonit ja huippuluokan kuvantamisen stabilointilaitteet; ja ilmailualan miniatyyri servo- ja asennonhallintajärjestelmät. Se on ihanteellinen ydinkäyttökomponentti nykyaikaisiin huippuluokan tarkkoihin älykkäisiin laitteisiin.

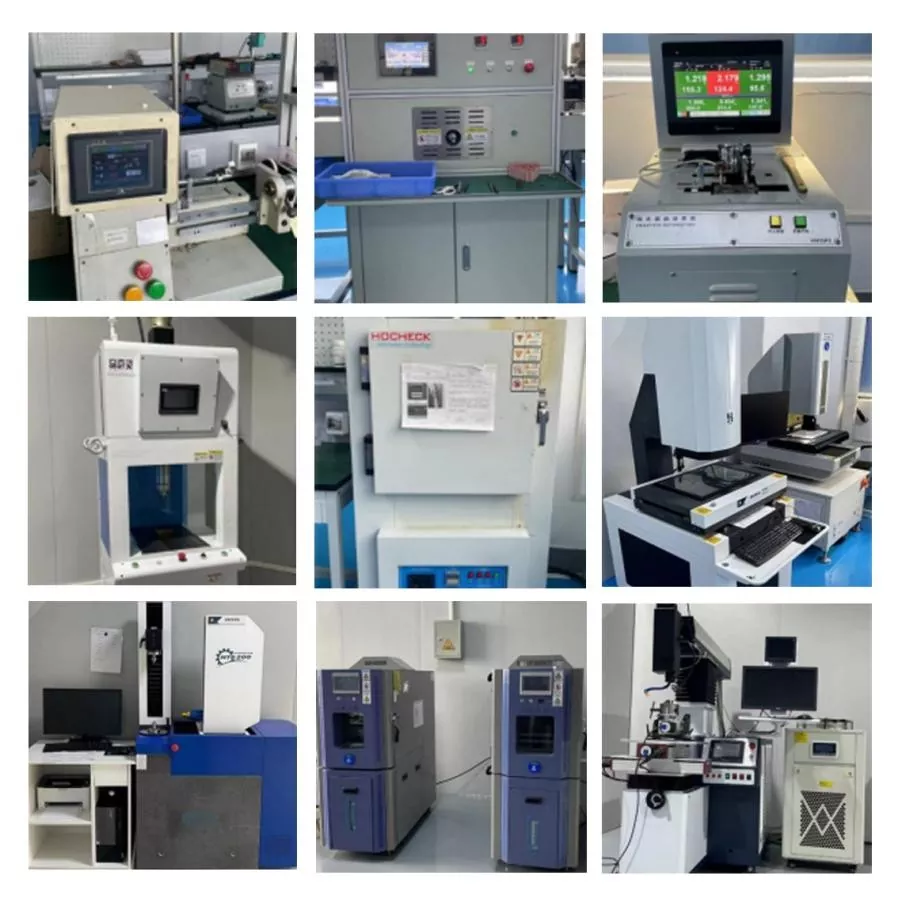

Tuotantolaitteet
