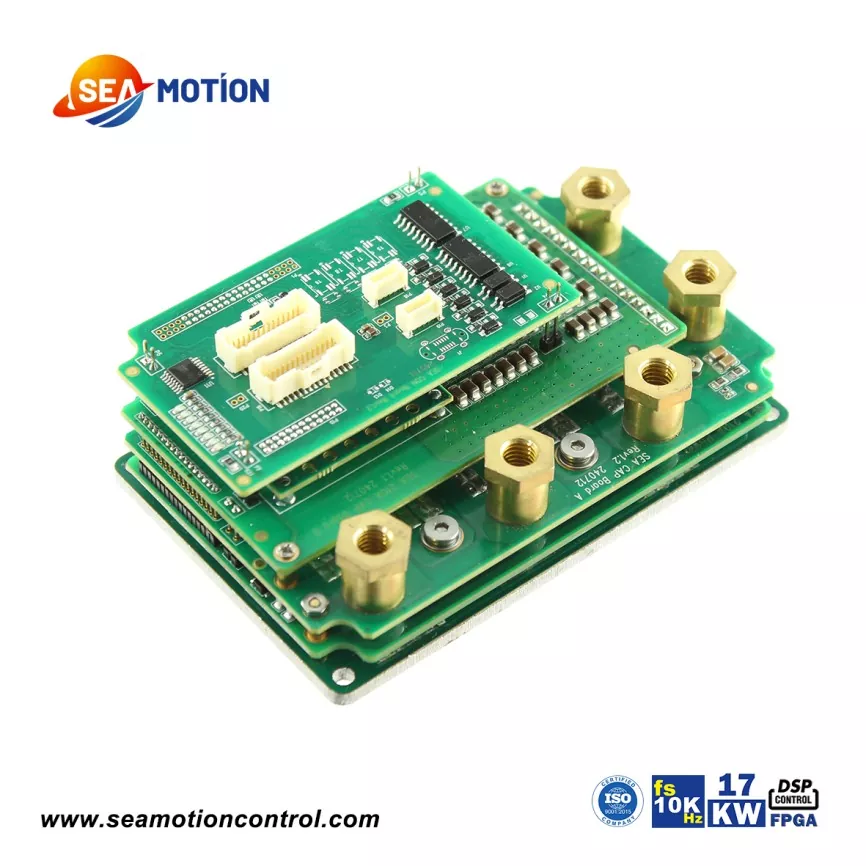

Huippuluokan mikroservokäytöt

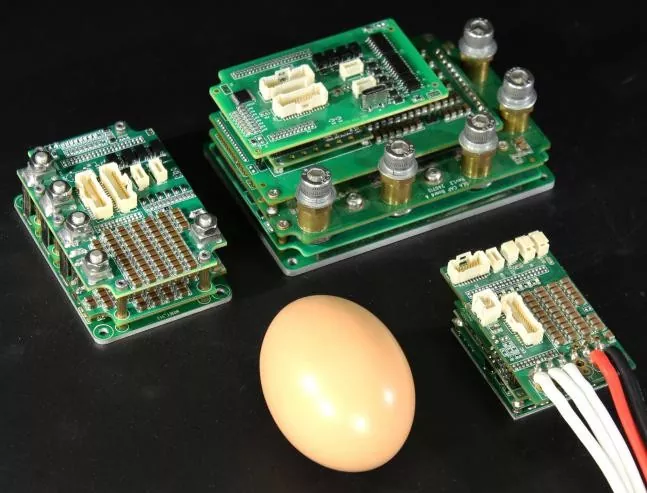

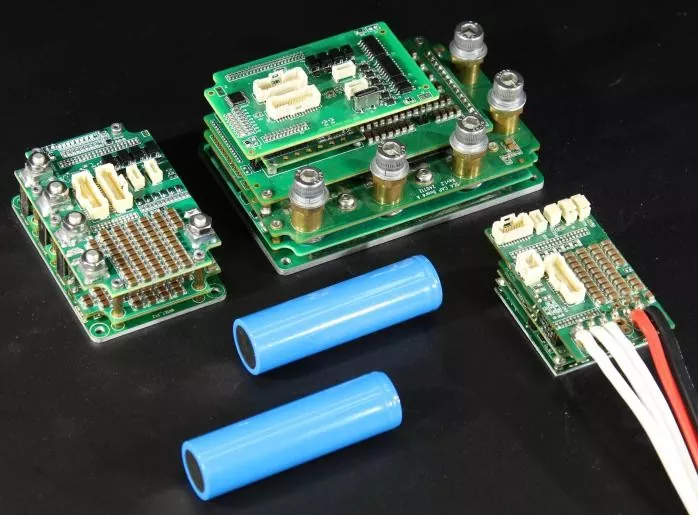

Huippuluokan SEA210A-mikroservokäytöt säilyttävät SEA MOTION -sarjan kompaktin rakenteen. Samalla kun olemme säilyttäneet erinomaiset tietojenkäsittelyominaisuudet ja vastenopeus, olemme saavuttaneet suuremman tehon. SEA 210A:n suurin jatkuva lähtövirta on 150 A. Perinteisiin DC-servokäyttöihin verrattuna muut samaa virtaa tarjoavat merkit ovat lähes pienen tietokoneen kotelon kokoisia. SEA210A on kuitenkin pienempi kuin matkapuhelin.

Vaikka SEA210A on kooltaan pieni, sen suorituskyky ylittää useimpien vastaavien tuotteiden suorituskyvyn. Tuotteen virtasilmukan näytteenottotaajuus saavuttaa 10 kHz, teoreettinen kaistanleveys 8 kHz ja todellinen kaistanleveys yli 6 kHz. Kaistanleveys on ratkaisevan tärkeä huippuluokan sovelluksissa, koska suuri kaistanleveys tarkoittaa, että enemmän dataa voidaan käsitellä samanaikaisesti. MOTION CONTROLin ytimenä huippuluokan mikroservokäytöt vastaavat moottorin tarkkojen liikkeiden ohjauksesta ja ovat koko servojärjestelmän tärkein osa.

Tuoteparametri (erittely)

SEA210A:n suurimmat väylävirrat ovat 210 A ja 100 A, mikä vastaa 100 V ja 200 V maksimijännitteitä. Väylävirralla 210A jatkuva tehollinen lähtövirta on 150A ja suurin jatkuva lähtöteho saavuttaa 17kW.

Verrattuna 17 kW:n moottoriin SEA210A on niin pieni, että se voidaan helposti sijoittaa moottorin koteloon.

Pienen kokonsa vastakohtana SEA210A tarjoaa vaikuttavan suorituskyvyn. Siinä on runsas valikoima liitäntöjä, jotka tukevat EtherCAT- tai CANopen-tekniikkaa, kaikki suositut enkooderipalautteet, kuusi digitaalista tuloporttia ja kaksi digitaalista lähtöporttia, STO-toiminto ja -45 °C:n vähimmäiskäyttölämpötila.

Tuotteen ominaisuus ja sovellus

SEA210A:ssa on erittäin korkea lineaarisuus ja kaistanleveys. Tämä on tehokas toiminnallinen ominaisuus, jonka DSP+FPGA-arkkitehtuuri tuo tuotteelle. DSP+FPGA on huippuluokan mikroservokäyttöjen vakiokokoonpano.

SEA210A on huippuvirtatuote suurvirtaservokäyttötuotteissa. SEA210A:n pääsovellukset ovat seuraavat:

1. Tehokkaat DC-servojärjestelmät;

2. Suuret integroidut servomoottorit;

3. Raskaat servolaitteet, jotka vaativat tarkkaa liikettä;

4. Raskaat automaattitrukit;

5. Suuret syvänmeren robottikädet;

6. Raskaat sukelluskoneet.

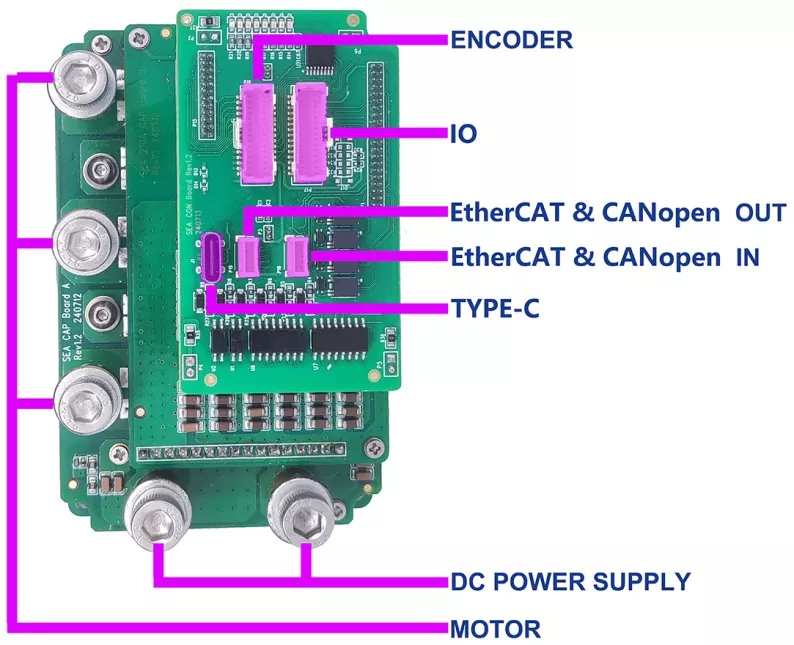

SEA 210A huippuluokan mikroservokäyttöjen rajapinta

Tuotteen koko / mm
