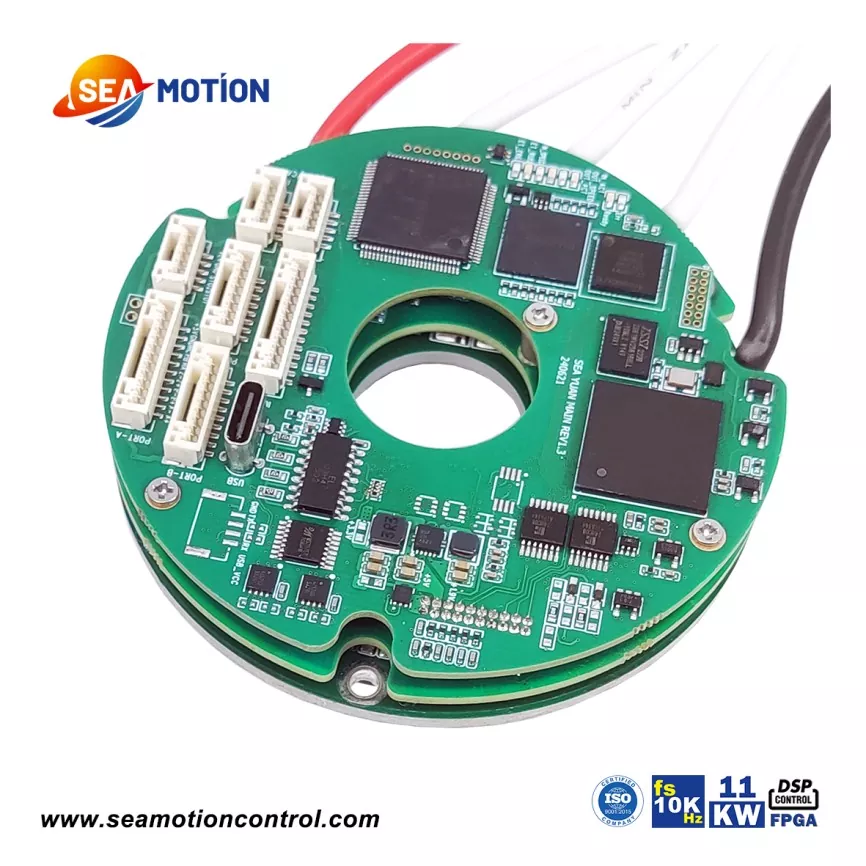

SEA C81 circle älykäs mikroservokäyttö on SEA MOTION circle -sarjan suurin tuote. Se käyttää DSP+FPGA-arkkitehtuuria, mikä johtaa erittäin tehokkaisiin tietojenkäsittelyominaisuuksiin. SEA C81 tukee EtherCAT- ja CANopen-väyläviestintäprotokollia ja erilaisia päävirtaantureiden palautetta. SEA C81:n liiketiloja ovat: elektroninen vaihde, elektroninen nokka, suhteellinen kytkentä ja pisteestä pisteeseen; ohjelmoitavia suojausominaisuuksia ovat: asentovirhe, ylivirta, yli- tai alijännite, I²t, lähdön oikosulkuylikuormitus ja muut kattavat suojaustoiminnot; pulssivastetaajuus jopa 2 MHz; digitaalinen suodatus; RS232-sarjaliitäntä, jonka tiedonsiirtonopeus on jopa 115 kt; ja CAN2.0 lähialueväylä, yhteensopiva CANopen DS-402:n kanssa, tiedonsiirtonopeudella jopa 1 MHz.
|
Parametri |
Yksikkö |
70/100 |
80/80 |
140/100 |
|
Pienin syöttöjännite |
VDC |
12 |
||
|
Nimellissyöttöjännite |
VDC |
85 |
65 |
85 |
|
Suurin syöttöjännite |
VDC |
95 |
75 |
95 |
|
Suurin jatkuva teho |
W |
5600 |
5000 |
11000 |
|
Tehokkuus (nimellisteho) |
% |
95 |
||
|
Suurin lähtöjännite |
V |
Jopa 96 % DC-välipiirin jännitteestä |
||
|
Nimellinen tasavirta |
A |
70 |
80 |
140 |
|
Tehokas jatkuva virta (Ic) |
A |
49.5 |
56.5 |
99 |
|
Nykyinen huippu (2*ic) |
A |
— |
— |
— |
SEA C81:n väylän nimellisvirta on 70 A, 80 A ja 140 A, jatkuva tehollinen virta 49,5 A, 56,5 A ja 99 A, ja jatkuva enimmäislähtöteho 11 kW.
Kuten muutkin SEA MOTION -sarjan tuotteet, SEA C81 tukee palautetta absoluuttiantureista, inkrementtiantureista, Hall-antureista, analogisista signaaleista ja resolvereista. Se tukee myös kaksoispalautetta, joko inkrementaalista + absoluuttista tai Hall-efektiä + absoluuttista.
Tietojenkäsittelyn kannalta SEA C81:n virtasilmukan kaistanleveys on suurempi kuin 4 kHz:n suljettu silmukka, virran näytteenottoaika on 40-125 μs, virran näytteenottotaajuus 25 kHz ja virran kommutointitaajuus 3 kHz.

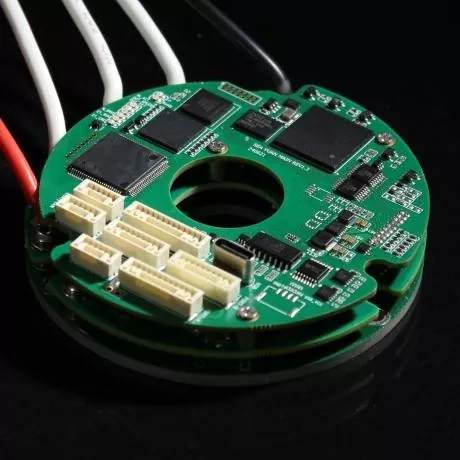

Kuten kaikkia SEA MOTION -sarjan älykkäitä mikroservokäyttöjä, SEAC81:tä voidaan soveltaa lähes kaikkiin huippuluokan sovelluksiin. Siinä on toroidinen ontto rakenne, pieni koko, suuri teho ja se tukee useimpia kooderin palautemenetelmiä, mukaan lukien kaksoispalautus.
Tuotteella on suuri kaistanleveys ja lineaarisuus, ja SEAC81 tarjoaa jatkuvan maksimilähtötehon 11 kW.

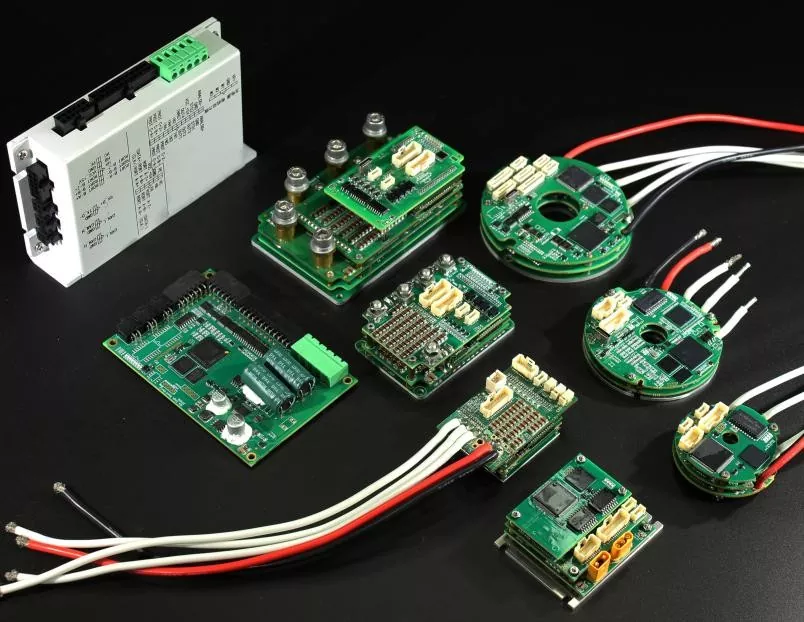

1. Tehokkaat integroidut servomoottorit;
2. Liitosmoduulit

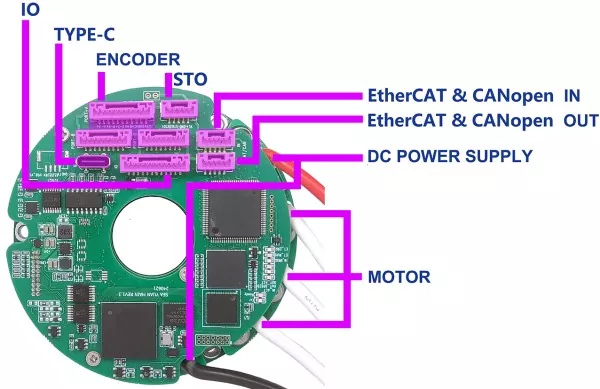

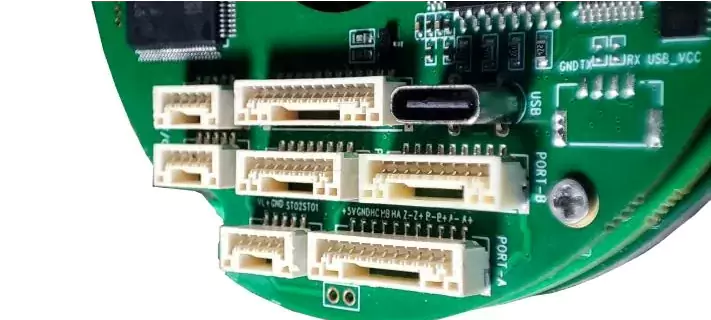

SEA C81 -rajapinnan määritelmä
