Micro DC -servoasemat

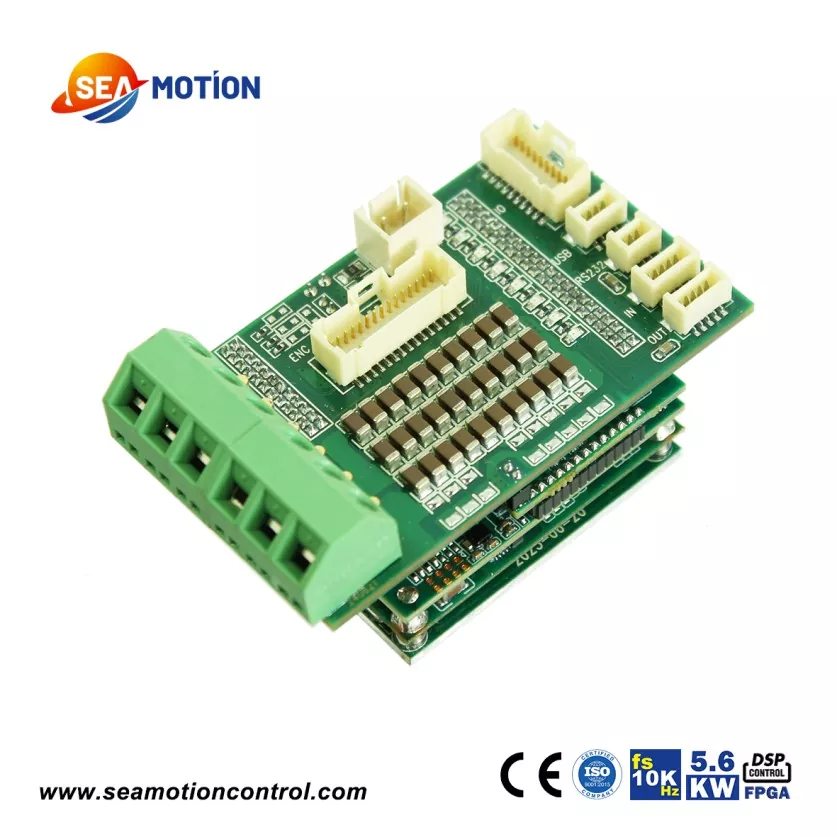

SEA1-80A Micro Dc -servokäytöt tarjoavat erittäin kompaktin koon ja suuren tehotiheyden. Tämä munankokoinen asema voi tuottaa jatkuvasti jopa 5600 W tehollista tehoa. Siinä on 10 kHz:n näytteenottotaajuus, 6 digitaalituloa ja 2 digitaalista lähtöä. Sen rikas käyttöliittymä tukee lähes kaikkea enkooderin palautetta, mukaan lukien inkrementaalinen ja absoluuttinen kaksoispalaute sekä ratkaiseja ja absoluuttinen kaksoispalaute.

SEA1-80A Micro Dc -servokäyttöjä voidaan käyttää lähes kaikilla aloilla. Sen erittäin pieni koko, erittäin suuri tarkkuus, erittäin suuri virtakapasiteetti ja vahva monipuolisuus ovat etuja, joita SEA1-80A-asema tuo tuotteeseen.

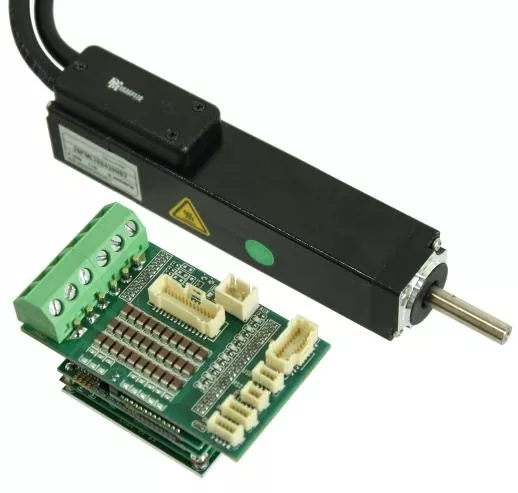

Tämä on JINGYUE Technologyn liikkeenohjausratkaisu, joka perustuu SEA dc -servokäyttöön ja 8 mm:n laippaservomoottoriin, jota on käytetty laajalti stanssaavissa.

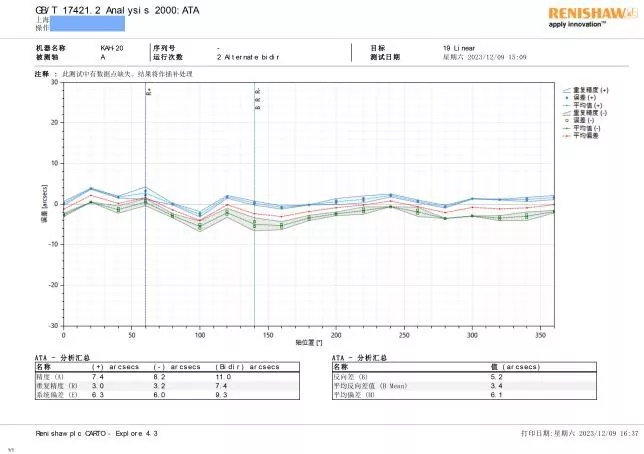

SEA DC -servotaajuusmuuttaja käyttää DSP+FPGA-arkkitehtuuria, joka antaa tuotteelle ennennäkemättömän nopean vasteen ja tehokkaat tiedonkäsittelyominaisuudet. Testasimme Renishaw laserinterferometrillä SEA DC -servokäytön ohjaustarkkuutta ja tulokset osoittavat, että SEA DC -servokäyttö toimii erinomaisesti.

DC-servokäyttöjen SEA-sarja sisältää tällä hetkellä neliömäiset sarjat 1-80A, 140A, 210A; ja rengassarjat C49, C68, C81 (ontot ulkohalkaisijat 49 mm, 68 mm ja 81 mm).

Tuoteparametri (erittely)

SEA1-80A DC-servokäytön nimellisvirrat ovat 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A ja 80A (80V).

Nimellisjännitteet ovat 100V ja 80V. Suosittelemme kuitenkin, että käytät nimellissyöttöjännitettä ohjaimen virransyöttöön ja että suurin syöttöjännite ei saa ylittää arvoja

taulukossa.

Yllä mainitut jännite- ja virtaluvut viittaavat tehonsyöttöväylän jännitteeseen ja virtaan. Todellisuudessa vaihelinjoille saapuva jännite ja virta ovat arvoja pienemmät

bussilinjalla.

Käyttötuotetta valittaessa on otettava huomioon parametri "tehollinen jatkuva virta".

SEA1-80A:n suurin jatkuva lähtöteho on 5,6 kW.

Tuotteen ominaisuus ja sovellus

Kuvailemme SEA1-80A-taajuusmuuttajatuotteen, jolla on seuraavat ominaisuudet:

1. Erittäin pieni koko, vain munan kokoinen.

2. Erittäin korkea tehotiheys, tukee tasavirtamoottoreita 5,6 kW:iin asti.

3. Erittäin korkea ohjaustarkkuus, joka tukee palautetta lähes kaikista valtavirran koodereista. Tukee inkrementaalista + absoluuttista kaksoispalautetta ja ratkaisevaa + absoluuttista kaksoispalautetta.

4. 10 kHz virran näytteenottotaajuus, suuri kaistanleveys, korkea lineaarisuus ja korkea vaste.

5. Laaja valikoima sovelluksia.

Sitä voidaan soveltaa lähes kaikilla toimialoilla. Tarkkaa liikkeenohjausta vaativiin sovelluksiin SEA1-80A sopii erityisen hyvin.

DC-servokäyttöä on käytetty laajalti älykkyysteollisuudessa. Tunnettu kiinalainen robotti-susivalmistaja on ostanut ja käyttänyt SEA1-80A DC-servokäyttöä robottiwolf-tuotteissaan.

Lääketieteellisten laitteiden alalla SEA 1-80A DC-servokäyttötuotteita käytetään kirurgisissa roboteissa, eksoskeletoissa ja biokemiallisissa testauslaitteissa.

Integroitujen piirien ja puolijohdelaitteiden alalla SEA1-80A:ta käytetään kiekkojen käsittelyssä, paloittelukoneissa, stanssauskoneissa, mittausasemissa ja sijoituskoneissa. JINGYUE TECHNOLOGY:n SEA-sarjan tuotteita käytetään laajalti myös tutkalevysoittimissa, liikesimulaatioissa, valosähköisissä seurantalaitteissa ja akselittomissa pumpun työntökoneissa. Olemme ydintoimittaja 90 %:lle levysoittimen valmistajista Kiinassa.

Tuotantotiedot

Tuotteen koko / mm

Tuotteen rakenne ja prosessi

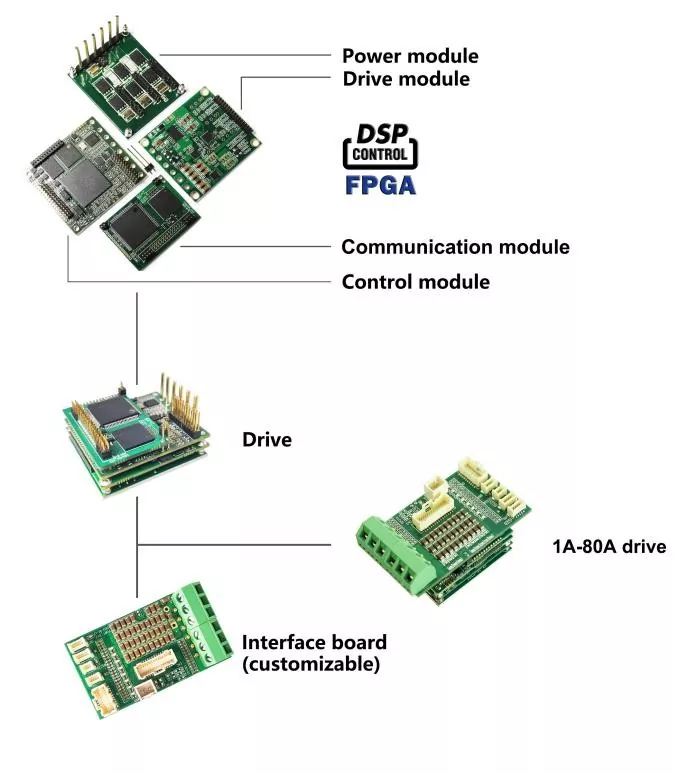

SEA 1-80A dc-servokäyttö koostuu viidestä osasta: alumiinipohjaiseen jäähdytyselementtiin perustuva tehomoduuli, taajuusmuuttajamoduuli, ohjausmoduuli, tietoliikennemoduuli ja liitäntäkortti.

Ulkoistamme pintaliitostekniikkamme (SMT) tunnetuille SMT-tehtaille. Tarkistamme jokaisen piirilevykerroksen varmistaaksemme, että SMT-puolivalmiit tuotteet ovat ehjät. Sitten kokoamme, niitaamme ja juotamme tehokortin ja ohjainlevyn ja tarkastamme ne uudelleen. Vain tarkastuksen läpäisevät puolivalmisteet siirtyvät seuraavaan prosessiin, jossa ohjauskortti asennetaan ja juotetaan kokoonpanomoduuliin.

Tämä tarkoittaa, että tuotteemme käyvät läpi yhteensä 12 tarkastusta yhdestä piirilevystä valmiiseen tuotteeseen. Nämä tarkastukset eivät ole satunnaistarkastuksia, vaan pakollisia tarkastuksia.

Tuotteille on myös suoritettava ikääntymistestit, äärimmäiset lämpötilatestit (tarvittaessa), varastointia edeltävä testaus ja toimitusta edeltävä testaus.

Virransyöttö ja moottorin kytkentätapa määritetään virran perusteella. Jos virta on alle 25 A, käytämme pikaliittimiä. Jos virta on suurempi kuin 25A, juotan johdot asiakkaalle.

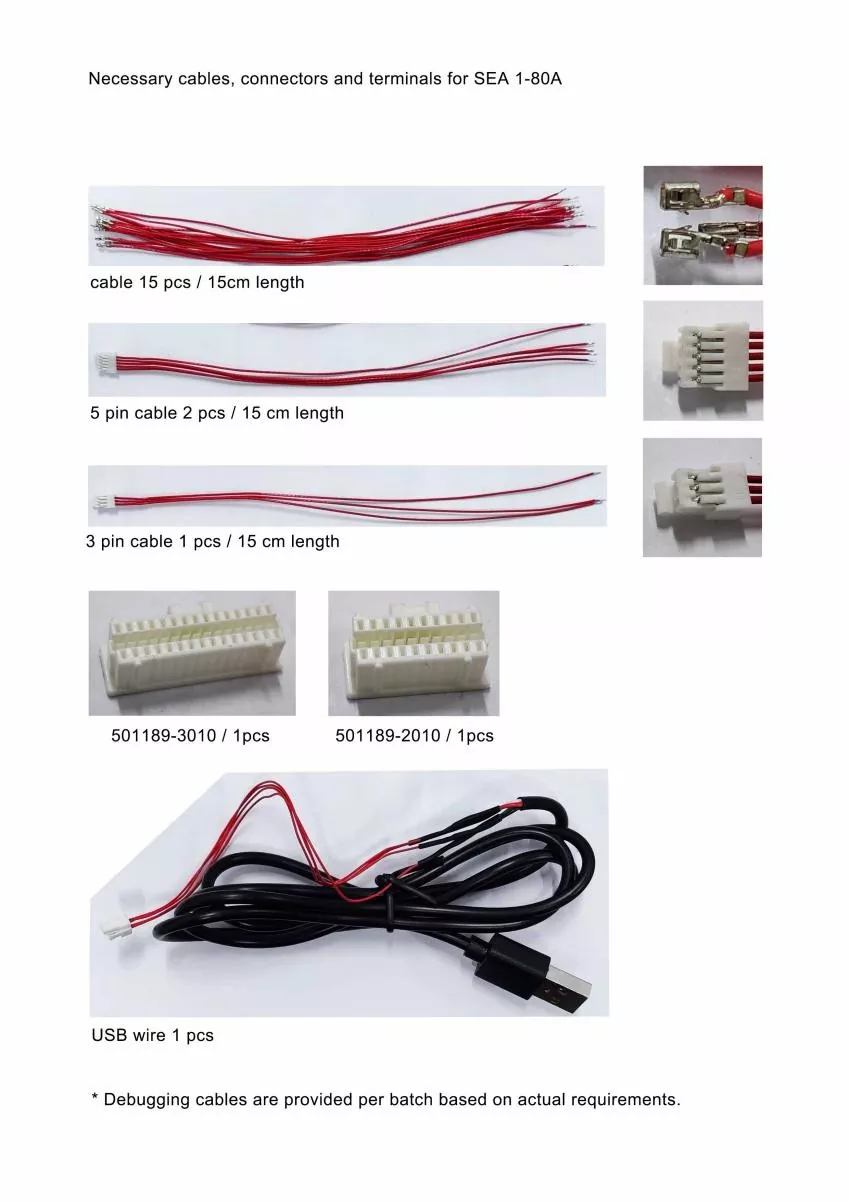

Tarjoamme asiakkaillemme tarvittavat kaapelit tuotteiden virheenkorjaukseen.
