SEA MOTION -lineaarimoottorit jaetaan pääasiassa neljään sarjaan:

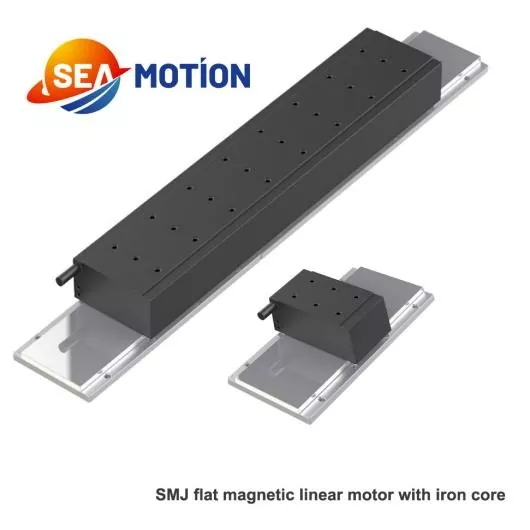

1.SMJ-sarjan litteä magneettinen lineaarimoottori rautaytimellä

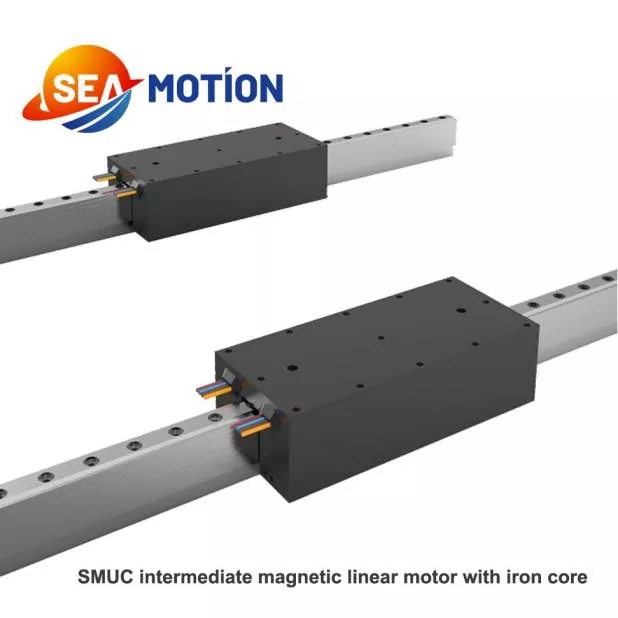

2. SMUC-sarjan keskitason magneettinen lineaarimoottori rautaytimellä

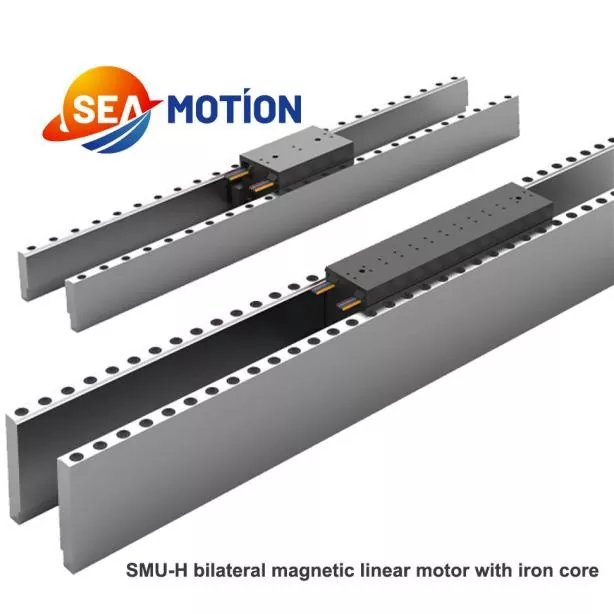

3. SMU-H-sarjan kahdenvälinen magneettinen lineaarimoottori rautaytimellä

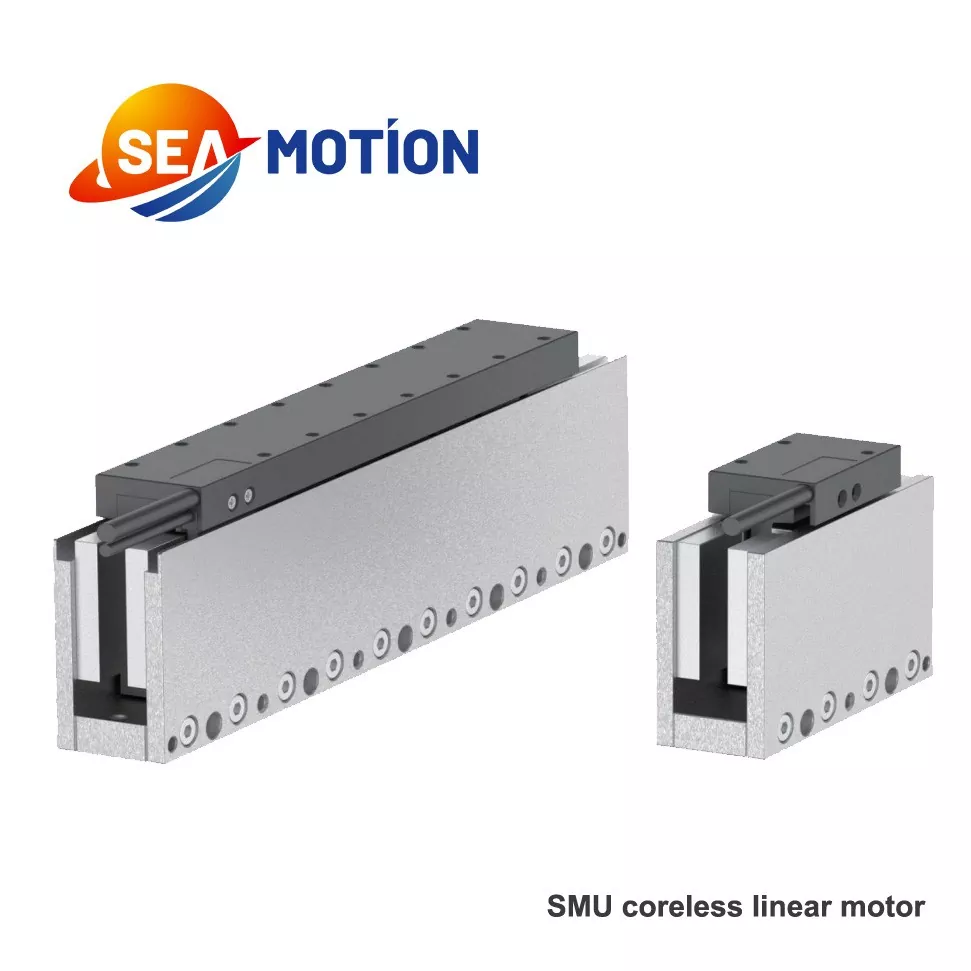

4. SMU-sarjan kahdenvälinen magneettinen lineaarimoottori ilman rautasydäntä

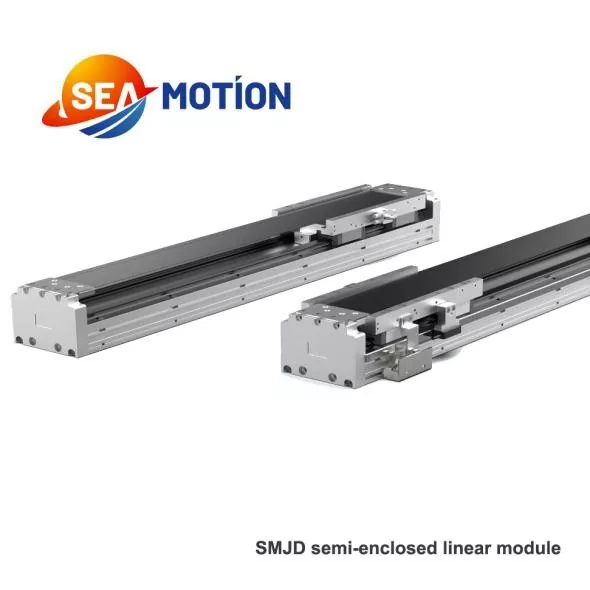

Saatavana on myös puolisuljettu SMJE-sarja.

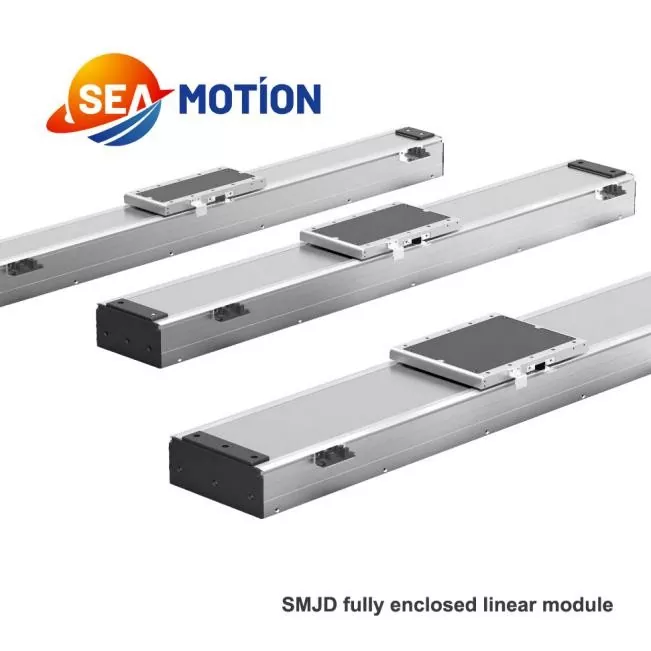

Täysin suljettu SMJD

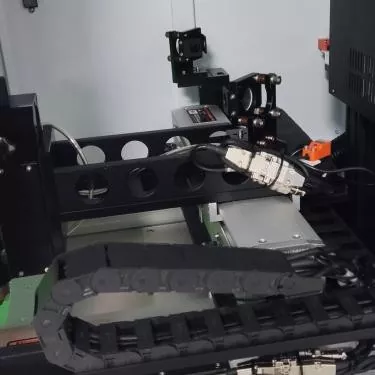

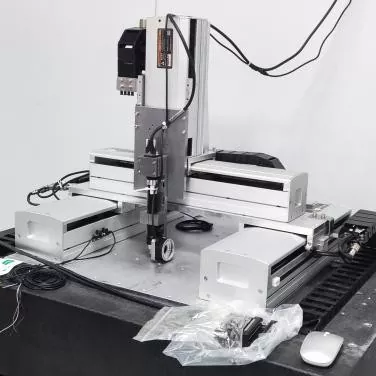

Lineaarimoottoriin perustuen olemme myös kehittäneet ja valmistaneet erilaisia laitteita, kuten erittäin tarkkoja laserleikkauslaitteita sekä visuaalisia tunnistus- ja tarkastuslaitteita.
|
Luokka |
Parametri |
Symboli |
Yksikkö |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Käämityksen tyyppi |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Moottorin tyyppi |
— |
— |
Kolmivaiheinen synkroninen ytimetön 230Vac rms (325Vdc) |
|||||||
|
Suorituskykyparametrit |
Työntövoiman huippu |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Jatkuva työntövoima |
Fc |
N |
30 |
60 |
90 |
120 |
||||
|
|
Suurin nopeus @ 311V |
Vmax |
m/s |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Moottorin voiman vakio |
K |
N/Aseet |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Moottorin vakio |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Sähköiset parametrit |
Huippuvirta |
Ip |
Aseet |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Jatkuva virta |
Ic |
Aseet |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Takaosan sähkömoottorivoiman vakio |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Yksivaiheinen vastus |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Yksivaiheinen kela |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Sähköinen aikavakio |
Te |
ms |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Lämpöparametrit |
Suurin jatkuva teho |
Pc |
W |
49 |
100 |
145 |
195 |
||||
|
|
Lämpövastus |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Mekaaniset parametrit |
Magneettisen raidan paino |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Kelan paino |
WC |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Kelan pituus |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Moottori vetovoima |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Magneettinen nousu |
T |
mm |
30 |
30 |
30 |
30 |
||||
Se tuottaa suoraan lineaarista liikettä ilman välityksen välystä, kulumista, erittäin tarkkaa ja erittäin nopeaa kiihtyvyyttä ja hidastuvuutta, mikä tekee niistä huippuluokan tarkan liikkeenhallinnan ydinkomponentin.
Litografiakoneen vaihe ja maskin kohdistus: nanomittakaavan paikannus, sirujen valmistusprosessien ydin
Kiekkojen siirto, lastujen pakkaus, lajittelu ja teippaus: puhdas ja pölytön, mikronitason toistettava sijoittelu, nopea sykliaika
OLED/LCD-leikkaus, laminointi ja tarkastus: Nopea, vakaa, tärinätön, pitkäiskuinen liitos
PCB:n poraus ja lasermikroreikien käsittely: erittäin tarkka, korkeataajuinen edestakaisin liike
Nopeat 5-akseliset työstökeskukset, erittäin tarkat hiomakoneet/sorvit: Korvaa kuularuuvit, ei välystä, kiihtyvyys 2g+, nopea liike 70 m/min, parantaa merkittävästi pinnan viimeistelyä ja koneistustehokkuutta
Portaalijyrsintä, laserleikkaus/kaiverrus, leimaus: Korkea dynaaminen vaste, pitkä isku, vähän huoltoa
Tarkkuusmuottien, optisten komponenttien ja ilmailuteollisuuden osien erittäin tarkka koneistus
Litiumparistot: Elektrodien pinoaminen, stanssaus, käämitys, elektrolyytin ruiskutus, pakkaus ja ulkonäön tarkastus; ±0,01 mm korkean tarkkuuden pinoaminen, mikä nopeuttaa tuotantoa ja lisää energiatiheyttä.
Aurinkosähkö: Kennojen lajittelu, EL-testaus ja erittäin tarkka kohdistus lankahitsauskoneilla.
Vetypolttokennot ja energian varastointimoduulit: Tarkkuusasennus
CT/MRI-skannaustaulukot: Hidas ja vakaa toiminta, alhainen melu, erittäin pitkä käyttöikä, tarkka edestakaisin paikannus
Minimaaliinvasiiviset kirurgiset robotit, mikrokirurgiset manipulointialustat: Millinewton-tason voimanhallinta, mikrometritason paikannus
DNA-sekvensointi, biologisten näytteiden analyysi, tarkkuushammaslääketieteen laitteet, in vitro -diagnostiikkainstrumentit
Nopeat sijoituskoneet, annostelukoneet, asennuskoneet, FPC joustava piirilevyliitos
Matkapuhelin/puolijohdemoduulin kokoonpano, näkötarkastus, nopea lajittelu
3D-tulostus, tarkkuusmetallin ruiskupuristus pick-and-place
Lineaariset moottoriajoneuvot, pikaraitiovaunut, metrojunat: Vahva kiipeilykyky, tiukka kääntösäde, alhainen melu ja huoltovapaa toiminta
Magneettiset levitaatiojunat, älykkäät Maglev-kuljetinlinjat, AGV:n nopea käsittely
Automaattiset asemaovet, älykkäät radantarkastuslaitteet
Workshop Magnetic Levitation joustava kuljetinlinja: itsenäiset vaunut, muuttuva nopeus ja telan vaihto, nopea lajittelu, pölytön puhdastila
Automaattinen varasto: nopea nosto, nopeat lajittelukoneet, älykäs pikalajittelu
Ohjusten/lentokoneiden tärinätestitelineet, sähkömagneettinen katapulttisimulaatio
Satelliittiantennin käyttöönotto, ilmailuventtiilien tarkkuusohjaus, lentokoneiden kuormitustestaus
Yliopiston tarkkuusoptiset alustat, nanomittakaavalaitteet, korkean ja matalan lämpötilan äärimmäisen ympäristön liikealustat
Tarkkuuskoordinaattimittauskoneet, ritilän tarkastustasot
Tarkkuussiirtymävaiheet optisiin linssien tarkennus- ja litografiakoneisiin
Tarkkuuspaino-, silkkipaino- ja korkean tarkkuuden liimauslaitteet

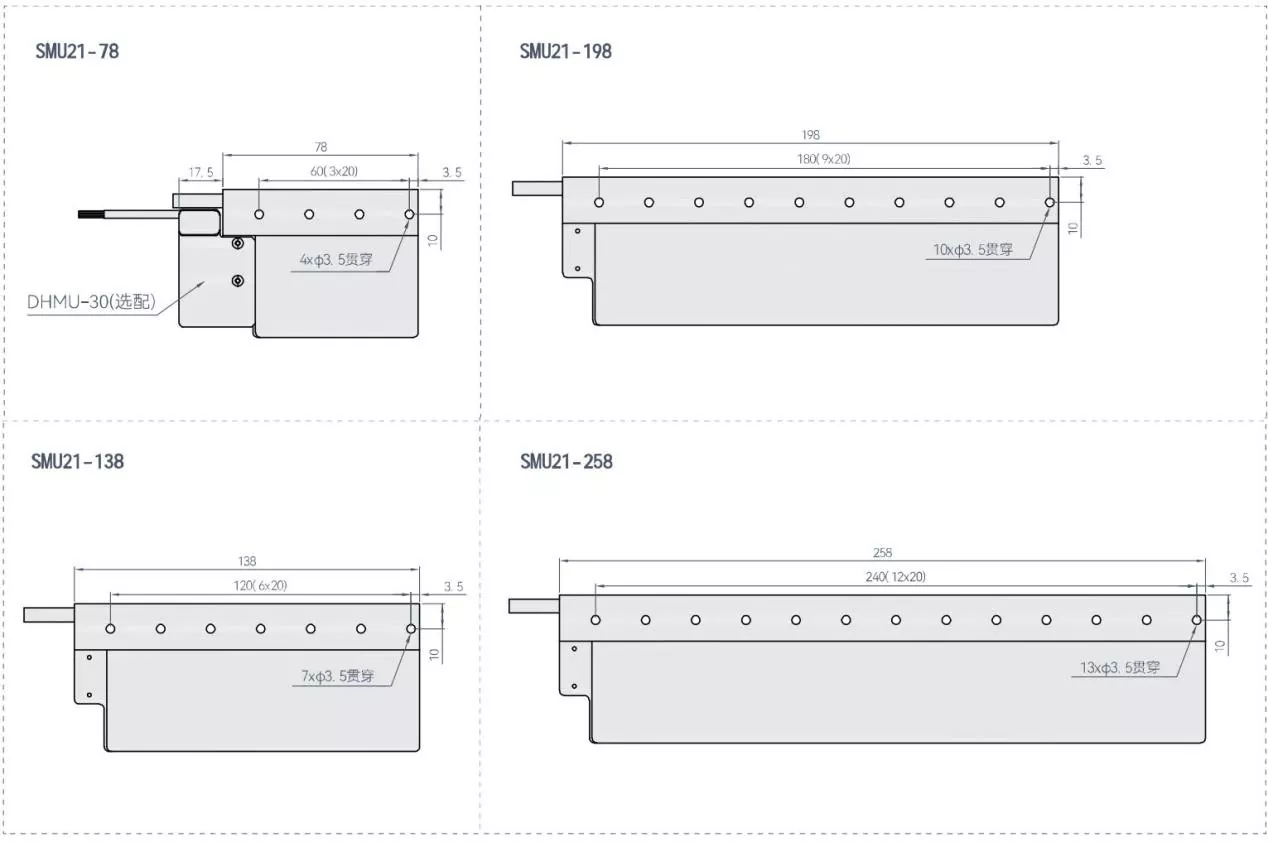

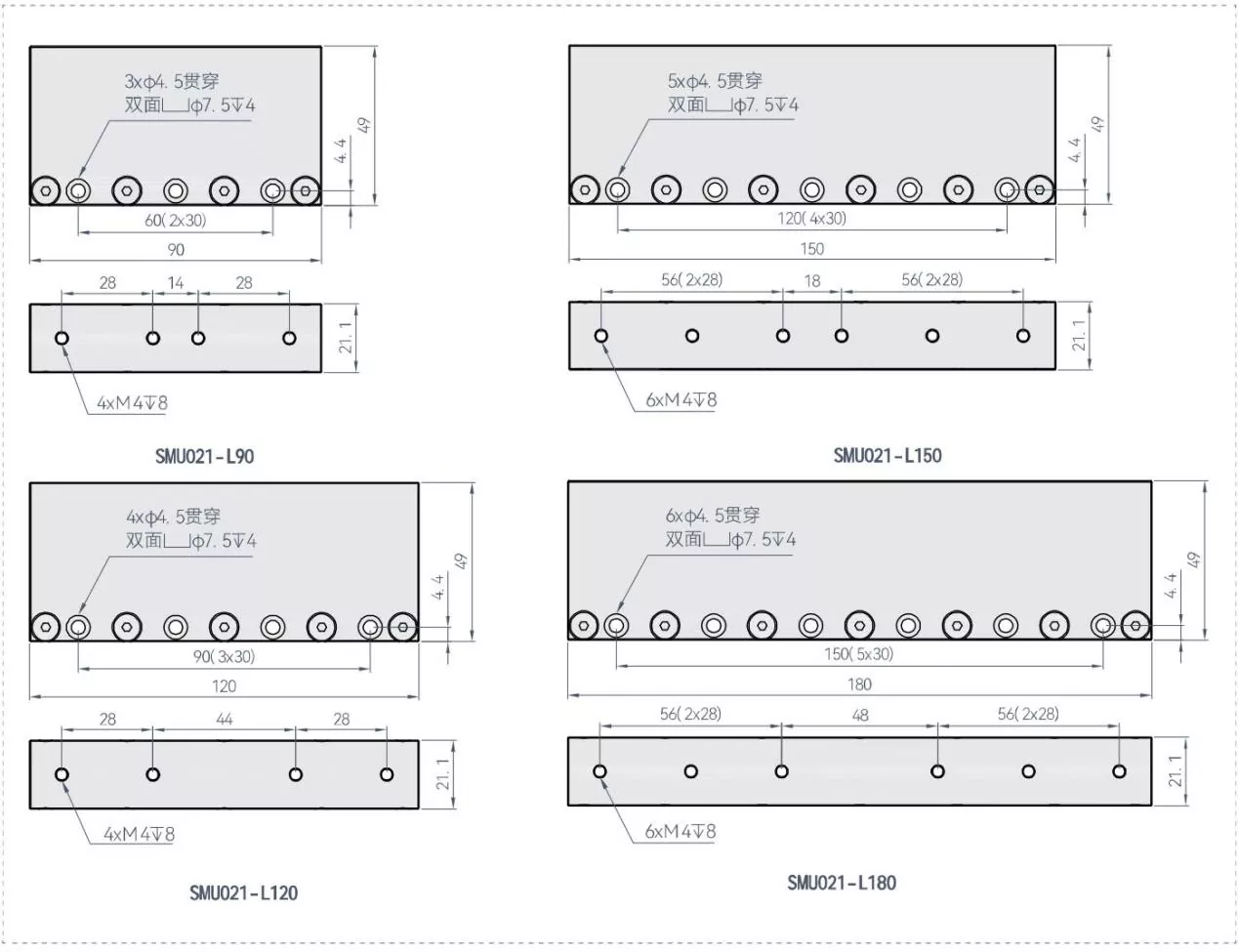

koko / mm
SMU21 liikkuvan koko
Staattorin koko SMU21

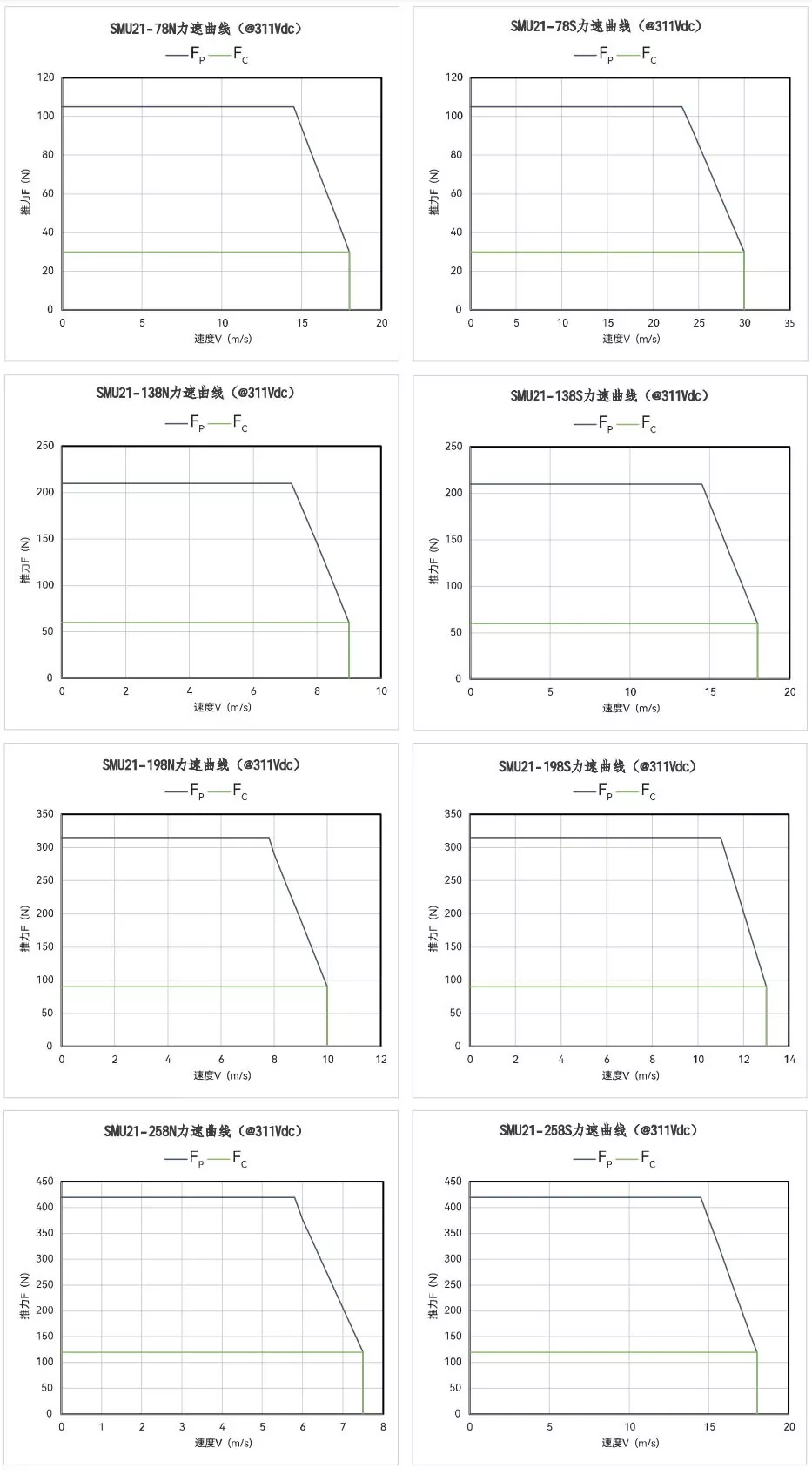

SMU21 F-V käyrä
