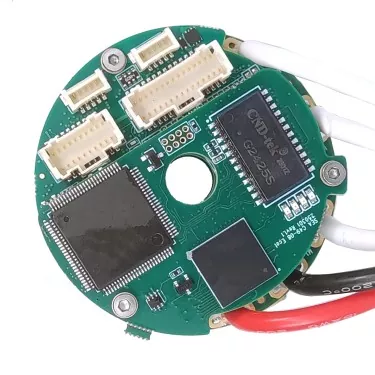

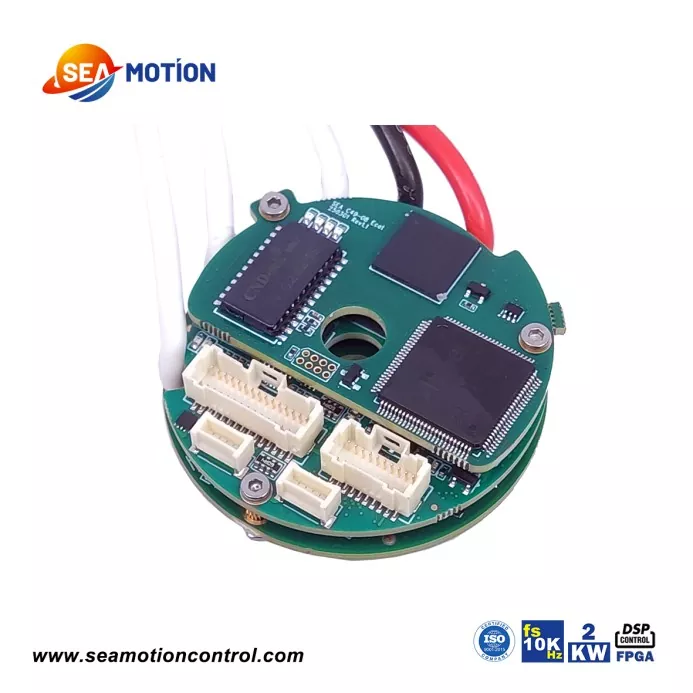

SEA C49 ympyrämatalajännitteinen DC-servokäyttö on SEA MOTION Ring -sarjan pienin tuote. Se käyttää edelleen DSP+FPGA-arkkitehtuuria, mikä antaa sille erittäin tehokkaat tietojenkäsittelyominaisuudet. SEA C49 tukee EtherCAT- ja CANopen-väyläviestintäprotokollia ja tukee palautetta useilta pääantureilta. SEA C49:ssä on 6 digitaalista tuloporttia ja 2 digitaalista lähtöporttia.

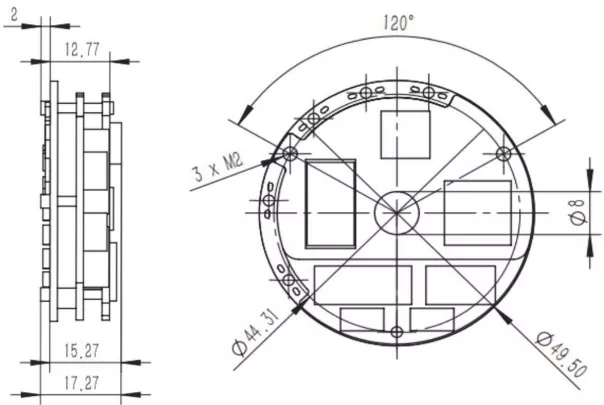

Ontto rengasrakenne mahdollistaa tuotteen helpon asentamisen moottoreihin ja liitosmoduuleihin.

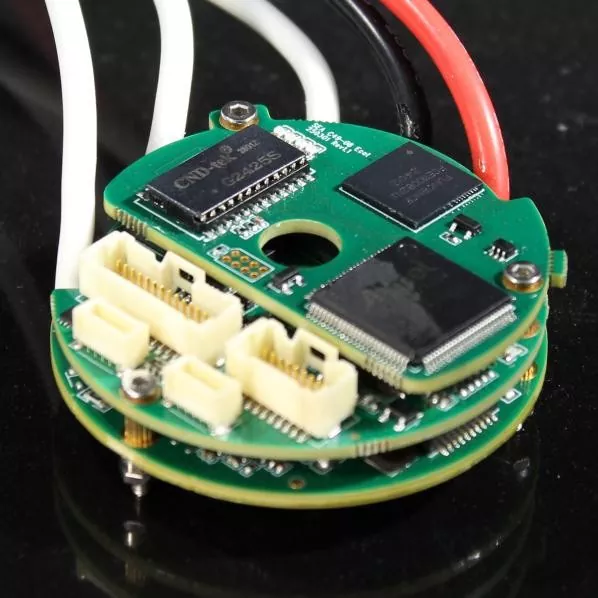

Nimellisvirralla mitattuna SEA C49 tukee maksimiväylävirtaa 25 A, mikä vastaa 17,7 A:n tehollista jatkuvaa virtaa, ja jatkuvaa enimmäislähtötehoa 2000 W. C49:n rakenne jatkaa alemman tehomoduulin suunnittelua, taajuusmuuttajamoduuli ja ohjausmoduuli on järjestetty peräkkäin ylöspäin.
Rengasmaisen onton rakenteen suurin etu on sen soveltuvuus pyöreisiin tuotteisiin, kuten DC-servomoottoreihin ja nivelmoduuleihin.
|
Parametri |
Yksikkö |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
|
Pienin syöttöjännite |
VDC |
11 |
|||||
|
Nimellissyöttöjännite |
VDC |
85 |
|||||
|
Suurin syöttöjännite |
VDC |
95 |
|||||
|
Suurin jatkuva teho |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
|
Tehokkuus (nimellisteho) |
% |
95 |
|||||
|
Suurin lähtöjännite |
V |
Jopa 96 % DC-välipiirin jännitteestä |
|||||
|
Nimellinen tasavirta |
A |
1 |
3 |
6 |
10 |
15 |
25 |
|
Tehokas jatkuva virta (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
|
Nykyinen huippu (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
SEA C49:n väylän nimellisvirta on 1–25 A, jatkuva tehollinen virta 0,7–17,7 A ja suurin jatkuva lähtöteho 80–2000 W.
Kuten muutkin SEA MOTION -sarjan tuotteet, SEA C49 tukee palautetta absoluutti-, inkrementti-, Hall-, analogi- ja resolvereista. Se tukee myös kaksoispalautetta, joko inkrementaalista + absoluuttista tai Hall + absoluuttista.
Tietojenkäsittelyn kannalta SEA C49:n virtasilmukan kaistanleveys on suurempi kuin 4 kHz:n suljettu silmukka, virran näytteenottoaika on 40-125 μs, virran näytteenottotaajuus 25 kHz ja virran kommutointitaajuus 3 kHz.
Kuten kaikkia SEA MOTION -sarjan pienjännitteisiä DC-servokäyttöjä, SEAC49:ää voidaan soveltaa lähes kaikkiin huippuluokan sovelluksiin. Siinä on toroidinen ontto ydin, pieni koko, suuri teho ja se tukee useimpia kooderin palautemenetelmiä, mukaan lukien kaksoispalautus.
Tuotteella on suuri kaistanleveys ja lineaarisuus, ja SEA C49 tarjoaa jatkuvan maksimilähtötehon 2000 W. Muut SEA MOTION -sarjan tuotteet tarjoavat kuitenkin vielä suuremman lähtötehon ja tukevat suurempia virtoja.
1. Tehokkaat integroidut servomoottorit;
2. Liitosmoduulit

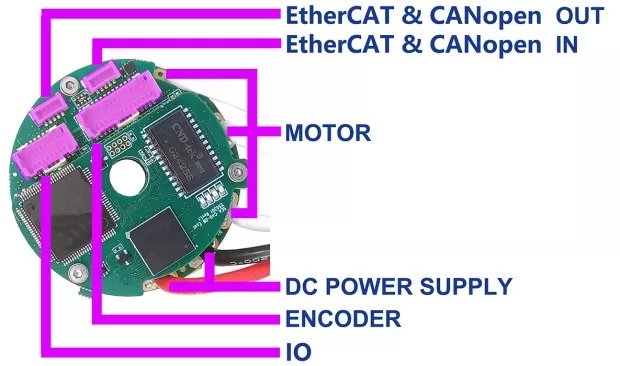

SEA C49 -rajapinnan määritelmä
