Kompaktit DC-servokäytöt

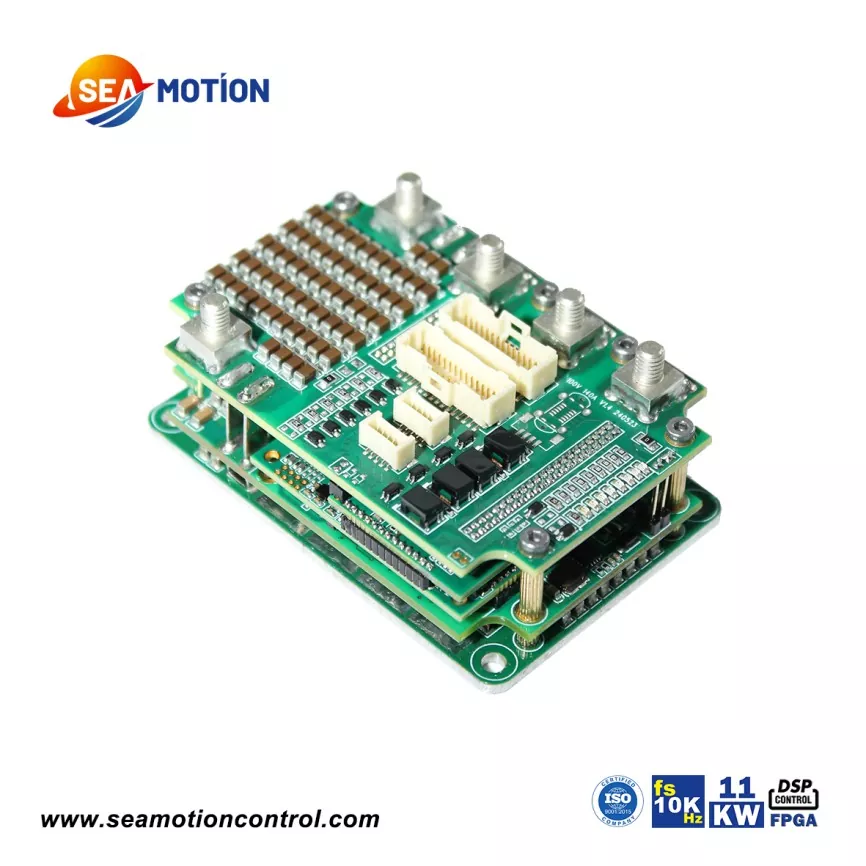

SEA 140A Compact DC -servokäytöt tarjoavat vertaansa vailla olevan kompaktin koon ja tehokkaat tiedonkäsittelyominaisuudet. Kuten SEA1-80A, myös SEA140A perustuu DSP+FPGA-arkkitehtuuriin.

Tämä antaa tuotteelle erittäin tehokkaat tietojenkäsittelyominaisuudet – suuri kaistanleveys, korkea vaste ja rinnakkaistietojen käsittely. SEA140A:n nykyisen silmukan näytteenottotaajuus saavuttaa myös 10 kHz, jolla on poikkeuksellinen lineaarisuus.

Jatkuvan tehollisen lähtötehon osalta SEA140A saavuttaa 11 kW. Tämän ansiosta tuotteemme voivat käyttää tehokkaampia moottoreita, joiden väylävirta on 140 A. Enkooderipalautteen osalta tuemme lähes kaikkia suosittuja enkooderipalautetyyppejä. SEA140A tukee myös inkrementaalista + absoluuttista kaksoispalautetta ja ratkaisijaa + absoluuttista kaksoispalautetta.

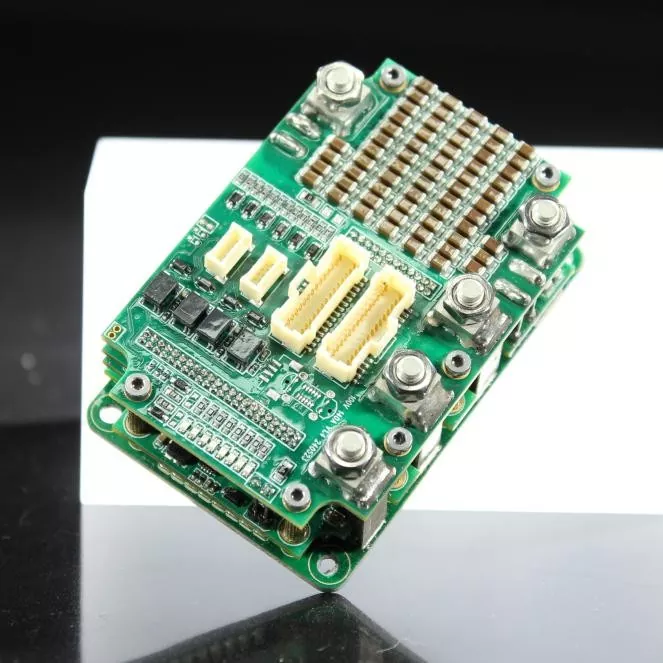

SEA MOTION -sarjan tehokkaat kompaktit DC-servokäytöt käyttävät 8-12-kerroksista piirilevyprosessia. Tuotteet käyttävät pinottua, niitattua rakennetta, joka perustuu toimintoihin – alimmassa kerroksessa on tehomoduuli, seuraava kerros taajuusmuuttajamoduuli, seuraava kerros ohjausmoduuli, seuraava kerros viestintämoduuli ja yläkerros liitäntäkortti. Tämän rakenteen etuja ovat suuri komponenttitiheys, mikä mahdollistaa erittäin pienen tuotekoon; toiminnallinen osiointi minimoi häiriöt; ja pohja alumiinisubstraatti parantaa tehokomponenttien lämmönpoistoa. Haittoja ovat korkeammat tuotantokustannukset ja pidemmät kehityssyklit.

Tuoteparametri (erittely)

SEA140A:n suurimmat väylävirrat ovat 140A, 160A ja 40A, mikä vastaa 100V, 80V ja 200V maksimijännitteitä. Väylävirralla 140A jatkuva tehollinen lähtövirta on 99A ja suurin jatkuva lähtöteho saavuttaa 11kW. On tärkeää huomata, että suurin jännite, johon viittaamme, on suurin jännite, jonka tuote voi kestää. Tuotteen ei yleensä pitäisi toimia korkeimmalla jännitteellä pitkiä aikoja. Suosittelemme käyttöjännitettä minimisyöttöjännitteen ja nimellissyöttöjännitteen välillä.

Tuotteen ominaisuus ja sovellus

Kuten kaikki tehokkaat kompaktit DC-servokäytöt SEA MOTION -sarjassa, SEA140A:ta voidaan soveltaa lähes kaikkiin huippuluokan sovelluksiin. Siinä on pieni koko, suuri virtakapasiteetti, suuri lähtöteho ja se tukee käytännössä kaikkia kooderien palautetyyppejä, mukaan lukien inkrementti + absoluuttinen tai resoluutio + absoluuttinen kaksoispalaute.

Suuren kaistanleveyden, korkean lineaarisuuden ja korkean vasteen ansiosta SEA140A tarjoaa suuremman jatkuvan lähtötehon verrattuna SEA1-80A:han. T&K-osastomme tutkii parhaillaan piikarbidin massatuotantoa tehokomponenttina. Piikarbidin käyttöönotto parantaa entisestään tuotteen suorituskykyä.

SEA140A:n pääsovellukset ovat seuraavat:

1. Tehokkaat integroidut servomoottorit;

2. Levysoittimet ja liikkeen simulointilaitteet;

3. Integroidut piiri- ja puolijohdelaitteet, kuten laitteet, joihin liittyy materiaalinkäsittelyä ja jotka vaativat suuria kuormia;

4. Teollisuuden automaatiolaitteet;

5. Erikoisajoneuvot ja -laitteet, kuten autonomiset ajolaitteet;

6. Suuret automaattitrukit

Tuotantotiedot

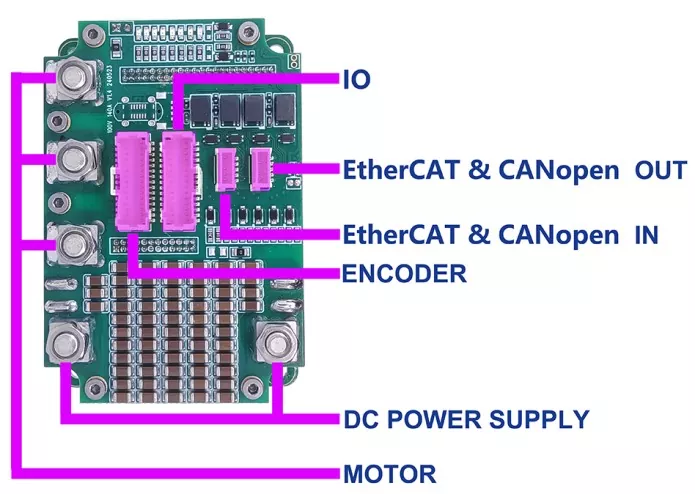

SEA 140A kompaktin tasavirtaservokäytön liitännän määritelmä

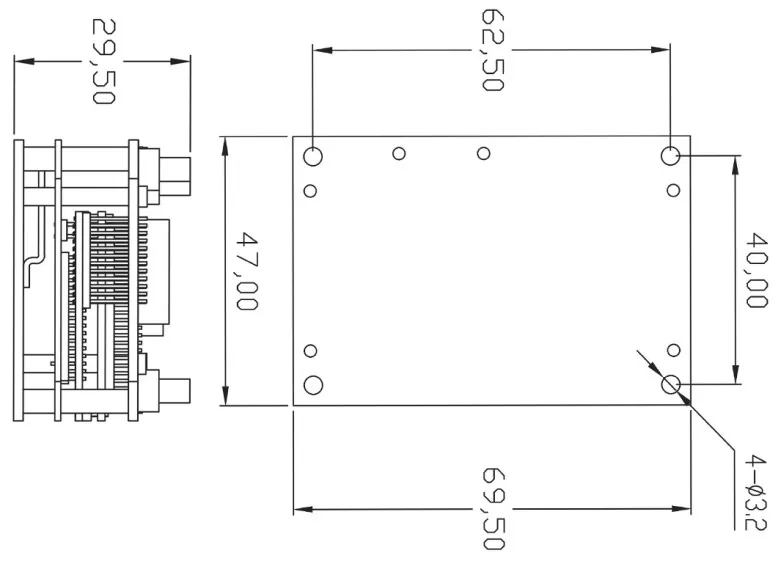

Tuotteen koko / mm
