Korkean tarkkuuden DC-servokäytöt

SEA C68 pyöreät High Precision DC -servokäytöt kuuluvat SEA MOTION -pyöreäsarjaan. Kuten kaikki SEA MOTION -sarjan tuotteet, se käyttää DSP+FPGA-arkkitehtuuria. Tämä arkkitehtuuri tarjoaa poikkeuksellisia tietojenkäsittelyominaisuuksia. SEA C68 tukee EtherCAT- tai CANopen-väyläviestintäprotokollia ja erilaisia ​​päävirtaantureiden palautetta. Mitä tulee digitaalisiin tuloihin ja ulostuloihin, SEA C68:ssa on 6 digitaalista tuloporttia ja 2 digitaalista lähtöporttia.

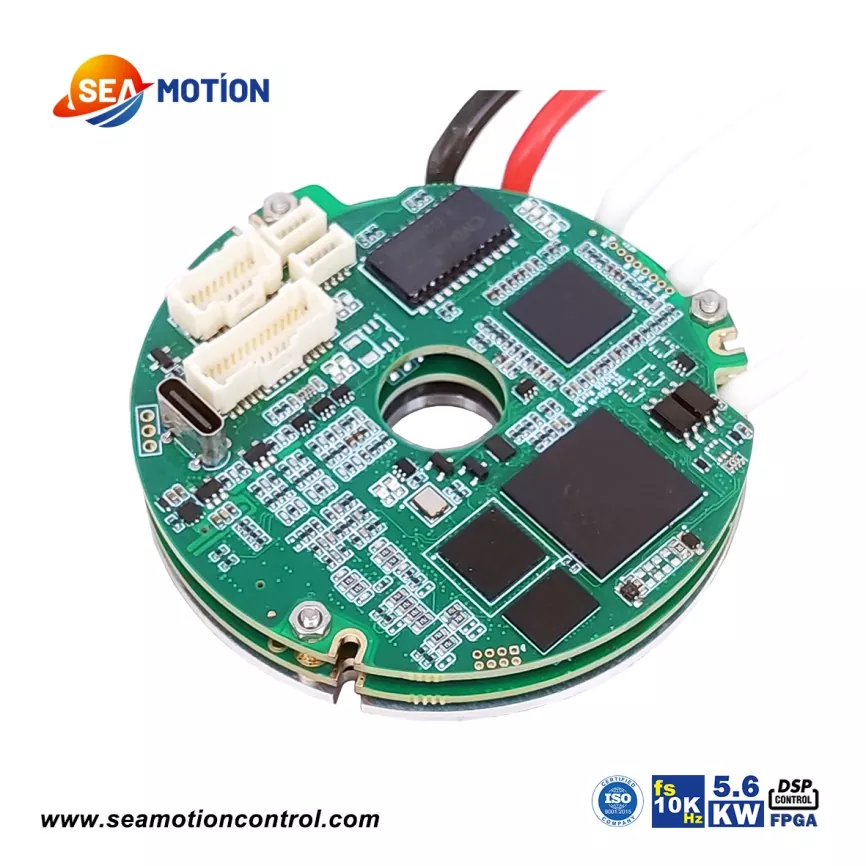

SEA C68:n ulkohalkaisija on 68 mm ja rakenne ontto. Tuote on jaettu kolmeen kerrokseen. Alimmassa kerroksessa on tehomoduuli, jossa on tehokomponentit; keskimmäinen kerros sisältää käyttömoduulin; ja yläkerros sisältää ohjaus- ja viestintämoduulit sekä erilaisia ​​rajapintoja.

Tuoteparametri (erittely)

SEA C68:n väylän nimellisvirta on 1–80 A, jatkuva tehollinen virta 0,7–56,5 A ja jatkuva enimmäislähtöteho 5 600 W. SEA C68:n BOM on identtinen SEA 1-80A:n kanssa. Mitä tulee anturin takaisinkytkentätyyppeihin, SEA C68 tukee palautetta absoluuttiantureista, inkrementtiantureista, Hall-antureista, analogisista signaaleista ja resolvereista. Kuten SEA 1-80A, myös SEA C68 tukee inkrementaalista + absoluuttista kaksoispalautetta tai resoluutiota + absoluuttista kaksoispalautetta.

Tuotteen ominaisuus ja sovellus

Kuten kaikkia SEA MOTION -sarjan High Precision DC -servokäyttöjä, SEA C68:aa voidaan käyttää lähes kaikilla huippuluokan valmistusalueilla. Siinä on ontto toroidinen rakenne, väylän maksimivirta 80A ja jatkuva enimmäislähtöteho 5600W. SEA C68 tukee erilaisia ​​enkooderipalautteita, siinä on IO- ja STO-liitännät ja se tukee jopa -45 °C:n ympäristön lämpötiloja.

Siinä on ontto toroidinen rakenne, pieni koko, suuri teho ja tuki useimpien enkooderipalautteiden, mukaan lukien kaksoispalautteen, tuki.

Tuotteella on suuri kaistanleveys ja lineaarisuus, jotka ovat keskeisiä parametreja taajuusmuuttajan suorituskyvyn arvioinnissa.

SEA C68:n pääsovellukset ovat seuraavat:

1. Tehokkaat integroidut servomoottorit;

2. Suorituskykyiset liitosmoduulit

Tuotantotiedot

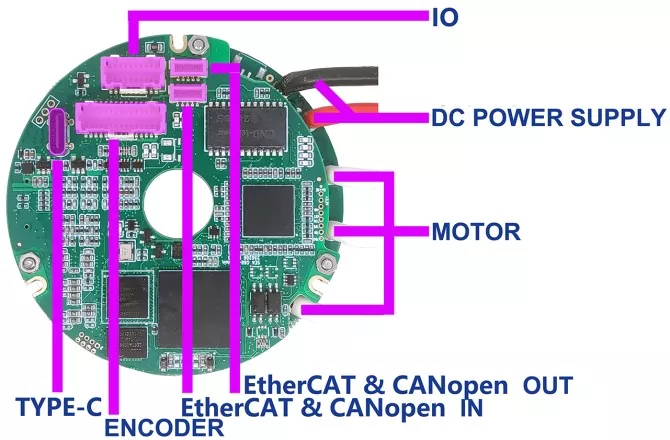

SEA C68:n rajapinnan määritelmä

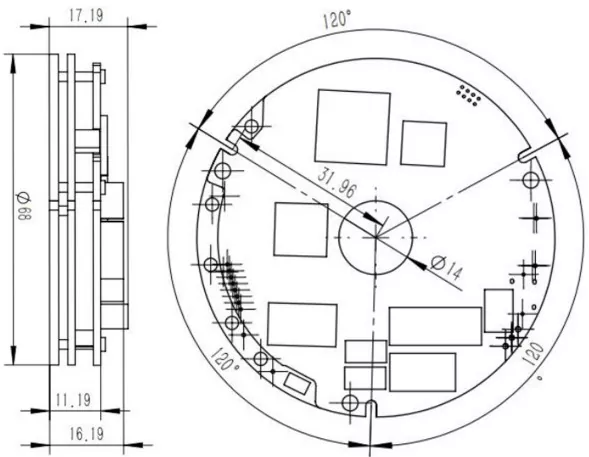

Tuotteen koko / mm
