Korkean tarkkuuden magneettinen induktiotekniikka; Yksi- tai monikierrosenkooderi;
Analoginen virtalähtö 4-20mA, 0-20mA tai jännitelähtö 0-10V, 0-5V;
Inkrementaalinen signaali TTL tai HTL voidaan lisätä; Yhden kierroksen resoluutio jopa 16 bittiä, usean kierroksen resoluutio jopa 14 bittiä;
Ylivoimainen iskun- ja tärinänkestävyys;
Käänteinen oikosulkusuojaus ja oikosulkusuojaus vähentävät asennusvirheiden vaikutusta.

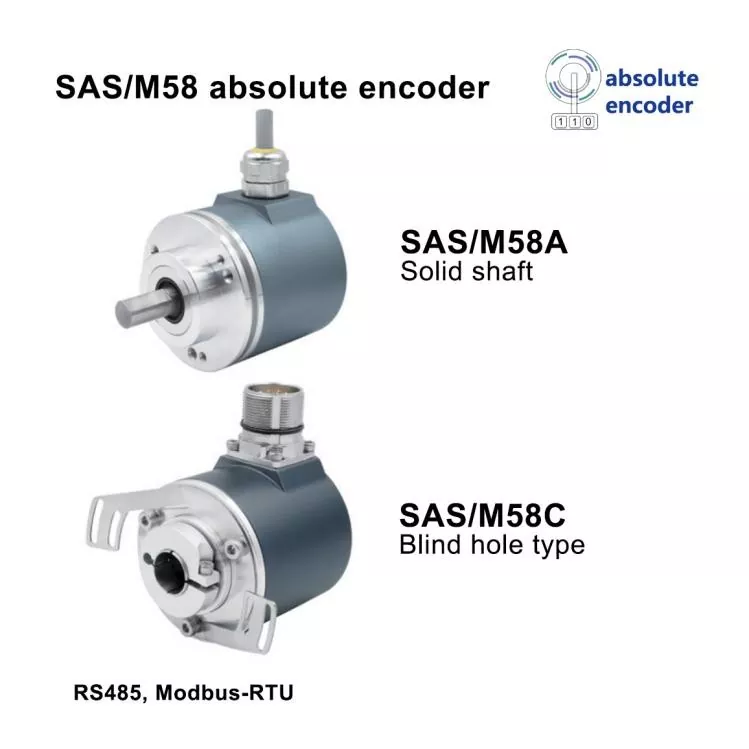

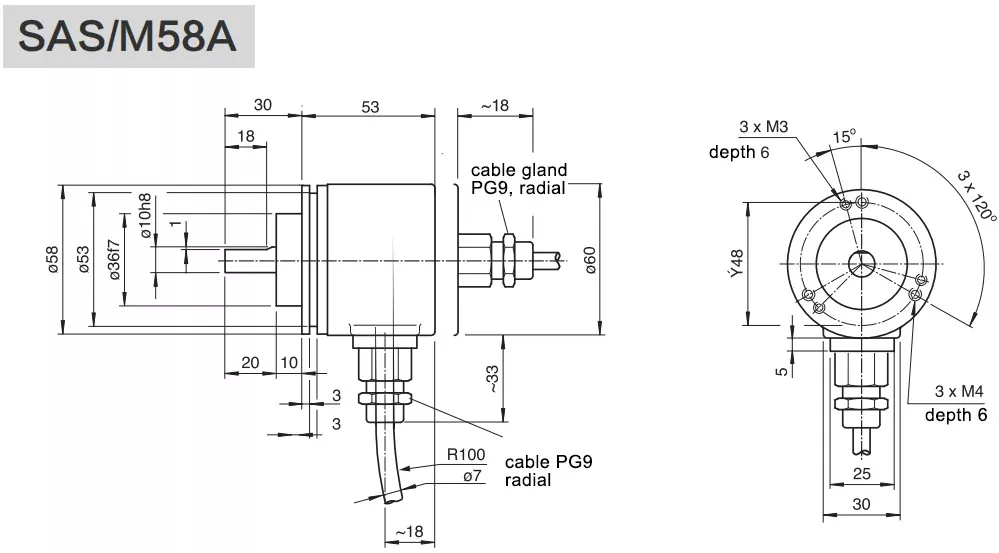

| Malli nro | SAS/M58A / SAS/M58C |

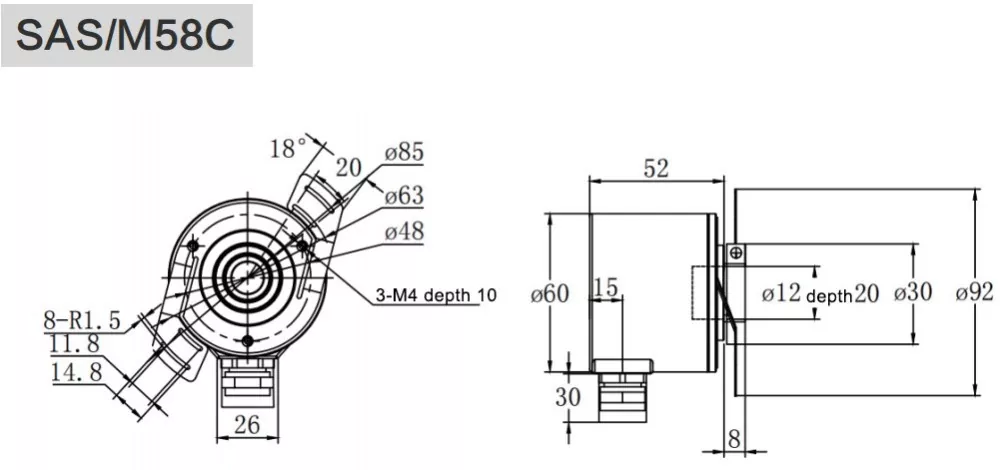

| Laippa | ø58mm Kiinteä akseli kiristyslaipalla / ø58mm sokea reikä |
| Karan koko | ø6,8,10,12,15mm Muokattavissa |
| Kuoren materiaali | Alumiini (ruostumaton teräs valinnainen) |
| Signaalin lähtöliitäntä | RS485 Ilmainen protokolla, RS485+inkrementaalinen valinnainen |
| Modbus-RTU,Modbus-RTU+inkrementaalinen valinnainen | |
| Tiedonsiirtonopeus / bps | 4800;9600;19200;38400;57600;115200 |
| Osoitealue | 0-99 |
| Lähtöpiiri | Yhteensopiva RS485-standardin kanssa, optoerotin sähköinen eristys |
| Absoluuttinen tyyppi | Yksi kierros / monikierros |
| Virtajännite | Vakio 10-30VDC, 5VDC tai 5-30VDC |
| Yhden kierroksen resoluutio | Vakio 12-bittinen 4096,13-bittinen 8192, 16-bittinen 65536,18-bittinen 262144, max 21-bittinen |
| Käännöksiä | 1 (yksi kierros), monikierros standardi 12 bit 4096, monikierros max 14 bit 16384 |
| Ei kuormitusvirtaa | ≤30mA |
| Tietojen päivitys | Yksi kierros <15us ; monikierros <1ms |
| Signaalin ilmastointi | Kierrosten kokonaismäärää voidaan säätää mielivaltaisesti; kunkin kierroksen vastaava arvo, suunta, esiasetettu sijainti ja ulkoinen nollapiste ovat säädettävissä; Tiedonsiirtonopeus, viestintäosoite, toimintatila jne. |
| Koodaus | Heksadesimaali |
| Käänteisen napaisuuden suojaus | Kyllä |
| Oikosulkusuojaus | Kyllä |
| Salaman ja staattisen sähkön suojaus | Kyllä |
| Max nopeus | 6000 rpm |
| Karan kuormitus | Säteittäinen 200N, aksiaalinen 100N |
| Suojaus | IP65, IP68 |
| Käynnistysmomentti | <0,01 Nm |
| Työlämpötila | -30 ℃ ~ +85 ℃ (-40 ℃ ~ 85 ℃ valinnainen) |
| Varastointilämpötila | -40 ℃ ~ +100 ℃ |
| Iskunkestävyys | 1000m/s2,6ms (100g) |
| Tärinänvaimennus | 20 g |

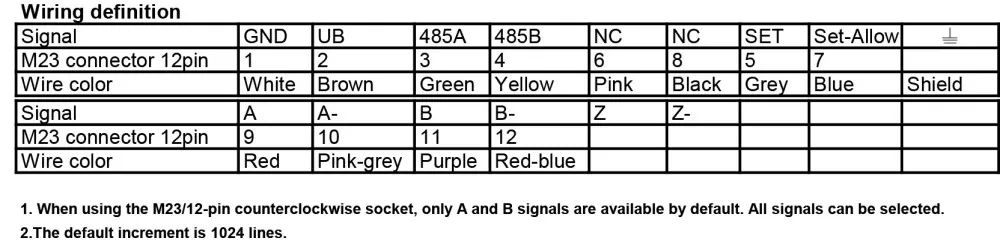

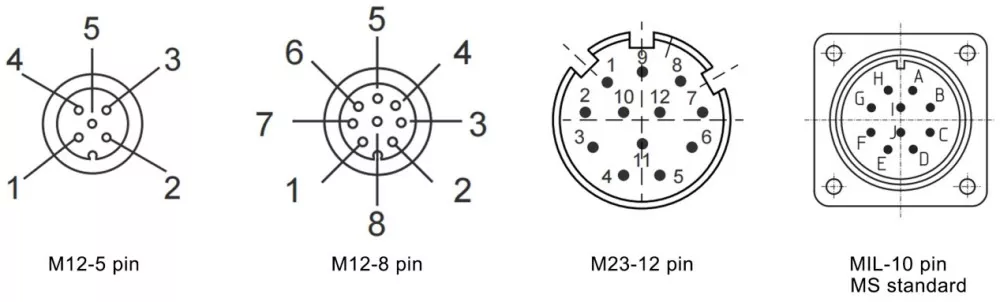

| Yhteysmenetelmä | 4x2x0,2-8-napainen suojattu kaapeli, M12-5-ytiminen, M12-8-sydäminen, M23-12-sydäminen uroslaippaliitin |
| Lähtevä menetelmä | Radiaalinen sivulähtö, aksiaalinen takaulostulo |
| Valinnainen | Inkrementaalinen lähtö TTL/RS422, HTL/push-pull |
| Inkrementaalinen signaali | A+ A- B+ B- Z+ Z- |
| Pulssit per kierros | 1 ~ 4096 pulssia valinnainen (vakio 1024,2048,4096) |
Tämän ulkohalkaisijaltaan 58 mm:n RS485-ulkohalkaisijan raskaan, absoluuttisen monikierrosmagneettisen kooderin ydinetu on sen standardinmukaisessa RS485-lähtöliitännässä, joka tukee pitkän matkan signaalin siirtoa vahvalla sähkömagneettisten häiriöiden vastaisella kyvyllä välttäen tehokkaasti signaalin vaimenemisen ja vääristymisen monimutkaisissa teollisuuden sähkömagneettisissa ympäristöissä. Sen absoluuttinen monikierrosmagneettinen mittaustekniikka varmistaa tarkan sijaintitietojen tallennuksen ilman nollapoikkeamaa sähkökatkon jälkeen, mikä mahdollistaa pysähtymättömän asennonvalvonnan. Vahva metallikotelo ja IP65-IP68-täyssuojarakenne kestävät pölyn, vesihöyryn, kemiallisen öljyn ja syövyttävien kaasujen eroosiota raskaassa teollisuudessa. Useat asennusrakenteet ja liitäntätavat mahdollistavat joustavan ja nopean asennuksen paikan päällä. Sisäänrakennettu erittäin luotettava redundanttitoiminto välttää tehokkaasti laitteiden toimintahäiriöt, jotka johtuvat yksittäisestä signaalivirheestä. Vakaalla 12-16-bittisellä resoluutiolla ja kaksinkertaisella yhden/monin kierroksen datasynkronisella lähdöllä se mukautuu täysin raskaan teollisuuden laitteiden korkean luotettavuuden ja alhaisen tarkkuuden mittausvaatimuksiin. Viralliset sertifioinnit takaavat sen teollisuustason ympäristöön sopeutuvuuden ja toiminnan vakauden.
Tämä RS485-lähtöinen raskaan käytön anturi on räätälöity raskaan teollisuuden laitteisiin, jotka vaativat pitkän matkan signaalinsiirtoa ja korkeaa häiriönestokykyä. Sitä käytetään laajalti teräksen valmistuslinjoilla laitteiden sijaintisignaalien pitkän matkan siirtoon ja kaivosteollisuudessa maanalaisten kaivos- ja kuljetuslaitteiden sijainnin valvontaan. Sitä voidaan soveltaa myös öljykenttien ja petrokemian kenttien laitteisiin, mukaan lukien öljynottokoneet ja jalostuslinjan voimansiirtolaitteet. Lisäksi se tarjoaa vakaan asemapalautteen raskaille metallurgisille laitteille, suurille nostokoneille, voimalaitosten voimantuotantolaitteille ja paperinvalmistuksen tuotantolinjojen voimansiirtojärjestelmille, mikä varmistaa laitteiden jatkuvan ja luotettavan toiminnan monimutkaisissa ja ankarissa teollisuusympäristöissä.
V: Kyllä, tarjoamme täyden valikoiman räätälöityjä palveluja raskaille koodereille, mukaan lukien erityinen akselin koko, resoluutio, kaapelin pituus, kotelorakenne, lämpötilankestävyys, suojausluokka ja erityisprotokollan räätälöinti.
V: Ehdottomasti. Voimme räätälöidä enkooderit korkeita lämpötiloja, alhaisia lämpötiloja, voimakasta tärinää, korroosionestoa, räjähdyssuojaa ja muita äärimmäisiä teollisia työolosuhteita varten vastaamaan paikan päällä olevien laitteiden käyttövaatimuksia.
V: Kaikki räätälöidyt enkooderit noudattavat samoja tiukkoja tuotanto- ja testausstandardeja kuin vakiotuotteet, mukaan lukien ikääntymistesti ja ympäristösimulaatiotesti, jatkuvalla luotettavuudella ja kestävyydellä.
V: Perinteiset räätälöidyt tilaukset 50 kappaleen sisällä vievät noin 25 työpäivää. Monimutkaisessa ei-standardin mukaisessa räätälöinnissa arvioimme ja vahvistamme tarkan toimitusajan teknisten parametrien mukaan.
V: Kyllä. Ammattitaitoinen tekninen tiimimme tarjoaa keskitetysti ratkaisuja parametrien valinnasta, rakenteiden optimoinnista tuotteiden räätälöintiin ja myynnin jälkeiseen tekniseen opastukseen.
