Artikkelin tiivistelmä:
Kehyksettomat vääntömomenttimoottoriton tulossa tärkeä ratkaisu teollisuudelle, joka vaatii kompakteja rakenteita, suurta vääntömomenttia ja erittäin tarkkaa liikkeenohjausta. Toisin kuin perinteiset integroidulla kotelolla varustetut moottorit, kehyksettömät vääntömomenttimoottorit on suunniteltu erillisiksi roottori- ja staattorikomponenteiksi, jotka voidaan integroida suoraan mekaanisiin järjestelmiin. Tämä suunnittelutapa auttaa insinöörejä vähentämään lähetyshäviöitä, parantamaan reagointikykyä ja luomaan pienempiä mutta tehokkaampia laitteita. SEA MOTION tarjoaa edistyneitä liikkeenohjausratkaisuja, jotka on suunniteltu tukemaan korkean suorituskyvyn sovelluksia, joissa tarkkuus, tehokkuus ja luotettavuus ovat tärkeitä.
Tässä artikkelissa kerrotaan, kuinka kehyksettömät vääntömomenttimoottorit toimivat, niiden tärkeimmät edut, sovellusalueet, valintanäkökohdat ja kuinka ne ratkaisevat yleisiä teknisiä haasteita nykyaikaisissa automaatiojärjestelmissä.
Nykyaikaiset teollisuuslaitteet vaativat muutakin kuin yksinkertaisen pyörivän liikkeen. Valmistajat tarvitsevat yhä enemmän liikejärjestelmiä, jotka tarjoavat paremman tarkkuuden, nopeamman vasteen, pienemmät huoltovaatimukset ja paremman tilankäytön. Perinteiset moottorijärjestelmät luottavat usein vaihteistoihin, kytkimiin ja mekaanisiin voimansiirtokomponentteihin voimansiirrossa. Vaikka nämä komponentit voivat saavuttaa vaaditun liikkeen, ne voivat aiheuttaa välystä, kitkaa, tärinää ja tehokkuushäviöitä.
Kehyksetön vääntömomenttimoottori tarjoaa erilaisen lähestymistavan. Poistamalla perinteinen moottorikotelo, akseli ja mekaaninen voimansiirtorakenne, moottorin komponentit voidaan integroida suoraan koneen suunnitteluun. Tämän ansiosta insinöörit voivat luoda kompakteja suoravetojärjestelmiä, joissa ohjausteho on parempi.

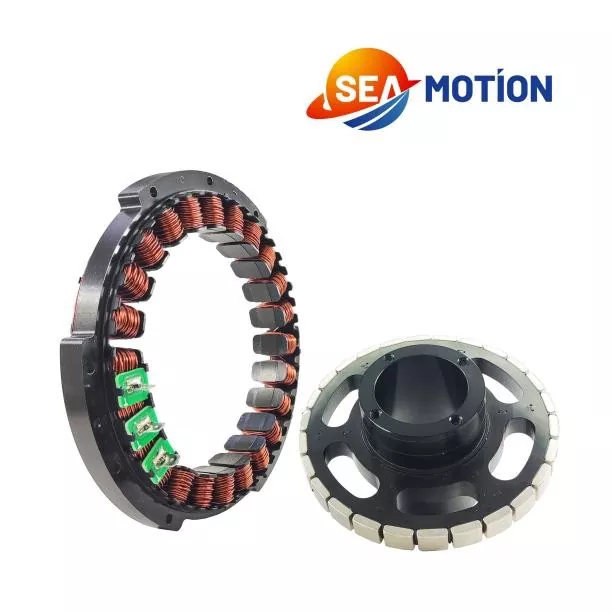

Tyypillinen kehyksetön vääntömomenttimoottori koostuu kahdesta suuresta sähkömagneettisesta osasta: roottorista ja staattorista. Roottori muodostaa magneettisen vuorovaikutuksen staattorin käämien kanssa pyörimismomentin tuottamiseksi. Koska moottori on kytketty suoraan käyttömekanismiin, tarvitaan vähemmän mekaanisia komponentteja, mikä johtaa tasaisempaan toimintaan ja parempaan paikannustarkkuuteen.
Tarkkateollisuudessa, kuten robotiikassa, puolijohdelaitteistoissa, lääketieteellisissä laitteissa, ilmailujärjestelmissä ja automatisoidussa valmistuksessa, tämä suunnittelu tarjoaa merkittäviä etuja. SEA MOTION keskittyy kehittämään tehokkaita liikkeenohjausratkaisuja, jotka auttavat asiakkaita saavuttamaan luotettavan ja tarkan liikesuorituksen vaativissa ympäristöissä.
Kehyksettömän momenttimoottorin toimintaperiaatteen ymmärtäminen auttaa insinöörejä valitsemaan laitteilleen oikean ratkaisun. Työprosessi perustuu staattorin ja roottorin väliin muodostuvaan sähkömagneettiseen voimaan.
Staattorissa on sähkökäämit, jotka luovat pyörivän magneettikentän, kun virta kulkee niiden läpi. Roottori sisältää kestomagneetteja, jotka ovat vuorovaikutuksessa tämän magneettikentän kanssa. Tämä vuorovaikutus synnyttää vääntömomentin, mikä saa roottorin pyörimään.
Toisin kuin perinteiset servomoottorit, kehyksettömät vääntömomenttimoottorit eivät sisällä täydellistä ulkoista koteloa tai sisäänrakennettuja mekaanisia komponentteja. Sen sijaan moottorivalmistaja toimittaa optimoidut sähkömagneettiset komponentit, jotka konesuunnittelijat asentavat suoraan omiin laiterakenteisiinsa.
| Komponentti | Toiminto | Tekninen hyöty |
|---|---|---|
| Staattori | Luo sähkömagneettisen pyörivän kentän | Tarjoaa vakaan vääntömomentin muodostuksen |
| Roottori | Muodostaa magneettisen vuorovaikutuksen staattorin kanssa | Antaa suoran pyörimisvoiman |
| Enkooderin palautejärjestelmä | Mittaa asentoa ja nopeutta | Parantaa liikkeen tarkkuutta |
| Servo Drive | Ohjaa virtaa ja moottorin toimintaa | Mahdollistaa tarkan dynaamisen ohjauksen |
Koska moottori ohjaa kuormaa suoraan, järjestelmä välttää monet perinteisten voimansiirtomekanismien aiheuttamat rajoitukset. Tämä suoravetorakenne on erityisen arvokas, kun vaaditaan erittäin tarkkaa sijoittelua ja sujuvaa liikettä.
Oikean moottoritekniikan valinta vaikuttaa suoraan koneen suorituskykyyn, luotettavuuteen ja pitkän aikavälin käyttökustannuksiin. Kehyksettömät vääntömomenttimoottorit tarjoavat useita etuja, jotka vastaavat laitevalmistajien yleisiin haasteisiin.
Automaatiovalmistajille nämä edut voivat tarkoittaa parempaa tuottavuutta ja luotettavampaa laitteiden suorituskykyä.
Kehyksettömien vääntömomenttimoottorien ainutlaatuiset suunnitteluominaisuudet tekevät niistä sopivia monille teollisuudenaloille, jotka vaativat tarkkaa pyörivää liikettä.
| Teollisuus | Sovellusesimerkkejä | Tärkeimmät vaatimukset |
|---|---|---|
| Robotiikka | Robottiliitokset, yhteistyörobotit, robottikädet | Suuri vääntömomentti, kompakti koko, tarkka liike |
| Puolijohteiden valmistus | Kiekkojen käsittelylaitteet ja asemointitasot | Erittäin korkea tarkkuus ja sujuva toiminta |
| Lääketieteelliset laitteet | Tarkkuusskannaus- ja diagnostiikkajärjestelmät | Hiljainen toiminta ja luotettavuus |
| Teollisuusautomaatio | Pyörivät pöydät ja automatisoidut koneet | Nopea vaste ja pitkä käyttöikä |
| Ilmailulaitteet | Tarkat ohjausmekanismit | Kevyt paino ja luotettava suorituskyky |
Robotiikan sovelluksissa kehyksettömät vääntömomenttimoottorit antavat suunnittelijoille mahdollisuuden rakentaa pienempiä ja joustavampia robottiliitoksia. Valmistusjärjestelmissä ne auttavat parantamaan paikannustarkkuutta ja vähentämään tuotantovirheitä.
Sopivan kehyksettömän vääntömomenttimoottorin valinta edellyttää yksityiskohtaista ymmärrystä koneen rakenteesta, käyttöolosuhteista ja suorituskykyvaatimuksista. Sovellukseen sopiva moottori voi parantaa merkittävästi tehokkuutta, tarkkuutta ja tuotteen käyttöikää. Sopimattoman moottorin valinta voi kuitenkin johtaa riittämättömään vääntömomenttiin, ylikuumenemiseen, epävakaaseen toimintaan tai tarpeettomiin kustannuksiin.
Insinöörien tulee arvioida useita tärkeitä tekijöitä ennen kehyksettömän vääntömomenttimoottorin integroimista liikejärjestelmään.
| Valintatekijä | Miksi sillä on merkitystä | Tärkeimmät huomiot |
|---|---|---|
| Vaadittu vääntömomentti | Määrittää, voiko moottori ohjata sovellusta tehokkaasti | Kuorman paino, kiihtyvyysvaatimukset, jatkuva ja huippuvääntömomentti |
| Nopeusvaatimukset | Vaikuttaa järjestelmän yleiseen tuottavuuteen ja vastekykyyn | Suurin pyörimisnopeus, käyttösyklit, dynaaminen suorituskyky |
| Asennustila | Vaikuttaa mekaanisen suunnittelun joustavuuteen | Ulkohalkaisija, moottorin korkeus, integrointimitat |
| Ohjauksen tarkkuus | Määrittää sijainnin suorituskyvyn | Enkooderin resoluutio, palautejärjestelmän yhteensopivuus |
| Lämpötehokkuus | Takaa vakaan pitkän toiminnan | Lämmönpoisto, jäähdytysmenetelmä, työympäristö |
Toinen tärkeä näkökohta on moottorin ja ohjausjärjestelmän yhteensopivuus. Kehyksettömiä vääntömomenttimoottoreita käytetään yleisesti kehittyneiden servokäyttöjen ja korkearesoluutioisten takaisinkytkentälaitteiden kanssa. Oikein sovitettu ohjausjärjestelmä mahdollistaa moottorin sujuvamman toiminnan, nopeamman vasteen ja paremman energiatehokkuuden.
SEA MOTION tarjoaa ammattimaisia kehyksettömiä vääntömomenttimoottoriratkaisuja, jotka on suunniteltu erilaisiin teollisuuden tarpeisiin. Ottamalla huomioon sovellusolosuhteet ja asiakkaan laitteiden tekniset tiedot, voidaan kehittää sopivia moottorikonfiguraatioita luotettavan liikesuorituskyvyn saavuttamiseksi.
Vaikka perinteisiä moottoreita käytetään edelleen laajalti monilla teollisuudenaloilla, kehyksettömät vääntömomenttimoottorit tarjoavat ainutlaatuisia etuja edistyneissä tarkkuussovelluksissa. Erojen ymmärtäminen auttaa valmistajia päättämään, mikä tekniikka vastaa paremmin heidän laitevaatimuksiaan.
| Vertailukohde | Kehyksetön momenttimoottori | Perinteinen moottorijärjestelmä |
|---|---|---|
| Mekaaninen rakenne | Erillinen roottori ja staattori suoraa integrointia varten | Täydellinen moottorikokoonpano kotelolla ja akselilla |
| Vaihteiston osat | Yleensä vaihteistoa tai kytkintä ei tarvita | Usein tarvitaan mekaanisia lisäosia |
| Paikannustarkkuus | Suuri tarkkuus pienentyneen mekaanisen virheen ansiosta | Saattaa kokea takaiskua ja siirtohäiriöitä |
| Asennuksen joustavuus | Erittäin muokattavissa konemalleihin | Rajoitettu moottorin vakiomitoilla |
| Huoltovaatimukset | Pienemmät mekaaniset huoltotarpeet | Muut komponentit saattavat vaatia tarkastusta |
| Sovellusfokus | Tarkkuusautomaatio ja suoravetojärjestelmät | Yleiset teollisuuden kiertosovellukset |
Yksinkertaisiin pyörimissovelluksiin perinteiset moottorit voivat silti tarjota taloudellisen ratkaisun. Kuitenkin, kun laitteet vaativat kompaktia rakennetta, suurta tarkkuutta ja nopeaa dynaamista vastetta, kehyksettömät vääntömomenttimoottorit tarjoavat usein paremman pitkän aikavälin arvon.
Liikejärjestelmän suorituskyky ei riipu pelkästään moottoritekniikasta, vaan myös suunnittelukokemuksesta, tuotteen laadusta ja sovellustuesta. SEA MOTION keskittyy tarjoamaan edistyneitä liikkeenohjaustuotteita, jotka auttavat asiakkaita voittamaan monimutkaiset automaatiohaasteet.
SEA MOTIONin kehyksettömät vääntömomenttimoottorit on suunniteltu sovelluksiin, joissa tarkkuus, tehokkuus ja luotettavuus ovat kriittisiä. Yritys korostaa optimoitua sähkömagneettista suunnittelua, vakaita valmistusprosesseja ja joustavia ratkaisuja erilaisiin teollisuuden tarpeisiin.
SEA MOTIONin kanssa työskentelyn tärkeimmät edut ovat:
Teollisuuden siirtyessä kohti älykästä valmistusta ja automatisoitua tuotantoa korkean suorituskyvyn liikekomponenttien kysyntä kasvaa edelleen. Kehyksettomat vääntömomenttimoottorit tarjoavat tehokkaan tavan parantaa koneen suorituskykyä ja samalla vähentää mekaanista monimutkaisuutta.
Vaikka kehyksettömät vääntömomenttimoottorit vaativat vähemmän mekaanisia komponentteja verrattuna perinteisiin moottorijärjestelmiin, asianmukaiset huolto- ja käyttötavat ovat edelleen tärkeitä vakaan suorituskyvyn saavuttamiseksi.
Oikealla integroinnilla ja huollolla kehyksettömät vääntömomenttimoottorit voivat tarjota tasaisen suorituskyvyn useiden vuosien ajan, mikä auttaa valmistajia parantamaan laitteiden luotettavuutta ja vähentämään seisokkeja.
Kehyksetön momenttimoottori on suorakäyttöinen moottori, joka koostuu erillisistä roottori- ja staattorikomponenteista ilman perinteistä moottorikoteloa. Se on integroitu suoraan koneen rakenteeseen korkean vääntömomenttitiheyden, tarkan liikkeenhallinnan ja joustavan asennuksen aikaansaamiseksi.
Robottijärjestelmät vaativat kompakteja, kevyitä ja erittäin tarkkoja liikeratkaisuja. Kehyksettomat vääntömomenttimoottorit tarjoavat suoravetoisen vääntömomentin, vähentävät mekaanisia vaihteistovirheitä ja mahdollistavat pienempiä robottiliitoksia.
Monissa tarkkuussovelluksissa kehyksettömät vääntömomenttimoottorit voivat parantaa järjestelmän tehokkuutta, koska ne vähentävät mekaanisia voimansiirtohäviöitä. Kokonaistehokkuus riippuu kuitenkin koko liikejärjestelmän suunnittelusta, käyttöolosuhteista ja ohjausstrategiasta.
Teollisuudet, kuten robotiikka, puolijohteiden valmistus, lääketieteelliset laitteet, ilmailu ja teollisuusautomaatio, käyttävät yleisesti kehyksiä sisältämättömiä momentimoottoreita, koska nämä alat vaativat tarkkoja, luotettavia ja kompakteja liikeratkaisuja.
Valintaprosessissa tulee ottaa huomioon vääntömomenttivaatimukset, nopeus, asennusmitat, lämpöolosuhteet, ohjauksen yhteensopivuus ja tarkkuusvaatimukset. Työskentely kokeneen toimittajan, kuten SEA MOTIONin, kanssa voi auttaa varmistamaan, että valittu moottori sopii sovellukseen.
Kehyksettomat vääntömomenttimoottorit ovat tärkeä edistysaskel nykyaikaisessa liikkeenohjaustekniikassa. Yhdistämällä suoran käytön suorituskyvyn, kompaktin integroinnin ja suuren tarkkuuden ne auttavat valmistajia luomaan tehokkaampia ja luotettavampia laitteita.
Perinteisiin moottorijärjestelmiin verrattuna kehyksettömät vääntömomenttimoottorit vähentävät mekaanista monimutkaisuutta ja parantavat reagointikykyä ja paikannustarkkuutta. Ne ovat erityisen arvokkaita teollisuudelle, jossa jokainen liike on hallittava poikkeuksellisen tarkasti.
SEA MOTIONjatkaa ammattimaisten kehyksettömien vääntömomenttimoottoriratkaisujen tarjoamista asiakkaille, jotka etsivät edistynyttä liiketehoa. Kehitetäänpä sitten robotiikkaa, automaatiolaitteita tai tarkkuuskoneita, oikean moottoritekniikan valinta voi parantaa merkittävästi järjestelmän suorituskykyä ja kilpailukykyä.
Jos etsit luotettavaa kehyksetöntä vääntömomenttimoottoriratkaisua, joka on räätälöity käyttötarpeisiisi, ole hyväota meihin yhteyttätänään. SEA MOTION on valmis tarjoamaan ammattimaista tukea ja auttamaan sinua rakentamaan tehokkaamman liikkeenohjausjärjestelmän.
