Koska teollisuusautomaatio vaatii suurempaa tarkkuutta, nopeampia jaksoaikoja ja luotettavampaa liikkeenohjausta,SEA MOTIONtarjoaa edistyneitälineaarinen käyttömoottorivaativiin tarkkuussovelluksiin suunniteltuja ratkaisuja. Muuntamalla sähköenergian suoraan lineaariseksi liikkeeksi nämä moottorit poistavat tavanomaisten mekaanisten voimansiirtokomponenttien tarpeen ajoradalla, mikä auttaa laitevalmistajia parantamaan paikannussuorituskykyä, vähentämään välykseen liittyviä virheitä ja optimoimaan tuotannon tehokkuutta.
Artikkelin tiivistelmä:Lineaarinen käyttömoottori tuottaa suoran, kontrolloidun lineaarisen liikkeen tarkkuusvalmistukseen ja automatisoituihin laitteisiin. Tässä oppaassa kerrotaan, miten tekniikka toimii, verrataan rautasydämiä ja raudattomia malleja, tarkastellaan tärkeitä suorituskykyparametreja ja tutkitaan sovelluksia puolijohteiden valmistuksessa, CNC-koneistuksessa, uuden energian tuotannossa ja teollisissa tarkastuksissa. Siinä hahmotellaan myös käytännön valintakriteereitä, jotka auttavat insinöörejä ja hankintatiimiä löytämään sopivan ratkaisun.
Lineaarinen käyttömoottori on sähkömagneettinen toimilaite, joka tuottaa suoraviivaisen liikkeen suoraan sen sijaan, että se tuottaisi pyörivää liikettä, joka on muutettava palloruuvin, hihnan tai hammaspyörämekanismin kautta. Sitä käytetään laajalti sovelluksissa, joissa tarkka paikannus, nopea kiihtyvyys, sujuva liike ja toistettava toiminta ovat tärkeitä.
Tyypillisessä suorakäyttöjärjestelyssä sähkömagneettinen liikkuva komponentti on vuorovaikutuksessa kestomagneettiradan kanssa työntövoiman tuottamiseksi. Kun moottori on integroitu sopivaan servokäyttöön, asennon takaisinkytkentälaitteeseen ja lineaariohjaimeen, siitä tulee osa ohjattua liikeakselia.
Toisin kuin perinteiset ruuvivetoiset järjestelmät, suorakäyttöinen rakenne poistaa mekaanisen voimansiirron välyksen ajoradalta. Tämä tekee siitä erityisen houkuttelevan sovelluksissa, jotka vaativat toistuvia suunnanmuutoksia, nopeaa paikannusta ja tasaista liikkeen tarkkuutta.
SEA MOTION tarjoaa useita lineaarisia moottorikonfiguraatioita, mukaan lukien SMJ:n litteät magneettiset rautasydämissarjat, SMUC-keskitason magneettiset rautasydämissarjat, SMU-H kahdenväliset magneettiset rautasydänsarjat ja SMU:n kahdenväliset magneettiset rautattomat sarjat. Puolisuljetut SMJE- ja täysin suljetut SMJD-konfiguraatiot ovat myös saatavilla sovelluskohtaisiin vaatimuksiin.
Lisätietoja tuotteesta on SEA MOTIONin lineaarimoottorien tuotesivulla.
Lineaarikäyttöisen moottorin toimintaperiaate perustuu sähkömagneettiseen voimaan. Yhteensopiva servokäyttö syöttää ohjattua sähkövirtaa moottorin käämeille. Tuloksena oleva magneettikenttä on vuorovaikutuksessa kestomagneettien kanssa moottoriradalla, jolloin syntyy lineaarista työntövoimaa.
Ohjain säätää virta- ja liikekomentoja halutun asennon, nopeuden ja kiihtyvyyden mukaan. Kun takaisinkytkentälaite on sisällytetty, ohjausjärjestelmä voi jatkuvasti verrata todellista liikettä tavoiteasentoon ja korjata poikkeamia.
Tyypillinen lineaarinen liikejärjestelmä sisältää seuraavat komponentit:
Koska moottori tuottaa lineaarisen työntövoiman suoraan, se välttää nousuvirheet, välyksen ja voimansiirron yhteensopivuuden, jotka voivat vaikuttaa ruuvi- tai hihnakäyttöisiin mekanismeihin. Yleinen tarkkuus riippuu kuitenkin edelleen kooderista, servovirityksestä, ohjauksen laadusta, lämpöstabiilisuudesta, asennustarkkuudesta ja koneen rakenteesta.
Suorakäyttö eliminoi mekaanisen vaihteiston välyksen, mikä helpottaa tasaisen asennon ja toistettavuuden saavuttamista. Tämä on arvokasta tarkkuusleikkauksessa, elektronisten komponenttien sijoittamisessa, optisessa tarkastuksessa ja automatisoidussa kokoonpanossa.
Lineaarimoottorit voivat reagoida nopeasti liikekomentojen muutoksiin. Sopivissa kokoonpanoissa tämä mahdollistaa lyhyemmät siirtoajat, nopeammat edestakaiset liikkeet ja paremman suorituskyvyn korkeakierrosten tuotantolaitteistoissa.
Ruuvin, hihnan tai vaihteiston irrottaminen ajoradalta vähentää näihin osiin liittyvää kulumista. Huoltovaatimukset voivat siksi pienentyä, vaikka ohjaimet, laakerit, jäähdytyslaitteet ja muut järjestelmän komponentit vaativat silti asianmukaista huoltoa.
Sopivalla takaisinkytkentä- ja ohjausvirityksellä lineaarinen käyttömoottori voi tarjota vakaan liikkeen toistuvien käyttöjaksojen aikana. Tämä auttaa valmistajia säilyttämään yhdenmukaiset käsittelyolosuhteet tarkkuustarkastuksen, liimauksen, annostelun ja koneistuksen aikana.
Lineaarimoottorit voivat tukea lyhyen iskun paikannusta, pitkän matkan liikettä ja synkronoituja moniakselijärjestelyjä. Niiden soveltuvuus riippuu vaaditusta työntövoimasta, radan pituudesta, asennustilasta, lämpösuunnittelusta ja ohjausarkkitehtuurista.
Erilaiset lineaarimoottorirakenteet käsittelevät erilaisia teknisiä prioriteetteja. Valinta rautasydämisen ja raudattoman mallin välillä tulee perustua sovelluksen työntövoimavaatimuksiin, voiman aaltoilun sietokykyyn, magneettiseen vetovoimaan, lämpökäyttäytymiseen ja käytettävissä olevaan asennustilaan.
| Moottorin suunnittelu | Pääominaisuudet | Mahdolliset sovellukset | Valinnan huomioiminen |
|---|---|---|---|
| Tasainen magneettinen rautasydän | Kompakti magneettinen rakenne ja korkea työntövoimapotentiaali | CNC-laitteet ja teollisuusautomaatio | Arvioi voiman aaltoilu ja magneettinen vetovoima |
| Keskitason magneettinen rautasydän | Vaihtoehtoinen magneettinen ja mekaaninen järjestely | Erikoistuneet tarkkuusliikeakselit | Tarkista asennusgeometria ja vaadittu työntövoima |
| Kaksipuolinen magneettinen rautasydän | Kaksipuolinen magneettinen järjestely | Erittäin dynaaminen teollinen paikannus | Arvioi rakenteellinen integraatio ja magneettiset voimat |
| Kaksipuolinen magneettinen rautaton | Ei rautasydäntä liikkuvassa kelakokoonpanossa | Tarkka tarkastus, elektroninen kokoonpano ja alhaisen voiman aaltoilusovellukset | Vahvista jatkuva työntövoima ja lämpörajat |

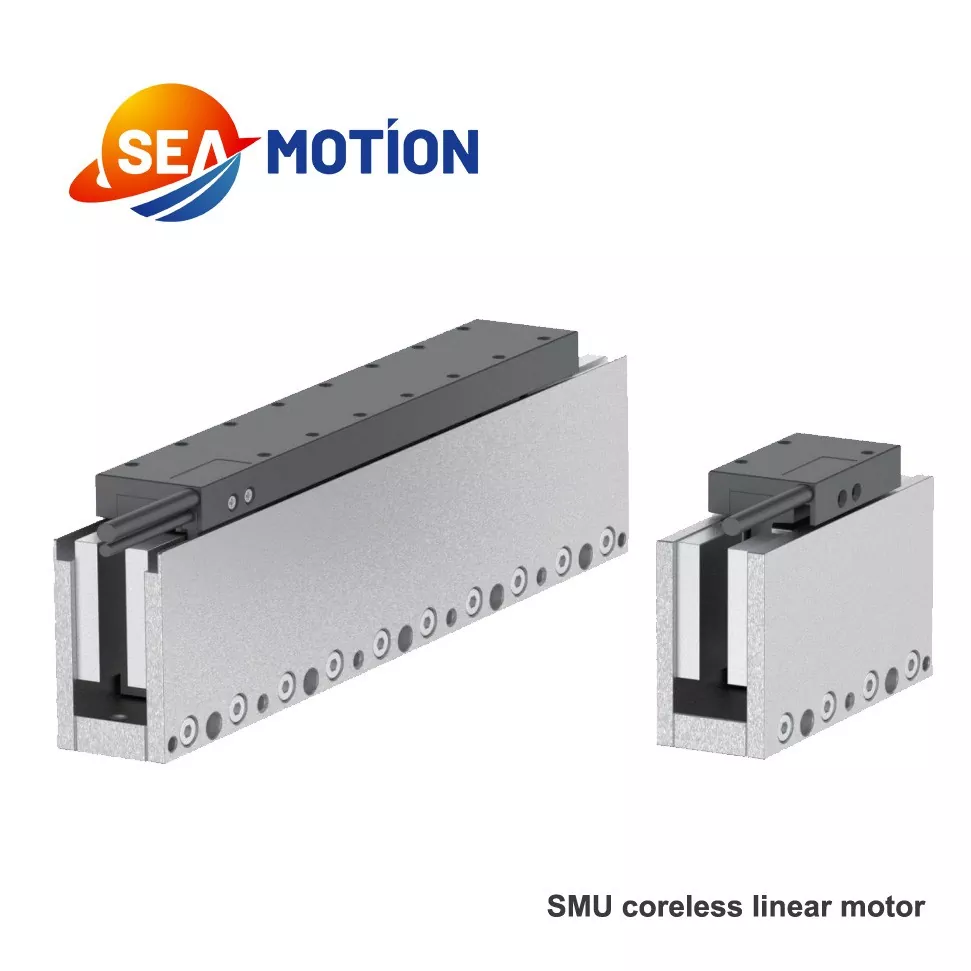

SEA MOTIONin SMU-sarja tarjoaa rautattoman vaihtoehdon sovelluksiin, joissa sujuva liike ja alhainen magneettinen vetovoima ovat tärkeitä suunnittelunäkökohtia. SMJ-, SMUC- ja SMU-H-perheet tarjoavat rautaytimen vaihtoehtoja muille työntövoiman, koon ja integrointivaatimusten yhdistelmille.
Suunnitteluominaisuudet vaihtelevat malleittain. Insinöörien tulee tarkistaa asiaankuuluvat voima-nopeuskäyrät, mittapiirustukset ja käyttörajat ennen moottorin valinnan viimeistelyä.
Lineaarikäyttöisen moottorin valitseminen vaatii muutakin kuin maksiminopeuden tai huipputyöntövoiman vertailua. Moottorin on täytettävä sekä lyhytkestoiset kiihdytysvaatimukset että jatkuvat tuotantosyklin vaatimukset.
Seuraavassa taulukossa on yhteenveto SEA MOTION SMU21 -raudattoman lineaarimoottorisarjan edustavista teknisistä tiedoista.
| Parametri | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Työntövoiman huippu | 105 N | 210 N | 315 N | 420 N |
| Jatkuva työntövoima | 30 N | 60 N | 90 N | 120 N |
| Kelan pituus | 78 mm | 138 mm | 198 mm | 258 mm |
| Suurin jatkuva teho | 49 W | 100 W | 145 W | 195 W |
| Magneettinen nousu | 30 mm | 30 mm | 30 mm | 30 mm |
Tärkeää:Taulukossa on yhteenveto julkaistujen sarjamäärittelyjen mallitason arvoista. Suurin nopeus, virta, käämikokoonpano ja muut sähköiset ominaisuudet vaihtelevat mallin ja käämivaihtoehdon mukaan. Tutustu valmistajan täydelliseen tietolomakkeeseen ennen teknisten päätösten tekemistä.
Kun tarkastelet eritelmää, aseta nämä parametrit tärkeysjärjestykseen:
Luotettavimman vertailun saamiseksi arvioi odotettu kuorma, kiihtyvyysprofiili, käyttösuhde ja lämpöolosuhteet yhdessä sen sijaan, että valitset moottorin yhden otsikon spesifikaation perusteella.
Suorakäytön, dynaamisen vasteen ja ohjattavan asennon yhdistelmä tekee lineaarisista käyttömoottoreista sopivia monenlaisiin teollisiin sovelluksiin.
Kiekkojen käsittely, tarkkuuskohdistus, tarkastusvaiheet ja näyttöpaneelin käsittely voivat vaatia toistettavaa liikettä minimaalisella paikannusvirheellä. Lineaarimoottorit auttavat laitesuunnittelijoita rakentamaan reagoivia liikeakseleita näihin vaativiin prosesseihin.
Nopeat työstökeskukset, laserleikkausjärjestelmät ja tarkkuuskaiverruslaitteet voivat hyötyä nopeasta kiihtyvyydestä ja ruuvimeisselin välyksen poistamisesta. Koneen jäykkyys, leikkausvoimat ja lämmönhallinta ovat tärkeitä lopullisen koneistuksen tarkkuuden kannalta.
Akkuelektrodien käsittelyyn, pinoamiseen, komponenttien kohdistamiseen ja aurinkokennojen tarkastukseen liittyy usein toistuvia nopeita liikkeitä. Oikean kokoinen moottori voi auttaa koordinoimaan näitä toimintoja säilyttäen samalla tasaisen asennon.
Elektroniikan valmistuksessa käytetään tarkkuusliikettä komponenttien sijoittamiseen, annosteluun, liimaukseen, lajitteluun ja silmämääräiseen tarkastukseen. Suoravetoakselit voivat tukea lyhyitä jaksoaikoja ja ohjattua liikettä toistuvien toimintojen välillä.
Kuvausalustat, laboratoriolaitteet ja tieteelliset mittauslaitteet voivat vaatia sujuvaa, hallittua liikettä. Sopiva moottori ja takaisinkytkentäjärjestelmä on valittava melun, tarkkuuden, puhtauden, turvallisuuden ja käyttöjakson vaatimusten mukaan.
SEA MOTION kehittää myös lineaarimoottoriteknologiaan perustuvia laitteita, mukaan lukien erittäin tarkka laserleikkaus sekä visuaaliset tunnistus- ja tarkastusjärjestelmät. Tutustu sen lineaarimoottoriratkaisuihin ymmärtääksesi laajempaa tuotevalikoimaa.
Strukturoitu valintaprosessi auttaa vähentämään teknisiä muutoksia ja välttämään alimitoitettuja tai tarpeettoman kalliita liikekomponentteja. Ennen tarjouksen pyytämistä, määrittele toimintaehdot mahdollisimman selkeästi.
On myös hyödyllistä kysyä toimittajalta mittapiirroksia, voima-nopeuskäyriä, sähköisiä tietoja, suositeltua käyttöyhteensopivuutta ja teknistä tukea käyttöönoton aikana.
Ostoryhmille lisänäkökohtia ovat tuotannon johdonmukaisuus, tarkastusmenettelyt, toimituskapasiteetti, varaosien saatavuus ja myynnin jälkeinen tuki. SEA MOTION raportoi, että sen päivitetty puhdaspaja aloitti toimintansa vuoden 2026 alussa, mikä lisää tuotantokapasiteettia ja tukee tuotteiden yhtenäisyyttä ja toimitustehokkuutta.
Perinteinen pyörivä servomoottori tuottaa pyörivää liikettä, joka saattaa vaatia kuularuuvia, hihnaa tai vaihdelaatikkoa lineaarisen siirtymän luomiseksi. Lineaarinen käyttömoottori tuottaa suoran työntövoiman suoraan, mikä eliminoi näiden mekaanisten voimansiirtokomponenttien tarpeen ajoradalla.
Kyllä. Lineaarimoottorit voivat tarjota nopean kiihtyvyyden ja nopean paikantamisen, kun moottori, servokäyttö, takaisinkytkentäjärjestelmä ja mekaaninen rakenne on sovitettu oikein. Saavutettavissa oleva suorituskyky riippuu tietystä mallista ja käyttöolosuhteista.
Rautasydänmoottorit käyttävät rautasydäntä sähkömagneettisessa kokoonpanossa ja voivat tarjota suuren työntövoiman kompaktissa rakenteessa. Raudattomat moottorit eliminoivat rautasydämen liikkuvasta käämikokoonpanosta, mikä voi vähentää kohoamista ja magneettista vetovoimaa. Paras valinta riippuu sovelluksen työntövoimasta, sujuvuudesta ja integrointivaatimuksista.
Suoravetomekanismi eliminoi kulumisen, joka liittyy perinteisiin ruuvi- tai hihnavaihteistoihin. Täydellinen liikejärjestelmä saattaa kuitenkin vaatia ohjausvoitelua, kaapelin tarkastusta, puhdistusta, jäähdytysjärjestelmän huoltoa ja säännöllisiä suorituskyvyn tarkastuksia.
Laske koko käyttöjakson aikana tarvittava voima, mukaan lukien kiihtyvyys, kitka, ulkoiset kuormat ja prosessivoimat. Arvioi sitten käyttösuhde ja lämpöolosuhteet. Valitun moottorin on täytettävä jatkuvat vaatimukset sekä huippuvoimavaatimukset.
SEA MOTION tarjoaa SMJ-, SMUC-, SMU-H- ja SMU-lineaarimoottorisarjat sekä puolisuljetut SMJE- ja täysin suljetut SMJD-kokoonpanot. Saatavuus ja soveltuvuus tulee varmistaa valmistajalta vaaditun matkan, voiman, asennusolosuhteiden ja käyttökohteen mukaan.
Ilmoita vaadittu työntövoima, liikkuva massa, iskun pituus, enimmäisnopeus, kiihtyvyys, käyttöjakso, asennusmitat, virtalähde, palautevaatimukset ja suunniteltu sovellus. Asiaankuuluvien piirustusten tai olemassa olevien laitespesifikaatioiden jakaminen voi myös auttaa toimittajaa suosittelemaan sopivaa kokoonpanoa.
Lineaarinen käyttömoottori on arvokas vaihtoehto valmistajille, jotka haluavat tarkkaa paikannusta, nopeaa dynaamista vastetta ja vähemmän riippuvuutta mekaanisista voimansiirtokomponenteista. Sen edut voivat olla erityisen merkittäviä puolijohdelaitteessa, CNC-koneistuksessa, akkutuotannossa, elektroniikkakokoonpanossa ja automaattisessa tarkastuksessa. Onnistunut toteutus edellyttää kuitenkin työntövoiman, nopeuden, lämpörajojen, takaisinkytkennän ja mekaanisen integraation huolellista arviointia.
SEA MOTION tarjoaa useita lineaarisia moottorikonfiguraatioita ja teknistä tukea teollisiin liikkeenohjaussovelluksiin. Jos olet arvioimassa uutta koneen rakennetta tai päivittämässä olemassa olevaa liikeakselia, käy lineaarimoottorien tuotesivulla nähdäksesi käytettävissä olevat vaihtoehdot. Ota yhteyttä SEA MOTIONiin keskustellaksesi käyttövaatimuksistasi, vertaillaksesi sopivia malleja ja saadaksesi tuotetiedot ja tarjouksen. Saat räätälöidyn suosituksen ja apua seuraavaan automaatioprojektiisi,ota meihin yhteyttätänään.
