Vaativaan teollisuusautomaatioon,Jingyue KunshantarjoaaModbus Heavy Duty Enkooderiluotettavana ratkaisuna tarkkaan sijaintipalautteeseen, laitteiden valvontaan ja liikkeenhallintaan. Tämä ankariin ympäristöihin suunniteltu 58 mm:n anturi yhdistää teollisuusmetallikotelon, IP65-IP68-suojauksen, korkearesoluutioisen magneettisen tunnistuksen ja Ethernet Modbus TCP -viestinnän tukemaan vaativia teräs-, petrokemian-, kaivos-, rakennus- ja valmistussovelluksia.
Raskaaseen käyttöön tarkoitettu anturi tekee muutakin kuin mittaa akselin asennon. Teollisuusautomaatiossa se toimii kriittisenä takaisinkytkentälaitteena, jonka avulla säätimet voivat ymmärtää koneiden asennon, pyörimisen ja liikkeen. Kun laite toimii pölyn, öljysumun, tärinän, sähkömagneettisten häiriöiden, lämpötilan vaihteluiden tai jatkuvan mekaanisen kuormituksen lähellä, tavanomaiset takaisinkytkentälaitteet eivät välttämättä tarjoa riittävää luotettavuutta.
TheModbus Heavy Duty EnkooderiVastaa näihin haasteisiin vahvistetulla 58 mm:n rakenteella, alumiiniseoksella tai valinnaisella ruostumattomasta teräksestä valmistetun kotelon, IP65-IP68-suojauksen, absoluuttisen yhden ja monikierroksen mittauksen sekä Ethernet Modbus TCP -viestinnän avulla. Jopa 18 bitin yhden kierroksen tarkkuus, 14 bitin monikierrosresoluutio ja 10/100 Mbit siirtonopeudet tarjoavat käytännöllisen palauteratkaisun nykyaikaisiin teollisuuden ohjausjärjestelmiin.
Sisällysluettelo
- Miksi raskaan enkooderin suunnittelulla on merkitystä teollisuusautomaatiossa?
- Miksi valita Modbus-kommunikaatio teollisuuskooderipalautteen saamiseksi?
- Mitkä ovat Modbus Heavy Duty -kooderin tärkeimmät ominaisuudet?
- Mitä teknisiä parametreja ostajien tulee arvioida?
- Missä Modbus Heavy Duty -enkooderia voidaan käyttää?
- Kuinka insinöörien tulisi valita oikea kooderi?
- Kuinka se parantaa teollisuuden luotettavuutta?
- Usein kysytyt kysymykset
Miksi raskaan enkooderin suunnittelulla on merkitystä teollisuusautomaatiossa?
Teollisuuskoneet toimivat harvoin laboratorio-olosuhteissa. Teräksen tuotantolinjat, öljykenttien laitteet, jalostamokoneet, kaivosjärjestelmät, paperinkäsittelylaitteet ja suuret rakennuskoneet voivat altistaa palautekomponentit vakaville mekaanisille ja ympäristörasituksille.
Näihin ympäristöihin asennetun kooderin on jatkuvasti muutettava mekaaninen pyöriminen luotettavaksi digitaaliseksi paikkatiedoksi. Jos takaisinkytkentäsignaali muuttuu epävakaaksi, säädin voi menettää tarkat tiedot koneen asennosta tai nopeudesta, mikä voi vaikuttaa tuotannon laatuun ja laitteiden turvallisuuteen.
Raskaaseen käyttöön tarkoitetun suunnittelun on siksi otettava huomioon useita tekijöitä samanaikaisesti:
- Ympäristönsuojelu:Kestää pölyä, vettä, öljysumua ja muita epäpuhtauksia.
- Mekaaninen kestävyys:Kyky kestää tärinää, iskuja ja akselin kuormitusta.
- Sähköinen luotettavuus:Vakaa viestintä teollisuuden sähkömagneettisten häiriöiden alaisena.
- Asennon tarkkuus:Riittävä resoluutio koneen liikkeenohjausvaatimuksiin.
- Pitkäaikainen toiminta:Luotettava suorituskyky jatkuvassa teollisessa tuotannossa.
Viittausanturi käyttää 58 mm:n koteloa ja tarjoaa IP65- tai IP68-suojauksen, kun taas sen mekaaninen rakenne tukee säteittäisiä akselikuormia jopa 200 N ja aksiaalikuormia jopa 100 N. Sen iskunkestävyys on myös 1000 m/s² yli 6 ms ja tärinänkestävyys jopa 20 g. :contentReference[oaicite:0]{index=0}
Miksi valita Modbus-kommunikaatio teollisuuskooderipalautteen saamiseksi?
Viestinnän yhteensopivuus on tärkeä näkökohta integroitaessa kooderia olemassa olevaan automaatioarkkitehtuuriin. Modbus on laajalti tunnustettu teollisissa ohjausympäristöissä, joten se on käytännöllinen valinta, jossa ohjaimien, PLC:iden, teollisuustietokoneiden ja muiden laitteiden on vaihdettava strukturoitua tietoa.
EsiteltyModbus Heavy Duty Enkooderikäyttää Ethernet Modbus TCP -tietoliikennettä ja tukee TCP/IP- ja UDP:tä. Sen Ethernet-liitäntä tarjoaa 10/100 Mbit:n siirtonopeuden, mikä mahdollistaa kooderin takaisinkytkennän osaksi teollista verkkoa sen sijaan, että luottaisi vain perinteiseen pisteestä pisteeseen -signaalin siirtoon. :contentReference[oaicite:1]{index=1}
Tämä lähestymistapa voi tarjota useita käytännön etuja:
- Parannettu yhteensopivuus teollisten Ethernet-arkkitehtuurien kanssa.
- Kätevä integrointi yhteensopivien PLC- ja automaatiojärjestelmien kanssa.
- Sijaintitietojen digitaalinen siirto.
- Joustavat konfigurointi- ja ohjelmointitoiminnot.
- Vähentynyt monimutkaisuus, kun useat laitteet jakavat teollisen viestintäverkon.
Ostajien, jotka vertailevat eri enkooderiteknologioita, viestintäprotokollaa tulisi arvioida yhdessä resoluution, mekaanisten mittojen, ympäristönsuojelun, sähköisten eritelmien ja ohjaimen yhteensopivuuden kanssa sen sijaan, että niitä tulisi tarkastella erikseen.
Mitkä ovat Modbus Heavy Duty -kooderin tärkeimmät ominaisuudet?
Anturi yhdistää tunnistusteknologian, teollisen verkkoyhteyden, mekaanisen suojauksen ja konfiguroitavat palautetoiminnot yhdeksi kompaktiksi laitteeksi. Tuotteen teknisten tietojen mukaan sen tärkeimpiä ominaisuuksia ovat seuraavat:

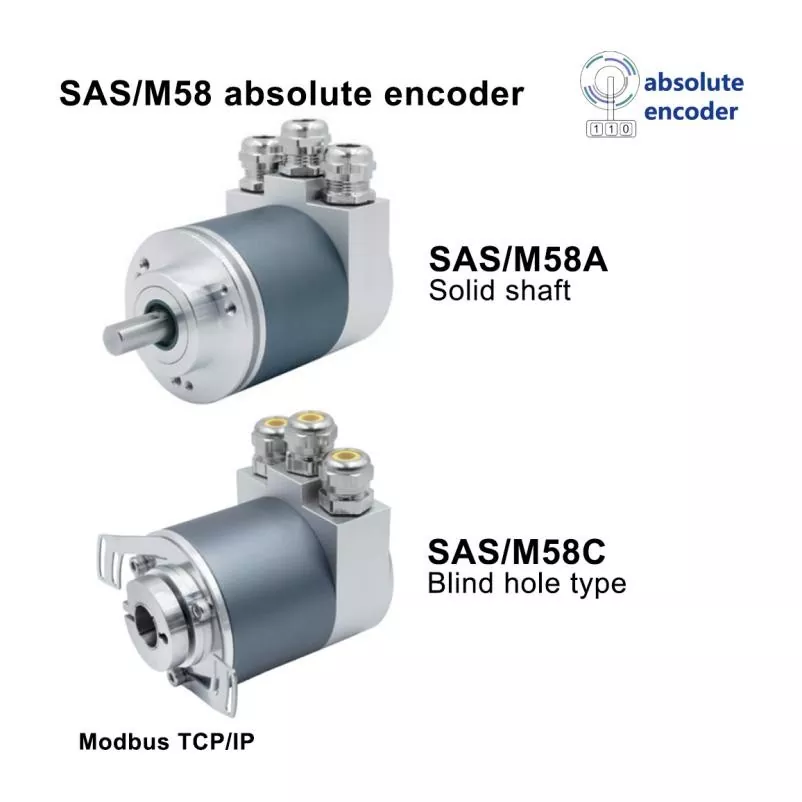

- 58 mm teollisuuskotelo:Saatavana umpiakselisella tai umpireikäkonfiguraatiolla.
- Korkean resoluution magneettinen tunnistus:Yhden kierroksen resoluutio voi olla 18 bittiä, kun taas usean kierroksen resoluutio voi olla 14 bittiä.
- Absoluuttinen mitta:Tukee sekä yksikierros- että monikierrosenkooderikokoonpanoja.
- Ethernet Modbus TCP:Suunniteltu verkkopohjaiseen teolliseen viestintään.
- Laaja virtalähde:Toimii 10-30 VDC.
- Teollisuuden suojaus:IP65 ja IP68 vaihtoehdot ovat saatavilla.
- Sähkösuojaus:Sisältää käänteisen napaisuuden, oikosulkusuojan, salaman ja staattisen sähkön suojauksen.
- Nopea toiminta:Suurin pyörimisnopeus on määritetty 6000 rpm:ksi.
- Lämpötilan mukautuvuus:Vakiokäyttölämpötila on -30°C - +85°C, -40°C - +85°C on saatavana lisävarusteena.
Toinen tärkeä ominaisuus on sen pysyvä absoluuttinen monikäännösasentotekniikka. Tämä mahdollistaa sijaintitietojen säilyttämisen ilman jatkuvaa virran saatavuutta, mikä auttaa vähentämään sijaintitietojen menettämisen riskiä sähkökatkon jälkeen. :contentReference[oaicite:2]{index=2}
Mitä teknisiä parametreja ostajien tulee arvioida?
Teollisen kooderin valitseminen vain viestintäprotokollan perusteella voi aiheuttaa myöhemmin yhteensopivuusongelmia. Hankintatiimien ja automaatioinsinöörien tulee tutkia täydellinen tekninen eritelmä ennen mallin valintaa.
| Parametri | Erittely | Miksi sillä on merkitystä |
|---|---|---|
| Kotelon halkaisija | 58 mm | Määrittää mekaanisen asennuksen yhteensopivuuden |
| Asunnon materiaali | Alumiini; ruostumaton teräs valinnainen | Tukee vaativia teollisuusympäristöjä |
| Viestintä | Ethernet Modbus TCP | Mahdollistaa teollisen verkkointegraation |
| Yhden käännöksen resoluutio | Jopa 18-bittinen | Antaa yksityiskohtaisen kulma-asennon palautetta |
| Multi-Turn Resolution | Jopa 14-bittinen | Tukee laajennettua pyörimisasennon mittausta |
| Virtalähde | 10-30 VDC | Sopii yleisiin teollisiin tasavirtaarkkitehtuureihin |
| Lähetysnopeus | 10/100 Mbit | Tukee Ethernet-pohjaista tiedonsiirtoa |
| Suurin nopeus | 6000 rpm | Määrittää ylemmän pyörimisalueen |
| Suojausluokitus | IP65 / IP68 | Parantaa pölyn ja veden kestävyyttä |
| Käyttölämpötila | -30°C - +85°C | Tukee vaativia teollisuuden lämpötilaolosuhteita |
| Käynnistysmomentti | <0,05 Nm | Auttaa minimoimaan mekaanisen kuormituksen käynnistyksen yhteydessä |
| Akselin kuormitus | Säteittäinen 200 N; aksiaalinen 100 N | Antaa ohjeita mekaanisen asennuksen suunnitteluun |
Nämä tekniset tiedot perustuvat valmistajan julkaisemiin tuotetietoihin. Varsinaisessa järjestelmän valinnassa tulee ottaa huomioon myös koneen mekaaninen liitäntä, ohjaimen kokoonpano, tietoliikennearkkitehtuuri, ympäristöolosuhteet ja vaadittu palautesuorituskyky. :contentReference[oaicite:3]{index=3}
Missä Modbus Heavy Duty -enkooderia voidaan käyttää?
Tämän enkooderikonseptin suuri vahvuus on sen soveltuvuus sovelluksiin, joissa ympäristön kestävyys ja digitaalinen asennon palaute ovat tärkeitä. Julkaistut sovellustiedot yksilöivät useita raskaan teollisuuden aloja.
Teräs ja metallurgia
Teräksen tuotantoon voi liittyä korkeita lämpötiloja, pölyä, tärinää ja vaativia jatkuvia käyttöjaksoja. Sinetöity raskaan käytön anturi voi antaa sijaintipalautteen tuotantolinjoille, materiaalinkäsittelylaitteille ja automatisoiduille koneille.
Petrokemian ja öljykentän laitteet
Petrokemian laitokset ja öljykenttien toiminnot voivat altistaa laitteet öljysumulle, pölylle, tärinälle ja sähkömagneettisille häiriöille. Enkooderi, jolla on vahva ympäristönsuojelu ja teollinen viestintäkyky, voi tukea laitteiden valvontaa ja automaattista ohjausta.
Kaivoskoneet
Kaivoslaitteet vaativat komponentteja, jotka pystyvät toimimaan vaativissa mekaanisissa ja ympäristöolosuhteissa. IP-suojaus, iskunkestävyys, tärinänkestävyys ja tukeva kotelo ovat erityisen tärkeitä valittaessa asennon palautelaitteita.
Raskaat rakennuskoneet
Suuret rakennuskoneet riippuvat usein tarkoista sijaintitiedoista automaattista liikettä ja ohjausta varten. Raskaaseen käyttöön tarkoitettua anturia voidaan käyttää pyörivän asennon valvontaan ja takaisinkytkentään silloin, kun perinteiset anturit eivät välttämättä tarjoa riittävää kestävyyttä ympäristössä.
Paperi- ja teollisuustuotantolinjat
Jatkuva tuotantolaitteisto hyötyy luotettavasta palautteen antamisesta, koska odottamaton anturivika voi keskeyttää tuotannon. Anturi voi tukea paikan valvontaa ja automaattista ohjausta teollisissa tuotantojärjestelmissä.
Valmistaja luettelee erityisesti teräksen valmistuksen, metallurgian, paperinvalmistuksen, petrokemian laitokset, öljynjalostamot, öljykentät, kaivoskoneet, suuret nostolaitteet, voimantuotantoyksiköt ja raskaat rakennuskoneet tärkeisiin sovelluksiin. :contentReference[oaicite:4]{index=4}
Kuinka insinöörien tulisi valita oikea kooderi?
Kun hankit aModbus Heavy Duty EnkooderiKiinalaiselta valmistajalta tai toimittajalta, insinöörien tulisi arvioida koko sovellus sen sijaan, että keskittyisivät yksinomaan hintaan tai viestintäprotokollaan.
- Vahvista mekaaniset mitat.Tarkista laippa, akselin tyyppi, akselin halkaisija, asennustapa ja käytettävissä oleva asennustila.
- Määritä resoluutiovaatimukset.Selvitä, tarvitaanko 12-bittinen, 13-bittinen, 16-bittinen vai korkeampi yhden kierroksen resoluutio.
- Määritä yksi- tai monikierrostoiminto.Sovellukset, joissa käytetään pidennettyä kiertoliikettä, voivat vaatia monikierros absoluuttista takaisinkytkentää.
- Tarkista ympäristöolosuhteet.Ota huomioon pöly, vesi, öljy, tärinä, isku, lämpötila ja korroosio.
- Tarkista viestinnän yhteensopivuus.Varmista, että PLC, ohjain tai teollisuustietokone tukee Ethernet Modbus TCP:tä.
- Arvioi sähkösuojaus.Käänteinen napaisuus, oikosulku, salama ja staattinen sähkö voi olla tärkeitä teollisuusasennuksissa.
- Harkitse mukauttamista.Akselin mitat, kotelon materiaali, lämpötila-alue, liittimet ja mekaaninen konfiguraatio saattavat joutua vastaamaan laitteita.
Julkaistu malli tukee 6, 8, 10, 12 ja 15 mm:n karakokoja muokattavissa olevina vaihtoehtoina sekä kolmea M12-liitintä ja säteittäisen puolen tai aksiaalisen takaosan kaapelin lähtökokoonpanoja. :contentReference[oaicite:5]{index=5}
Kuinka se parantaa teollisuuden luotettavuutta?
Teollisen liikkeenohjauksen luotettavuus syntyy tarkan tunnistuksen, mekaanisen kestävyyden, sähkösuojauksen ja asianmukaisen järjestelmäintegraation yhdistelmästä. Modbus Heavy Duty Encoder on suunniteltu näiden neljän alueen ympärille.
Sen magneettinen induktiotekniikka tarjoaa absoluuttisen asennon takaisinkytkennän, kun taas vahvistettu kotelo auttaa suojaamaan sisäisiä komponentteja ankarilta ympäristöolosuhteilta. Anturi sisältää myös häiriönestoominaisuudet, tilanilmaisun ja sähkösuojaustoiminnot asennusvirheiden ja teollisuuden sähköhäiriöiden vaikutusten vähentämiseksi. :contentReference[oaicite:6]{index=6}
Pitkän aikavälin luotettavuus riippuu myös valmistus- ja validointikäytännöistä. Valmistajan julkaisemissa tiedoissa todetaan, että sen tuotteet käyvät läpi 24–48 tunnin jatkuvan korkean lämpötilan jatkuvan vanhenemistestin. Tämän tyyppinen testaus on tarkoitettu varmistamaan vakaa toiminta pitkäaikaisen käytön aikana ennen käyttöönottoa. :contentReference[oaicite:7]{index=7}
Teollisuuden ostajille tällä on merkitystä, koska kooderin kustannuksia ei pidä arvioida erillään seisokeista, huoltovaatimuksista, asennustyöstä ja epätarkan sijaintipalautteen mahdollisista vaikutuksista.
Usein kysytyt kysymykset
Mikä on Modbus Heavy Duty Encoder?
Modbus Heavy Duty Enkooderi on vaativiin ympäristöihin suunniteltu teollisuuspaikannuslaite. Siinä yhdistyvät vankka mekaaninen rakenne Modbus-pohjaiseen digitaaliseen tiedonsiirtoon, joka tarjoaa paikkatiedon teollisuuden ohjausjärjestelmille.
Mitä tiedonsiirtoprotokollaa tämä kooderi käyttää?
Viitattu malli käyttää Ethernet Modbus TCP:tä ja tukee TCP/IP- ja UDP-tietoliikennettä. Sen määritetty siirtonopeus on 10/100 Mbit. :contentReference[oaicite:8]{index=8}
Mikä on suurin resoluutio?
Enkooderi tukee yhden kierroksen resoluutiota 18 bittiin asti ja usean kierroksen resoluutiota 14 bittiin asti. Eri resoluutiokonfiguraatioita voidaan valita sovelluksen vaatimusten mukaan. :contentReference[oaicite:9]{index=9}
Voiko se toimia ankarissa ympäristöissä?
Kyllä. Anturi on suunniteltu raskaaseen teollisuusympäristöön ja se on saatavana IP65- tai IP68-suojauksella. Sen tekniset tiedot sisältävät myös tärinän- ja iskunkeston vakiokäyttölämpötila-alueella -30°C - +85°C. :contentReference[oaicite:10]{index=10}
Millä teollisuudenaloilla tämän tyyppisiä koodereita yleensä käytetään?
Tyypillisiä käyttökohteita ovat teräs- ja metallurgia, petrokemian laitokset, öljykentät, kaivosteollisuus, paperinvalmistus, voimantuotantolaitteet, nostokoneet ja raskaat rakennuskoneet.
Voiko enkooderia mukauttaa?
Räätälöintivaihtoehtoja ovat akselin mitat, kotelon materiaali, lämpötila-alue, mekaaninen kokoonpano, liitinjärjestely ja kaapelin ulostulosuunta. Insinöörien tulee ilmoittaa koneen asennus- ja viestintävaatimukset, kun he pyytävät räätälöityä ratkaisua.
Viimeisiä ajatuksia
Luotettava enkooderi on välttämätön tarkan teollisuuden liikkeen takaisinkytkennän kannalta, erityisesti kun koneet toimivat pölyn, tärinän, lämpötilan vaihtelun, kosteuden, sähkömagneettisten häiriöiden tai jatkuvien tuotantoolosuhteiden alaisina. 58 mm:n teollisuusrakenne, IP65-IP68-suojaus, absoluuttinen yhden kierroksen ja monikierrosmittaus, korkearesoluutioinen magneettinen tunnistus, sähköiset suojaustoiminnot ja Ethernet Modbus TCP -tietoliikenneModbus Heavy Duty Enkooderitarjoaa vahvan vaihtoehdon vaativiin automaatiosovelluksiin. Jos olet arvioimassa enkooderin teknisiä tietoja, suunnittelemassa uutta automaatiojärjestelmää tai vaihtamassa olemassa olevaa palautelaitetta,ota meihin yhteyttäkeskustellaksesi sovellusvaatimuksistasi, mekaanisista kokoonpanoista, viestintäjärjestelmästä, mukautusvaihtoehdoista ja hankintatarpeistasi.
