SEA MOTIONkehittää korkean suorituskyvynlilähellä käyttömoottoriaratkaisuja teollisuusautomaatioon, tarkkuuskoneistukseen ja nopeaan paikannukseen. Tarjoamalla suoraa lineaarista liikettä ilman perinteisiä mekaanisia voimansiirtomekanismeja, nämä moottorit auttavat laitevalmistajia parantamaan paikannustarkkuutta, dynaamista vastetta ja tuotannon tehokkuutta.
Lineaarinen käyttömoottori muuntaa sähköenergian suoraan suoraviivaiseksi liikkeeksi, mikä eliminoi vaihteiston välikomponenttien, kuten kuularuuvien, hihnan ja hammastankomekanismien, tarpeen. Tämä suoraveto-arkkitehtuuri vähentää mekaanista välystä ja vaihteistoon liittyvää kulumista samalla, kun se mahdollistaa suuren kiihtyvyyden, toistettavan asennon ja herkän liikkeenhallinnan. Puolijohteiden valmistuksesta ja laserleikkauksesta elektroniikan kokoonpanoon ja automaattiseen tarkastukseen lineaarimoottorit ovat yhä arvokkaampia tarkkuutta ja suorituskykyä vaativissa sovelluksissa. Tässä oppaassa selitetään, miten lineaarikäyttöiset moottorit toimivat, verrataan yleisiä moottorikokoonpanoja, hahmotellaan niiden teolliset sovellukset ja yksilöidään keskeiset tekijät, joita insinöörien tulee arvioida valitessaan ratkaisua.
Lineaarinen käyttömoottori on sähkömagneettinen toimilaite, joka tuottaa suoraan lineaarisen työntövoiman sen sijaan, että se synnyttäisi pyörivää liikettä, joka on muutettava suoraviivaiseksi liikkeeksi. Se ymmärretään yleisesti kiertäväksi pyöriväksi moottoriksi: sen aktiiviset sähkömagneettiset komponentit on järjestetty lineaarista reittiä pitkin, jolloin liikkuva komponentti voi kulkea magneettirataa pitkin.
Tyypillisessä kestomagneetti-lineaarimoottorissa pääkomponentit sisältävät:
Toisin kuin perinteinen pyörivä moottori, joka on kytketty kuularuuviin, suorakäyttöinen lineaarimoottori ei vaadi pyörivästä lineaariseen voimansiirtomekanismia. Tämä tekee siitä erityisen houkuttelevan koneille, joissa mekaaninen välys, vaihteiston yhteensopivuus tai nopeusrajoitukset vaikuttavat suorituskykyyn.
Tutustu SEA MOTIONin lineaarikäyttömoottorien tuotevalikoimaan nähdäksesi saatavilla olevat kokoonpanot ja tekniset parametrit.
Lineaarikäyttöisen moottorin toimintaperiaate perustuu sähkömagneettiseen voimaan. Kun servokäyttö syöttää ohjattua virtaa moottorin käämeille, tuloksena oleva magneettikenttä on vuorovaikutuksessa kestomagneettien tai vastaavan magneettisen rakenteen kanssa lineaarisen työntövoiman muodostamiseksi.
Liikeprosessissa on yleensä neljä vaihetta:
Koska moottori generoi suoraa lineaarista liikettä, järjestelmä välttää voimansiirtoon liittyvät välys- ja ruuvin nousuvirheet. Yleinen paikannustarkkuus riippuu kuitenkin edelleen kooderista, servovirityksestä, ohjaustien laadusta, lämpöstabiilisuudesta, asennustarkkuudesta ja koneen rakenteesta.
Sovelluksissa, jotka vaativat nopeaa kiihdytystä ja toistuvia suunnanmuutoksia, tämä suorakäyttöperiaate voi parantaa dynaamista vastetta ja lyhentää asettumisaikaa, kun moottori ja ohjausjärjestelmä on mitoitettu oikein.
Suorakäyttö eliminoi tavanomaisista voimansiirtomekanismeista peräisin olevan välyksen. Kun lineaarimoottori yhdistetään sopivaan lineaarikooderiin, jäykkään mekaaniseen rakenteeseen ja hyvin viritettyyn servo-ohjaimeen, se voi tukea erittäin toistettavaa paikannusta tarkkaa valmistusta varten.
Ilman ylimääräistä pyörivästä lineaariseen voimansiirtoastetta lineaarimoottori voi reagoida nopeasti käskettyihin liikkeisiin. Tämä ominaisuus on hyödyllinen lyhyen iskun paikannuksessa, korkeataajuisessa edestakaisissa liikkeessä ja tuotantolinjoissa, jotka vaativat nopeaa liikkumista käsittelyasemien välillä.
Lineaarimoottorit eivät vaadi rutiininomaista kuularuuvin välyksen tai hihnan kireyden säätöä. Ne myös eliminoivat näiden vaihteistokomponenttien kulumisen. Lineaariset ohjaimet, laakerit, jäähdytysjärjestelmät, kaapelit ja takaisinkytkentälaitteet saattavat silti vaatia tarkastusta ja huoltoa.
Suora työntövoima voi vähentää voimansiirron aiheuttamaa tärinää ja liikkeen epäsäännöllisyyksiä. Laserleikkauksen, optisen tarkastuksen ja tarkan annostelun kaltaisissa sovelluksissa vakaa liike auttaa ylläpitämään yhdenmukaisia käsittelyolosuhteita.
Lineaarikäyttöiset moottorit voidaan integroida kompakteihin paikannusasteikoihin, pitkän matkan akseleihin, portaalijärjestelmiin ja erikoisautomaatiolaitteisiin. Niiden soveltuvuus riippuu käytettävissä olevasta asennustilasta, vaaditusta työntövoimasta, lämpösuunnittelusta ja ohjauskokoonpanosta.
Eri moottorirakenteet tarjoavat erilaisia voimatiheyden, vetovoiman, lämpökäyttäytymisen ja liikkeen tasaisuuden yhdistelmiä. SEA MOTION tunnistaa useita lineaarisia käyttömoottoreita eri laitevaatimuksia varten.
| Moottorisarja | Rakennesuunnittelu | Avaimen valinnan huomioiminen | Mahdolliset sovellukset |
|---|---|---|---|
| SMJ | Litteä magneettinen, rautasydänrakenne | Arvioi työntövoimavaatimukset, magneettinen vetovoima ja rakenteellinen jäykkyys | Teollisuusautomaatio ja tarkkuuskoneistus |
| SMUC | Keskitason magneettinen, rautasydänrakenne | Ota huomioon käytettävissä oleva asennustila, voimavaatimukset ja akselin asettelu | Erikoispaikannusjärjestelmät ja automatisoidut laitteet |
| SMU-H | Kaksipuolinen magneettinen, rautasydänrakenne | Arvioi voiman tuotto, magneettinen tasapaino ja mekaaninen integraatio | Korkeadynaamiset teolliset liikejärjestelmät |

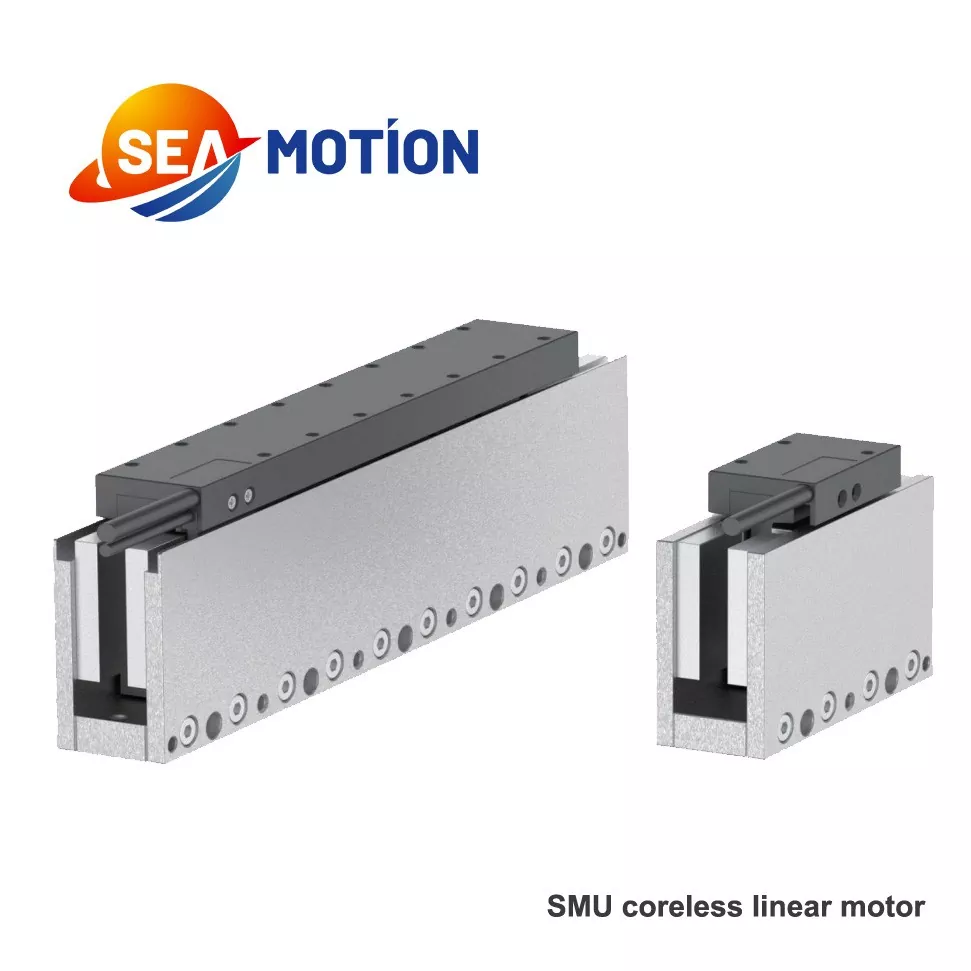

| SMU | Kaksipuolinen magneettinen, raudaton muotoilu | Harkitse alhaista hammastusta, tasaista liikettä ja lämmönhallintaa | Tarkka paikannus ja herkät tarkastusprosessit |
| SMJE / SMJD | Puolisuljetut / täysin suljetut kokoonpanot | Tarkista ympäristönsuojelu-, pääsy- ja asennusvaatimukset | Laitteet, jotka vaativat suljetun moottorijärjestelyn |
Tämä taulukko tarjoaa alustavan valintakehyksen yleisen suorituskyvyn luokituksen sijaan. Varmista nykyiset mallin tekniset tiedot, ympäristövaatimukset ja sovelluksen soveltuvuus valmistajalta ennen suunnittelun viimeistelyä.
Lisätietoja sarjasta on SEA MOTION -lineaarimoottorit -sivulla.
Kiekkojen käsittely, tarkkuustarkastus, stanssaus ja näyttöpaneelin käsittely edellyttävät tarkkaa liikettä ja toistettavaa sijoittelua. Lineaarimoottorit voivat tukea näitä toimintoja tarjoamalla nopeaa, hallittua liikettä ja vähentämällä vaihteistoon liittyviä liikevirheitä.
Laserkäsittelylaitteet ja korkean tarkkuuden työstökoneet tarvitsevat usein nopeaa liikettä, hallittua kiihtyvyyttä ja tarkkaa polun seurantaa. Suoravetoiset lineaariakselit voivat parantaa suorituskykyä ja vähentää mekaanisiin voimansiirtojärjestelmiin liittyviä paikannusvirheitä.
Automaattiset keräily- ja paikkajärjestelmät, annostelukoneet, komponenttien kokoonpanolinjat ja visuaaliset tarkastuslaitteet ovat riippuvaisia tasaisesta liikkeestä. Lineaariset käyttömoottorit voivat tukea nopeaa toimintaa ja tarkkaa liikettä käsittelypaikkojen välillä.
Akkujen valmistukseen ja aurinkokennojen tuotantoon kuuluu toistuva paikannus, kohdistus, pinoaminen ja tarkastus. Oikein suunniteltu lineaarinen moottorijärjestelmä voi auttaa ylläpitämään toistettavuutta samalla kun se täyttää automatisoidun tuotannon kiihtyvyys- ja sykliaikavaatimukset.
Kuvausalustat, laboratorioautomaatio ja tarkkuusmittauslaitteet voivat hyötyä sujuvasta, hallittavasta liikkeestä. Suunnittelijoiden on otettava huomioon myös melu, tärinä, lämpötilan nousu, puhtaus ja kaikki sovelluskohtaiset turvallisuusvaatimukset.
SEA MOTION kehittää myös lineaarimoottoriteknologiaan perustuvia laitteita, mukaan lukien erittäin tarkka laserleikkaus sekä visuaaliset tunnistus- ja tarkastusjärjestelmät.
Sopivan moottorin valitseminen vaatii muutakin kuin maksiminopeuden tai huipputyöntövoiman vertailua. Insinöörien tulee arvioida koko liikeakseli, mukaan lukien kuorma, ohjausrata, servokäyttö, palautelaite ja lämmönhallintajärjestelmä.
Hyödyllinen lähtökohta kiihdytysvoimalle on:
Vaadittu kiihdytysvoima = liikkuva massa × kiihtyvyys
Esimerkiksi 20 kg painavan liikkuvan kokoonpanon kiihdyttäminen nopeudella 10 m/s² vaatii 200 N nettokiihdytysvoimaa ennen kuin kitka, painovoima, prosessivoimat ja muut häviöt otetaan huomioon. Lopullisen moottorin valinnan tulee erottaa jatkuva työntövoima huipputyöntövoimasta ja varmistaa, että koko akseli täyttää vaaditun liikeprofiilin.
Tarkista valmistajan lineaarimoottorin tekniset tiedot ja pyydä teknistä tukea, kun kuormitus tai käyttöjakso on vaativa.
| Arviointitekijä | Lineaarinen käyttömoottori | Palloruuvi tai hihnakäyttö |
|---|---|---|
| Liikkeen sukupolvi | Suora lineaarinen sähkömagneettinen työntövoima | Pyörimisliike muunnetaan lineaariseksi liikkeeksi |
| Vaihteiston takaisku | Ei mekaanista vaihteiston välystä | Riippuu suunnittelusta, komponenteista ja säädöstä |
| Dynaaminen vaste | Voi tukea suurta kiihtyvyyttä ja nopeaa vastetta | Rajoitetaan voimansiirron inertiaan, jäykkyyteen ja mekaaniseen suunnitteluun |
| Mekaanista kulumista | Ei kuularuuvien tai hihnan vaihteiston kulumista | Vaihteiston osat voivat kulua ajan myötä |
| Lämpönäkökohdat | Kelan lämmönpoisto ja magneetin lämpötila vaativat arviointia | Moottori, laakerit, ruuvit ja voimansiirron lämmitys vaativat arviointia |
| Alkuinvestointi | Voi olla suurempi koko järjestelmän suunnittelusta riippuen | Voi olla taloudellinen tavanomaisissa paikannustehtävissä |
| Parhaiten sopivat sovellukset | Nopeat, erittäin tarkat ja vaativat liikeprofiilit | Yleiskäyttöiset paikannus- ja kustannusherkät järjestelmät |
Lineaarinen käyttömoottori ei ole automaattisesti paras ratkaisu jokaiseen koneeseen. Kuularuuvit ja hihnakäytöt pysyvät käytännöllisinä monissa sovelluksissa, varsinkin kun kohtalainen nopeus ja tarkkuus täyttävät prosessivaatimukset. Oikea valinta riippuu suorituskykytavoitteesta, järjestelmäarkkitehtuurista, elinkaarikustannuksista ja toimintaympäristöstä.
Vaikka suoravetomoottorit eliminoivat useita mekaanisia voimansiirtokomponentteja, asennuksen laatu on edelleen kriittinen pitkän aikavälin suorituskyvyn kannalta.
Ennen käyttöönottoa testaa moottori aiotulla nopeudella, kiihtyvyydellä, kuormalla ja käyttöjaksolla. Tallenna paikannusteho ja lämpötila edustavissa käyttöolosuhteissa. Nämä tarkistukset auttavat tunnistamaan integraatioongelmia ennen täysimittaista tuotantoa.
Sen ensisijainen etu on suora lineaarinen liike ilman pyörivästä lineaariseen voimansiirtomekanismia. Tämä eliminoi vaihteiston välyksen ja voi mahdollistaa suuren kiihtyvyyden, tarkan asennon ja vähentää kuularuuveihin tai hihnoihin liittyvää huoltoa.
Kyllä. Monet lineaarimoottorit on suunniteltu nopeaan kiihtyvyyteen, suuriin ajonopeuksiin ja toistuviin suunnanvaihtoihin. Todellinen suorituskyky riippuu moottorin työntövoimasta, liikkuvasta massasta, servokäyttökyvystä, anturin takaisinkytkestä, mekaanisesta jäykkyydestä ja lämpörajoista.
Rautasydämiset moottorit käyttävät rautamagneettista rakennetta ja voivat tuottaa suuren voimatiheyden, mutta magneettinen vetovoima ja jarrutusominaisuudet on otettava huomioon. Raudattomat moottorit eliminoivat rautasydämen liikkuvasta kelakokoonpanosta, mikä voi vähentää hankausta ja parantaa liikkeen tasaisuutta. Paras valinta riippuu sovelluksen työntövoimasta, tarkkuudesta ja lämpövaatimuksista.
Moottori eliminoi tavanomaisiin ruuvi- tai hihnavaihteistokomponentteihin liittyvän huollon. Koko järjestelmä saattaa kuitenkin vaatia lineaariohjaimien, kaapelien, lähettimien, jäähdytyslaitteiden, asennuslaitteistojen ja muiden komponenttien tarkastuksen käyttöympäristön ja valmistajan suositusten mukaisesti.
Aloita määrittelemällä hyötykuorma, matkamatka, jatkuva ja huipputyöntövoima, nopeus, kiihtyvyys, paikannustarkkuus, käyttösuhde ja asennusolosuhteet. Tarkista sitten sähköyhteensopivuus, jäähdytysvaatimukset, palautevaihtoehdot ja mekaaninen integrointi valmistajan kanssa.
SEA MOTION tarjoaa useita lineaarisia moottorikonfiguraatioita tarkkuusliikesovelluksiin. Sopivan suosituksen saamiseksi anna vaadittu isku, liikkuva massa, tavoitenopeus, kiihtyvyys, paikannustarkkuus, käyttömäärä ja asennusrajoitukset. Suunnittelutiimi voi käyttää näitä tietoja oikean kokoonpanon tunnistamiseen.
Lineaarinen käyttömoottori voi auttaa valmistajia voittamaan perinteisten voimansiirtojärjestelmien rajoitukset tarjoamalla suoran lineaarisen työntövoiman, reagoivan liikkeenohjauksen ja vähentämällä vaihteistoon liittyvää kulumista. Sen edut koskevat erityisesti puolijohdelaitteita, tarkkuustyöstöä, laserprosessointia, elektroniikan kokoonpanoa ja automaattista tarkastusta. Onnistunut toteutus riippuu oikean moottorin rakenteen valinnasta, jatkuvan ja huipputyöntövoiman sovittamisesta todelliseen kuormaan sekä moottorin integroimisesta sopiviin ohjaimiin, takaisinkytkentään, servokäyttöihin ja lämmönhallintaan.
Olitpa päivittämässä olemassa olevaa konetta tai kehittämässä uutta automaatioalustaa, SEA MOTION voi auttaa sinua arvioimaan sovelluksesi lineaarimoottorivaihtoehtoja. Vieraile virallisella lineaarimoottorien tuotesivulla nähdäksesi saatavilla olevat kokoonpanot ja tekniset parametrit. Jos tarvitset apua mallin valinnassa, suorituskykyvaatimuksissa tai projektikohtaisessa ratkaisussa,ota meihin yhteyttäkeskustella tarpeistasi ja pyytää räätälöityä tarjousta.
