Absoluuttinen induktiivinen kooderi

Ajoneuvotason teknologiasta peräisin oleva järjestelmä perii vuosien kypsän T&K- ja massatuotannon kokemuksen uusista energia-ajoneuvojen drive-by-wire-alustaista ja sähköajoneuvojen asentoantureista, jotka on kehitetty autojen luotettavuusstandardien mukaisesti. Siinä on erittäin tarkka asentopalaute, jonka tunnistustarkkuus on kaaren toiselle tasolle, mikä tarjoaa tarkan kulman tunnistamisen robotin nivelille ja varmistaa liikkeenohjauksen vakauden. Siinä on myös vahvat häiriönestoominaisuudet.

Hyödyntämällä induktiivista periaatetta ja omistettuja signaalinkäsittelyalgoritmeja sekä käyty läpi lähes sata kierrosta EMC- ja kestävyystestejä, se mukautuu nopeaan moottorin toimintaan ja voimakkaisiin magneettisiin häiriöympäristöihin.

Erinomainen eräyhteensopivuus: Autoteollisuuden automatisoituihin tuotantolinjoihin ja päästä-päähän laadunvalvontaan luottaen, eräkohtainen johdonmukaisuus täyttää laajamittaisen robotituotannon vaatimukset.

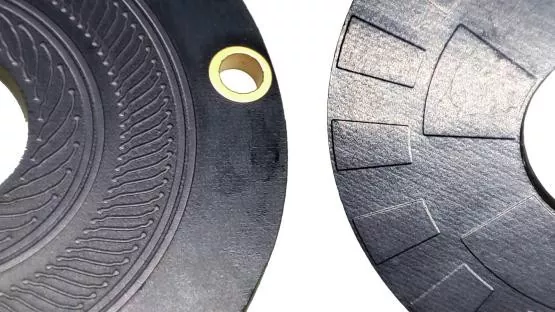

Kompakti rakenne ja vahva sopeutumiskyky: Rengaspiirilevykela ja syövytetty johtava levysoittimen rakenne on pienikokoinen, helppo asentaa ja sopii täydellisesti erilaisiin onttoakseliliitosmoduuleihin.

Yrityksen video

Parametri

Sähköinen parametri

Tällä kooderilla on erinomainen sopeutumiskyky ympäristöön ja rakenteellinen kestävyys. Sen kosketukseton toimintaperiaate eliminoi mekaanisen kulumisen, mikä takaa pitkäaikaisen huoltovapaan toiminnan. Se on immuuni hajamagneettikentille, pölylle, kosteudelle ja tärinälle, ja se mukautuu täydellisesti ankariin teollisuusympäristöihin. Korkealla, jopa 23 bitin resoluutiolla ja alhaisella signaaliviiveellä se tukee yleisiä viestintäprotokollia, mukaan lukien SSI ja BiSS-C, jotka tarjoavat tarkan ja nopean paikkapalautteen. Kompakti ja kevyt rakenne mahdollistaa myös joustavan asennuksen rajoitettuihin laitetiloihin.

Tuotteet Video

Terminaalien määritelmät

Tuotteiden koko

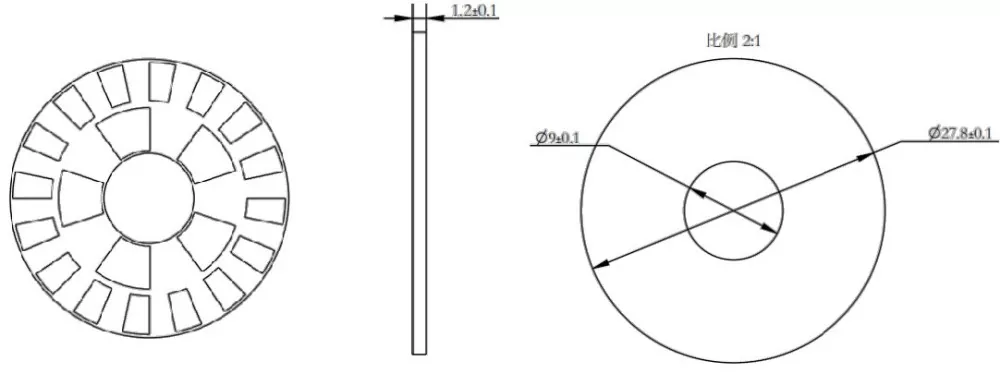

Roottorin mitat

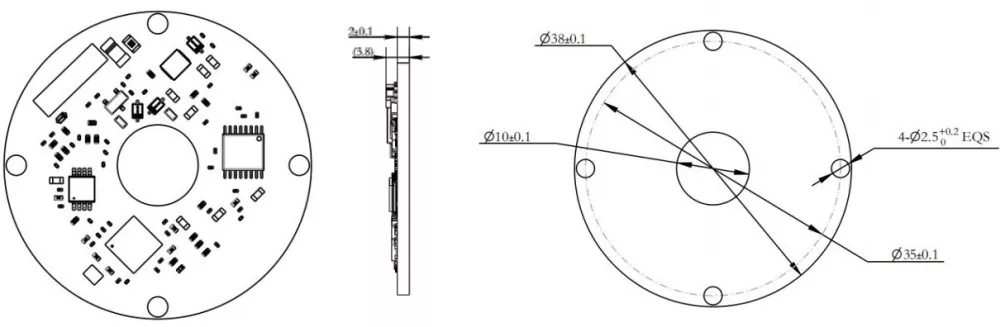

staattorin mitat

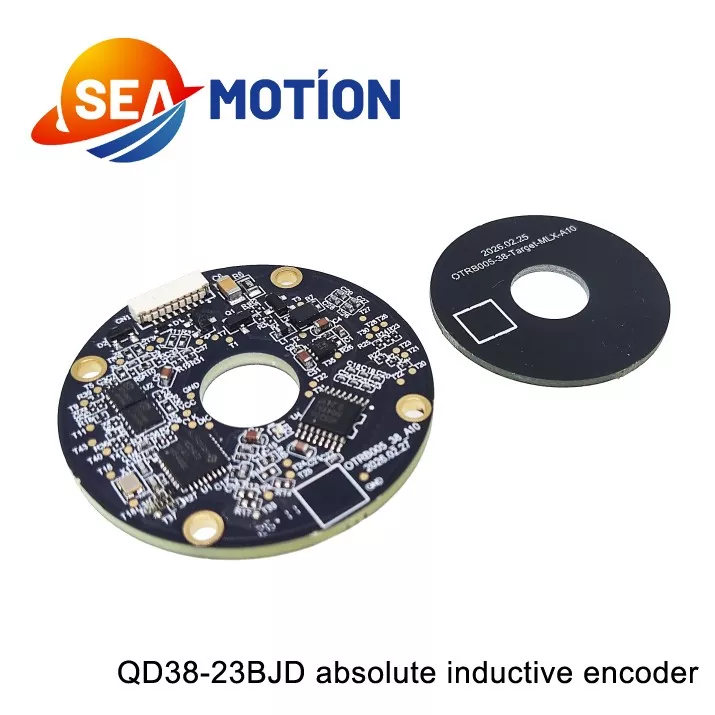

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: DM Q -sarjan induktiivinen anturi

②-D: Yksi enkooderi

③-38: Ulkohalkaisija 38mm

④-23: Enkooderin resoluutio: 23-bittinen

⑤-B: Signaalityyppi: BiSS-C

⑥-JD: Radial (vaakasuuntainen terminaalin uloskäynti)

Teollisuusautomaatiossa ja tarkkuusliikkeenohjausskenaarioissa laajalti käytetty absoluuttinen induktiivinen anturi palvelee robottikäsivarsia, automatisoituja kokoonpanolinjoja, CNC-työstökoneita ja servomoottorijärjestelmiä. Se koskee myös pakkauskoneita, tekstiililaitteita ja älykkäitä logistiikkalaitteita, jotka tarjoavat vakaan sijainnin ja kulman mittaustiedot automatisoitujen tuotantotoimintojen tarkkuuden, tehokkuuden ja turvallisuuden varmistamiseksi.

Asennusvideo:

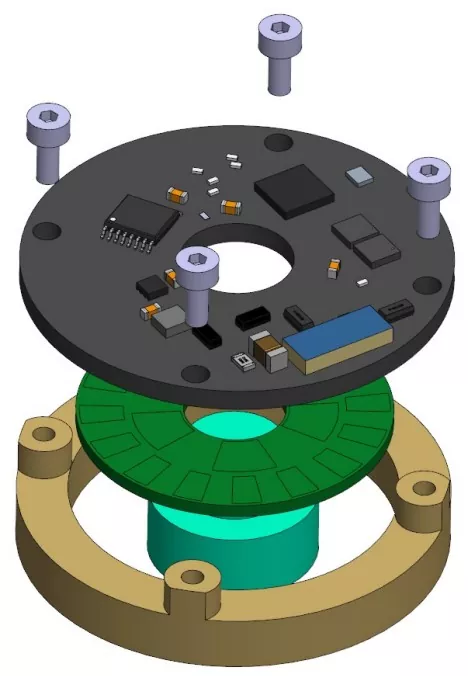

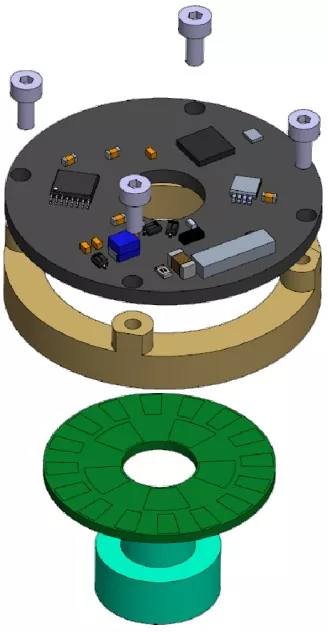

Asennuskaavio                 Asennukseen tarvittavat työkalut

Phillips-momenttiruuvimeisseli

1,5 mm kuusioavaimen momenttiavain (metrinen)

4 x M2x5,5 ristipääruuvia litteillä aluslevyillä

2 x M3x3 kuusiokantaiset kuppiruuvit

8 x M1.6x6 ristipääruuvia

Asennusjärjestys

Roottorin asennus:

① Asenna anturin roottori moottorin akselille ja aseta se oikein;

②Käytä DP460-liimaa liittääksesi anturin roottorilevyn tiukasti akselin holkkiin.

[Huomautus]:

1) Jos roottorin korkeutta on säädettävä, suorita kiristysvaihe vasta, kun säätö on valmis;

2) Ruuvien löystymisen estämiseksi levitä kierrelukitusliimaa kierrereikiin etukäteen tai käytä valmiiksi pinnoitettuja ruuveja.

Suositeltu kiristysmomentti on 7 ± 0,2 kgf·cm.

Staattorin asennus:

① Aseta anturin staattori asennuspinnalle ja kohdista neljä ruuvin reikää;

② Kierrä neljä ruuvikokoonpanoa sisään yksitellen Phillips-momenttiruuvimeisselillä

(M2x5,5 ristipääruuvi + litteä aluslevykokoonpano).
