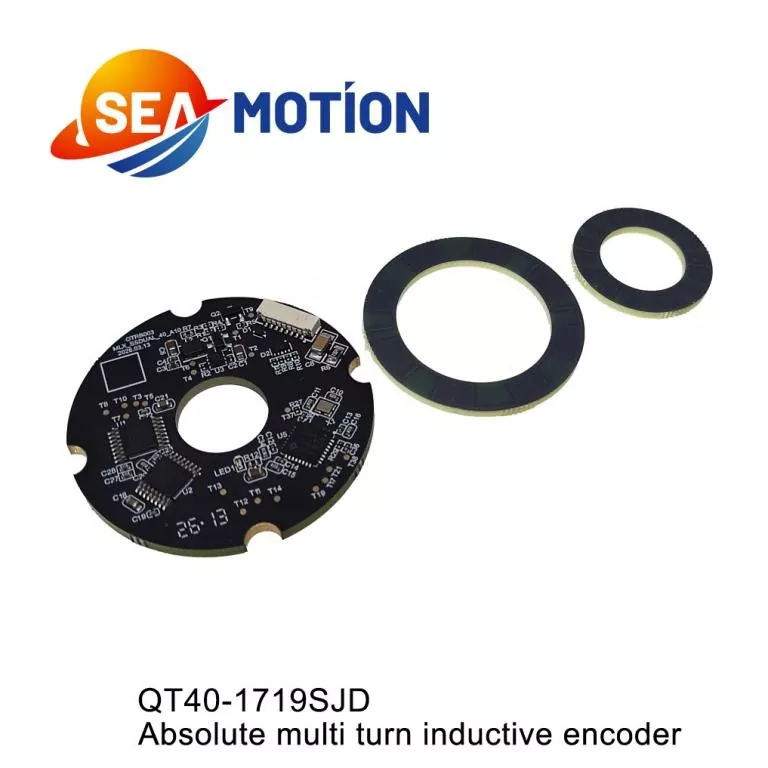

SEA MOTION on luotettu kiinalainen absoluuttisen monikierroksen induktiivisten kooderien toimittaja, joka tarjoaa korkean suorituskyvyn monikierroksisia absoluuttisia induktiivisia antureita monisykliseen jatkuvaan pyörivän liikkeen mittaukseen. Tämä enkooderi rikkoo yhden kierroksen paikantamisen rajoitukset ja tallentaa tarkasti kiertokulman ja kokonaiskierrokset useiden kierrosten aikana induktiivisen tunnistuksen ja älykkään signaalinkäsittelyn avulla. Se tallentaa kaikki asento- ja kääntötiedot pysyvästi ilman tietojen häviämistä virran katkaisun jälkeen eikä toistuvaa nollakalibrointia tarvita.
|
Malli nro |
QT40-1719SJD |
|
Moottorin/pienennetty resoluutio |
17/19 bittiä |
|
Enkooderin tyyppi |
Absoluuttinen monikierros (akku) |
|
Enkooderin kierrokset |
65536 (16-bittinen) |
|
Signaalin lähtö |
485 / BISS-C / SSI / SPI / UART |
|
Asenna ilmarako |
0,5 mm |
|
Toimiva ilmarako |
0,4-0,6 mm |
|
Max virta |
<160mA |
|
Työlämpötila |
-40 ℃ ~ 125 ℃ |
|
Varastointilämpötila |
-50 ℃ ~ 135 ℃ |
|
Nimellisnopeus |
≤6000 rpm |
|
Asennuspoikkeama |
Aksiaalinen <0,2 mm, radiaalinen <0,1 mm |
|
Aksiaalinen kelluke |
≤±0,1 mm |
|
Tiedonsiirtonopeus |
2,5 Mbps |
|
Viestintäprotokolla |
Tamagawan sopimus |
|
Absoluuttinen tarkkuus |
±60" |
|
Toistettavuus |
±10" |
|
Viestinnän vastetaajuus |
≤16kHz |
|
Suhteellinen kosteus |
≤90 %RH, Ei kondensaatiota |
|
Tärinä |
Säilytä 1,5 mm:n amplitudi välillä 10-55 Hz; ylläpitää 98 m/s²:n kiihtyvyyttä 55 ja 2000 Hz:n välillä; testi 2 tuntia per akseli (X, Y ja Z), yhteensä 6 tuntia. |
|
Järkyttää |
Iskukiihtyvyys 980 m/s², 11 ms; 3 iskunvaimennin suuntaa kohden, yhteensä 18 iskunvaimentimia. |
|
IP-suojaus |
Moottorin takakotelon suoja |
|
Erittely |
Lämpötila T=25℃ |
|||
|
Min |
Arvioitu |
Max |
||
|
Virtalähteen jännite |
4,75V |
5V |
5,25V |
|
|
Päävirtalähteen virrankulutus |
--- |
100mA |
-- |
|
|
Ero lähtötaso |
Korkea taso |
3,5V |
-- |
-- |
|
Matala taso |
-- |
-- |
1,7V |
|
|
Reunan vaihtoaika |
-- |
-- |
100ns |
|
|
Eristysvastus |
50MΩ |
-- |
-- |
|

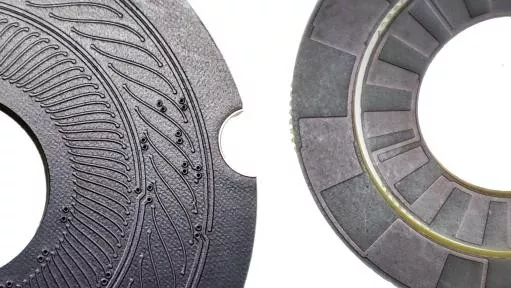

Tämä kooderi integroi erittäin tarkan ja pitkän matkan mittauskyvyn. Se tukee satoja tai jopa tuhansia kierroksia jatkuvaa sijainnin valvontaa säilyttäen samalla korkean resoluution ja alhaisen latenssin signaalilähdön. Teollisuusluokan induktiivisen teknologian ansiosta siinä on vahva häiriönestokyky, iskunkesto ja kosteudenkestävyys, mikä sopii pitkäaikaiseen keskeytymättömään teolliseen käyttöön. Se tukee erilaisia teollisuuden tietoliikenneliittymiä ja on yhteensopiva monimutkaisten automaattisten ohjausjärjestelmien kanssa erinomaisella vakaudella ja skaalautuvilla.
|
Terminaalin sijainti (1-8) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
määritelmät |
PE |
NC |
SCK |
MOSI |
MISO |
CS |
+5V |
GND |
|
Langan väri |
Kelta-vihreä |
-- |
Keltainen |
Vihreä |
Valkoinen |
Sininen |
Punainen |
Musta |

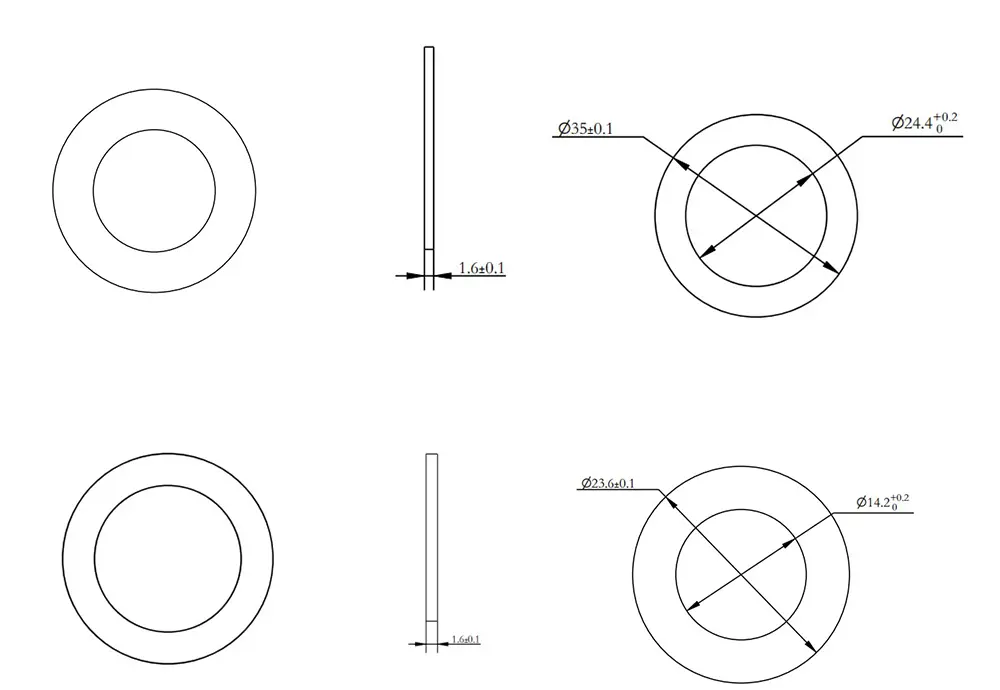

Roottorin mitat / ulko- ja sisämitat

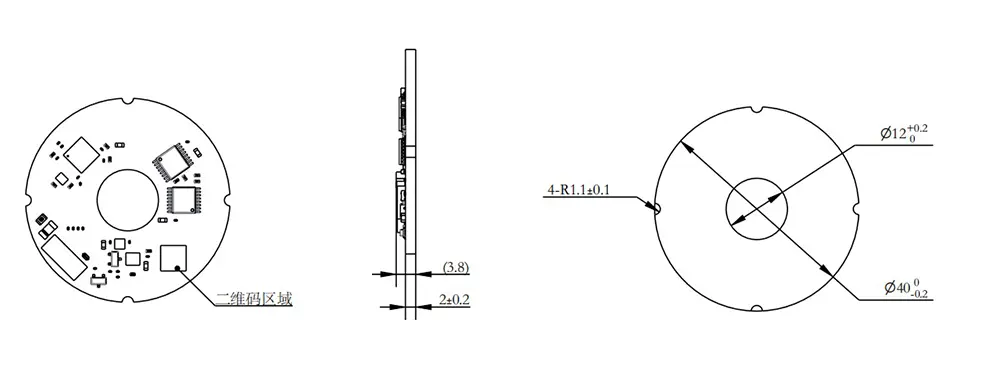

staattorin mitat
Q T 40-1719 S JD
①②③ ④ ⑤ ⑥
①-Q: DM Q -sarjan induktiivinen anturi
②-T: Lpsilateral kaksoisenkooderi
③-40: Staattorin ulkohalkaisija 40 mm
④-1719: 17: moottorin kooderin resoluutio: 17 bittiä;
19: Pienempi resoluutio: 19 bittiä
⑤-S: Signaalityyppi: SPI
⑥-JD: Radial (vaakasuuntainen terminaalin uloskäynti)
Absoluuttinen monikierrosinduktiivinen anturi on ydinlaitteisto pitkätahtiseen ja monikierrosliikkeen ohjaukseen. Sitä käytetään laajalti raskaissa teollisuuskoneissa, hissien vetojärjestelmissä, tuulivoiman tuotantolaitteissa, ilmailun pyörimismekanismeissa ja suurissa automatisoiduissa nostolaitteissa. Se tarjoaa luotettavan usean kierroksen asennonpalautteen pitkän matkan ja usean kierroksen pyöriville liikkeille, mikä takaa suurten teollisuuslaitteiden tarkan ohjauksen ja turvallisen käytön.
Asennuskaavio Asennukseen tarvittavat työkalut
Phillips-momenttiruuvimeisseli
1,5 mm kuusioavaimen momenttiavain (metrinen)
4 x M2x5,5 ristipääruuvia litteillä aluslevyillä
2 x M3x3 kuusiokantaiset kuppiruuvit
8 x M1.6x6 ristipääruuvia

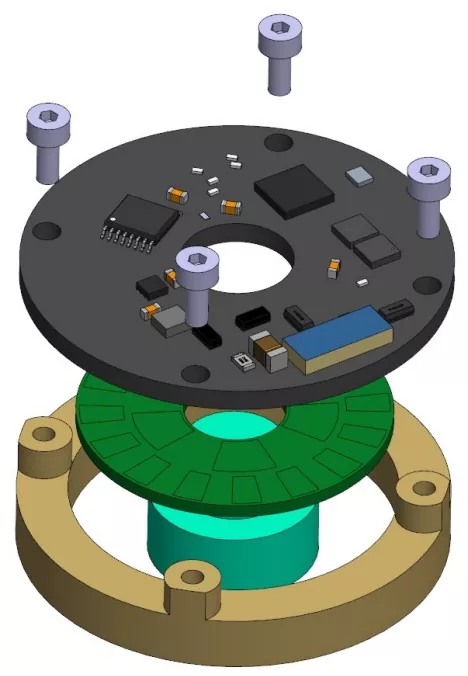

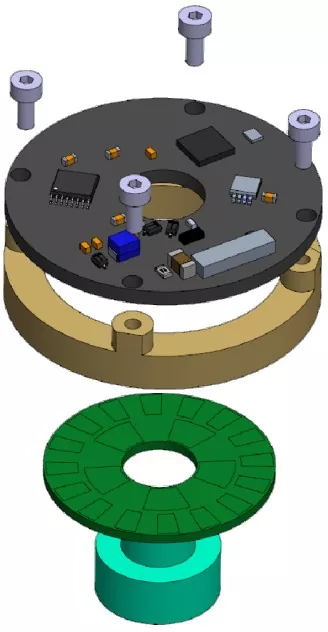

Asennusjärjestys
Roottorin asennus:
① Asenna anturin roottori moottorin akselille ja aseta se oikein;
②Käytä DP460-liimaa liittääksesi anturin roottorilevyn tiukasti akselin holkkiin.
[Huomautus]:
1) Jos roottorin korkeutta on säädettävä, suorita kiristysvaihe vasta, kun säätö on valmis;
2) Ruuvien löystymisen estämiseksi levitä kierrelukitusliimaa kierrereikiin etukäteen tai käytä valmiiksi pinnoitettuja ruuveja.
Suositeltu kiristysmomentti on 7 ± 0,2 kgf·cm.
Staattorin asennus:
① Aseta anturin staattori asennuspinnalle ja kohdista neljä ruuvin reikää;
② Kierrä neljä ruuvikokoonpanoa sisään yksitellen Phillips-momenttiruuvimeisselillä
(M2x5,5 ristipääruuvi + litteä aluslevykokoonpano).
[Huom.]: Ruuvien löystymisen estämiseksi levitä kierrereiät etukäteen kierrelukitusliimaan tai käytä valmiiksi pinnoitettuja ruuveja. Suositeltu kiristysmomentti: 2,8 ± 0,2 kgf·cm.
