Jingyuetarjoaa edistyneitäKehyksettomat momenttimoottoritinsinööreille ja laitevalmistajille, jotka etsivät kompakteja, suuren vääntömomentin suoravetoisia liikeratkaisuja. Erottamalla roottori ja staattori perinteisistä moottorikoteloista tämä arkkitehtuuri mahdollistaa joustavamman mekaanisen integroinnin, korkean dynaamisen vasteen ja tarkan pyörivän liikkeen robotiikassa, puolijohdelaitteessa, lääketieteellisissä järjestelmissä, CNC-koneissa ja muissa vaativissa sovelluksissa.
Kehyksettomat momenttimoottorit on suunniteltu sijoittamaan moottori suoraan mekaanisen rakenteen sisään sen sijaan, että ne luottaisivat perinteiseen moottoriin, vaihteistoon, kytkimeen tai hihnavaihteistoon. Tämä suoraveto-arkkitehtuuri voi vähentää mekaanisia vaihteistohäviöitä samalla kun se tarjoaa korkean vääntömomenttitiheyden, pienen roottorin hitauden, suuren jäykkyyden ja herkän liikkeenhallinnan. Nykyaikaisissa automaatiolaitteistoissa kyky mukauttaa käämityskuvioita, magneettipiirejä, mittoja ja johdotuskokoonpanoja tekee kehyksettömistä moottoreista erityisen arvokkaita, kun asennustila, paikannuskyky ja mekaaninen integrointi ovat tärkeitä.
1. Mitä ovat kehyksettömät momenttimoottorit?
2. Miksi kehyksettömät momenttimoottorit ovat tärkeitä?
3. Mitkä ovat tärkeimmät edut?
4. Miten moottorin tekniset tiedot pitäisi arvioida?
5. Missä kehyksettömiä momentimoottoreita käytetään?
6. Kuinka insinöörit voivat valita oikean moottorin?
7. Mitä tulee ottaa huomioon integraation aikana?

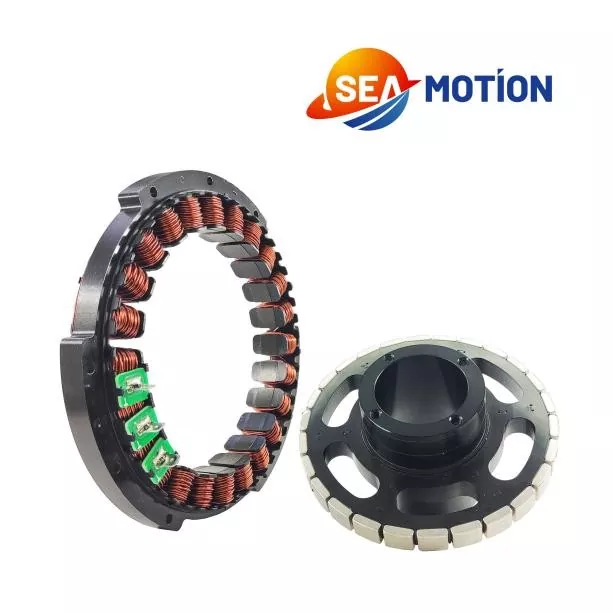

Kehyksetön vääntömomenttimoottori on suorakäyttöinen kestomagneettisynkroninen moottori, joka toimitetaan ensisijaisesti erillisinä roottori- ja staattorikokonaisuuksina kokonaisena moottorina. Komponentit voidaan integroida suoraan asiakkaan mekaaniseen rakenteeseen, jolloin koneen suunnittelija voi määrittää kotelon, laakerit, akselijärjestelyn, anturin asennon ja muut mekaaniset elementit sovelluksen mukaan.
Toisin kuin perinteinen servomoottori, joka vaatii usein vaihdelaatikon, kytkimen tai hihnan vääntömomentin siirtämiseksi kuormaan, kehyksetön rakenne sijoittaa sähkömagneettisen vääntömomentin lähteen suoraan pyörimiskohtaan. Tämä voi yksinkertaistaa mekaanista voimansiirtotietä ja eliminoida tavanomaisiin vaihteistojärjestelmiin liittyvän välyksen.
Suunnittelu on erityisen hyödyllinen silloin, kun laitteet vaativat kompaktin rakenteen, korkean vääntömomentin/tilavuuden suhteen, nopean kiihtyvyyden ja hidastuvuuden tai tarkan pyörivän asennon. Mallista ja käämikokoonpanosta riippuen saatavilla olevat tuotteet voivat kattaa erilaiset jännite-, nopeus-, vääntö-, virta- ja tehovaatimukset.
Teollisuuden laitteiden pienentyessä ja älykkäämmäksi perinteiset moottorijärjestelyt voivat aiheuttaa mekaanisia rajoituksia. Täydellinen servomoottori vaatii asennustilaa kotelolleen, ja se voi vaatia myös muita voimansiirtokomponentteja. Nämä komponentit lisäävät moottorin ja kuorman välisten mekaanisten rajapintojen määrää.
Kehyksettomat momenttimoottorit tarjoavat toisen lähestymistavan. Roottori ja staattori voidaan upottaa koneen rakenteeseen, jolloin insinöörit voivat rakentaa moottorin sovelluksen ympärille sen sijaan, että suunnittelisivat sovellusta uudelleen vakiomoottorirungon ympärille.
Suuri vääntömomenttitiheys on yksi tärkeimmistä syistä, miksi insinöörit pitävät kehyksetöntä moottoritekniikkaa. Poistamalla tarpeettomat kotelo- ja voimansiirtokomponentit moottori voidaan integroida lähemmäs kuormaa. Tämä on erityisen arvokasta robottiliitoksissa, pyörivissä pöydissä, puolijohdeasteikoissa ja muissa sovelluksissa, joissa asennusmäärä on rajallinen.
Perinteiset vaihdepohjaiset voimansiirtojärjestelmät voivat aiheuttaa välystä, vaatimustenmukaisuutta ja mekaanisia virheitä. Suoravetomoottori eliminoi monien näiden voimansiirtokomponenttien tarpeen. Yhdistettynä sopivaan korkearesoluutioiseen takaisinkytkentälaitteeseen ja servo-ohjaimeen tuloksena oleva järjestelmä voi tarjota erittäin herkän paikannussuorituskyvyn.
Alhainen roottorin hitaus mahdollistaa moottorin nopeuden nopean muutoksen. Tämä ominaisuus on arvokas laitteissa, jotka suorittavat toistuvia käynnistys-pysäytysjaksoja, nopeaa paikannusta tai toistuvia suunnanmuutoksia. Tarkkuusautomaatiossa nopeampi reagointi voi osaltaan lyhentää sykliä ja säilyttää samalla hallitun liikkeen.
Koska roottori ja staattori ovat erillisiä komponentteja, suunnittelijoilla on enemmän vapautta päättää, kuinka moottori sopii koneeseen. Onttoja rakenteita voidaan harkita myös silloin, kun kaapeleita, pneumaattisia johtoja, optisia polkuja tai muita komponentteja täytyy kulkea pyörivän kokoonpanon läpi.
Eri sovellukset vaativat erilaisia moottorin ominaisuuksia. Ammattimainen toimittaja voi tukea vaihteluita käämityskuvioissa, magneettipiirien suunnittelussa, pakkausmenetelmissä, johdotusjärjestelyissä ja fyysisissä mitoissa. Tämä tekee kehyksettömästä tekniikasta sopivan sekä vakiovarusteisiin että erikoistuneisiin OEM-projekteihin.
Moottorin valitseminen vain sen nimellisvääntömomentin perusteella ei riitä. Insinöörien tulee arvioida koko toimintapiste, mukaan lukien jännite, nopeus, jatkuva vääntömomentti, huippuvääntömomentti, virta, lämpöolosuhteet, roottorin inertia ja ohjausvaatimukset.
| Erittely | Miksi sillä on merkitystä | Tyypillinen tekninen huomio |
|---|---|---|
| Nimellisjännite | Määrittää sähkökäyttöiset vaatimukset | Yhdistä käytettävissä oleva servokäyttö ja tehoarkkitehtuuri |
| Nimellisnopeus | Määrittää jatkuvan toimintakyvyn | Ota huomioon vaadittu käyttönopeus ja kiihtyvyysprofiili |
| Nimellisvääntömomentti | Edustaa jatkuvaa vääntömomenttia | Sisällytä kuormitusmomentti ja sovelluksen turvamarginaali |
| Huippuvääntömomentti | Tukee lyhytkestoisia korkean kuormituksen olosuhteita | Tärkeää kiihtyvyyden ja dynaamisen liikkeen kannalta |
| Nimellisvirta | Vaikuttaa veto- ja lämpövaatimuksiin | Varmista, että ohjain pystyy syöttämään tarvittavaa virtaa jatkuvasti |
| Huippuvirta | Määrittää lyhyen aikavälin dynaamisen tuoton | Tarkista aseman huippuvirran kyky |
| Käämityksen parametrit | Vaikuttaa sähköiseen vasteeseen ja ohjauksen viritykseen | Yhdistä moottorin parametrit valitun servojärjestelmän kanssa |
Saatavilla olevat kokoonpanot voivat esimerkiksi vaihdella pienistä moottoreista, kuten 25LW01, 0,05 N·m, suurempiin kokoonpanoihin, kuten 76ZWS03, jonka nimellisvääntömomentti on 3,3 N·m ja huippuvääntömomentti 10 N·m. Oikea valinta riippuu koko liikeprofiilista eikä pelkästään moottorin koosta.
Kehyksettömän moottorin joustava mekaaninen rakenne tekee siitä sopivan monille tarkkuusteollisuuden aloille. Tyypillisiä sovelluksia ovat:
Insinöörit voivat tarkastella tuotearkkitehtuuria ja käytettävissä olevia kokoonpanoja koskevia lisätietojaKehyksetön Torque Motors -tuotesivu.
Järjestelmällinen valintaprosessi auttaa estämään alimitoitusta, liiallista kuumenemista ja yhteensopivuusongelmia. Ennen moottoritarjouksen pyytämistä insinöörien tulee määrittää seuraavat parametrit:
Näiden tietojen jakaminen teknisen toimittajan kanssa mahdollistaa moottorin konfiguraation arvioinnin todellisen kuormitusprofiilin mukaan sen sijaan, että luottaisi vain moottorin nimellisarvoon.
Kehyksettomat moottorit tarjoavat mekaanista vapautta, mutta onnistunut integrointi vaatii huolellista suunnittelua. Roottori ja staattori on asennettava sopivalla samankeskisyydellä, ilmavälin säädöllä, mekaanisella jäykkyydellä ja lämmönhallinnalla.
Sähköasennus on yhtä tärkeä. Staattorin käämityksen on oltava oikein kytketty taajuusmuuttajaan, kun taas takaisinkytkentäjärjestelmän on oltava tarkasti kohdistettu moottorin mekaaniseen asentoon. Nopeissa sovelluksissa roottorin rakenteellinen lujuus ja magneetin pysyvyys vaativat myös huolellista harkintaa.
Valmistusprosesseihin voi sisältyä tarkkuusroottorin työstö, magneettisidonta, automatisoitu tai erikoistunut käämitys, käämitys, juottaminen, tyhjiötyöstö, liimakovetus, pintapuhdistus ja sähköisen suorituskyvyn testaus. Nämä vaiheet vaikuttavat suoraan moottorin yhtenäisyyteen ja pitkän aikavälin luotettavuuteen.
OEM-projekteissa räätälöinti voi ulottua myös mittoja pidemmälle. Käämityskuvioita, magneettipiirin suunnittelua, johdotusmenetelmiä ja pakkausmenetelmiä voidaan mukauttaa laitevaatimusten mukaan.
Perinteinen servomoottori yhdistää tavallisesti kotelonsa, akselinsa, laakerinsa ja muut mekaaniset elementit täydelliseksi moottorikokoonpanoksi. Kehyksetön vääntömomenttimoottori tarjoaa ensisijaisesti roottorin ja staattorin, jolloin asiakas voi integroida nämä komponentit suoraan koneeseen. Tämä voi luoda kompaktimman suoravetorakenteen.
Kyllä. Toimittajasta ja sovelluksesta riippuen räätälöinti voi sisältää moottorin mitat, käämityskuviot, magneettipiirin suunnittelun, johdotusmenetelmät ja pakkauksen. Räätälöidyt ratkaisut ovat erityisen hyödyllisiä robotiikassa, tarkkuusvaiheissa, lääketieteellisissä laitteissa ja erikoistuneissa OEM-koneissa.
Itse moottori voidaan toimittaa ilman integroitua takaisinkytkentälaitetta, mutta tarkkuusservosovellukset vaativat yleensä kooderin tai muun takaisinkytkentäratkaisun. Takaisinkytkentälaitteen avulla säädin voi valvoa roottorin asentoa ja säätää moottoria sovelluksen paikannus- ja nopeusvaatimusten mukaisesti.
Kyllä. Niiden kompakti rakenne, suoravetokyky, korkea vääntömomenttitiheys ja joustava mekaaninen integrointi tekevät niistä hyvin sopivia robottiliitoksiin. Insinöörit voivat yhdistää moottorin sopiviin laakereihin, koodereihin, säätimiin ja rakennekomponentteihin räätälöidyn liitosarkkitehtuurin luomiseksi.
Ilmoita vaadittu vääntömomentti, nopeus, jännite, kiihtyvyysprofiili, asennusmitat, käyttösuhde, ympäristöolosuhteet, palautevaatimukset ja odotettu määrä. Nämä tiedot auttavat toimittajaa suosittelemaan sopivaa moottorikonfiguraatiota ja tunnistamaan mahdolliset lämpö- tai mekaaniset rajoitteet ajoissa.
Kehyksettomat momenttimoottorit tarjoavat tehokkaan yhdistelmän suoravetotehoa, kompaktia integraatiota, suurta vääntömomenttitiheyttä, pientä mekaanista välystä ja dynaamista vastetta. Ne tarjoavat robotiikan, puolijohdelaitteiden, CNC-järjestelmien, lääketieteellisten laitteiden ja muiden tarkkuuskoneiden insinööreille enemmän vapautta optimoida koko liikearkkitehtuuri. Jos kehität uutta konetta tai päivität olemassa olevaa pyörivää akselia,ota meihin yhteyttäkeskustellaksesi vääntömomentti-, nopeus-, mitta-, jännite- ja räätälöintivaatimuksistasi ja löytääksesi sovellukseesi sopivan liikeratkaisun.
